2.3 LASTMOMENTBEGRENZER (ÜBERLASTSCHUTZVORRICHTUNG)

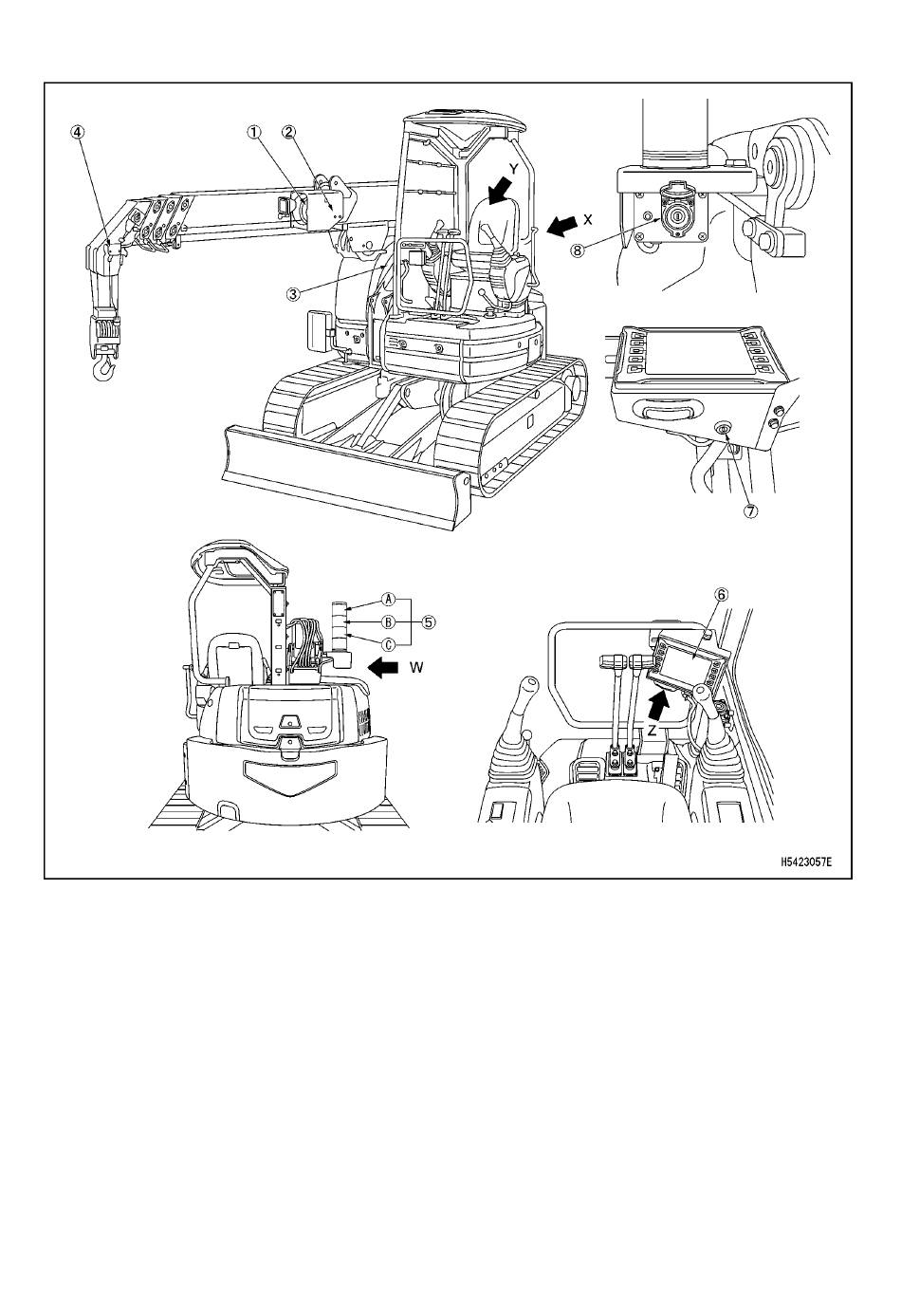

2.3.1 KONFIGURATION DES LASTMOMENTBEGRENZERS

(1) Auslegerlängenmessgerät (linke Seite des Auslegers)
(2) Auslegerwinkelmessgerät (linke Seite des Auslegers)
(3) Drucksensor (Auslegerkippzylinderabschnitt) (2 Teile)
(4) Überhubdetektor (Mastspitzenseite)
(5) Dreifarbige rotierende Betriebsstatuslampe
(A) Rundum-Leuchte (rot) (Warnlampe, wenn der Lastfaktor 100 % oder mehr beträgt)
(B) Rundum-Leuchte (gelb) (Warnlampe, wenn der Lastfaktor ist 90 % weniger als 100 % beträgt)
(C) Rundum-Leuchte (grün) (Betriebslampe, wenn der Lastfaktor weniger als 90 % beträgt)
(6) Lastmomentbegrenzer-Anzeige (Maschinenmonitor)
(7) Instandhaltungshebel
(8) Umgehungsschalter
Aussicht X
71
Aussicht W
Aussicht Z
Aussicht Y
