Maeda CC423S-1 Bedienungshandbuch Seite 260

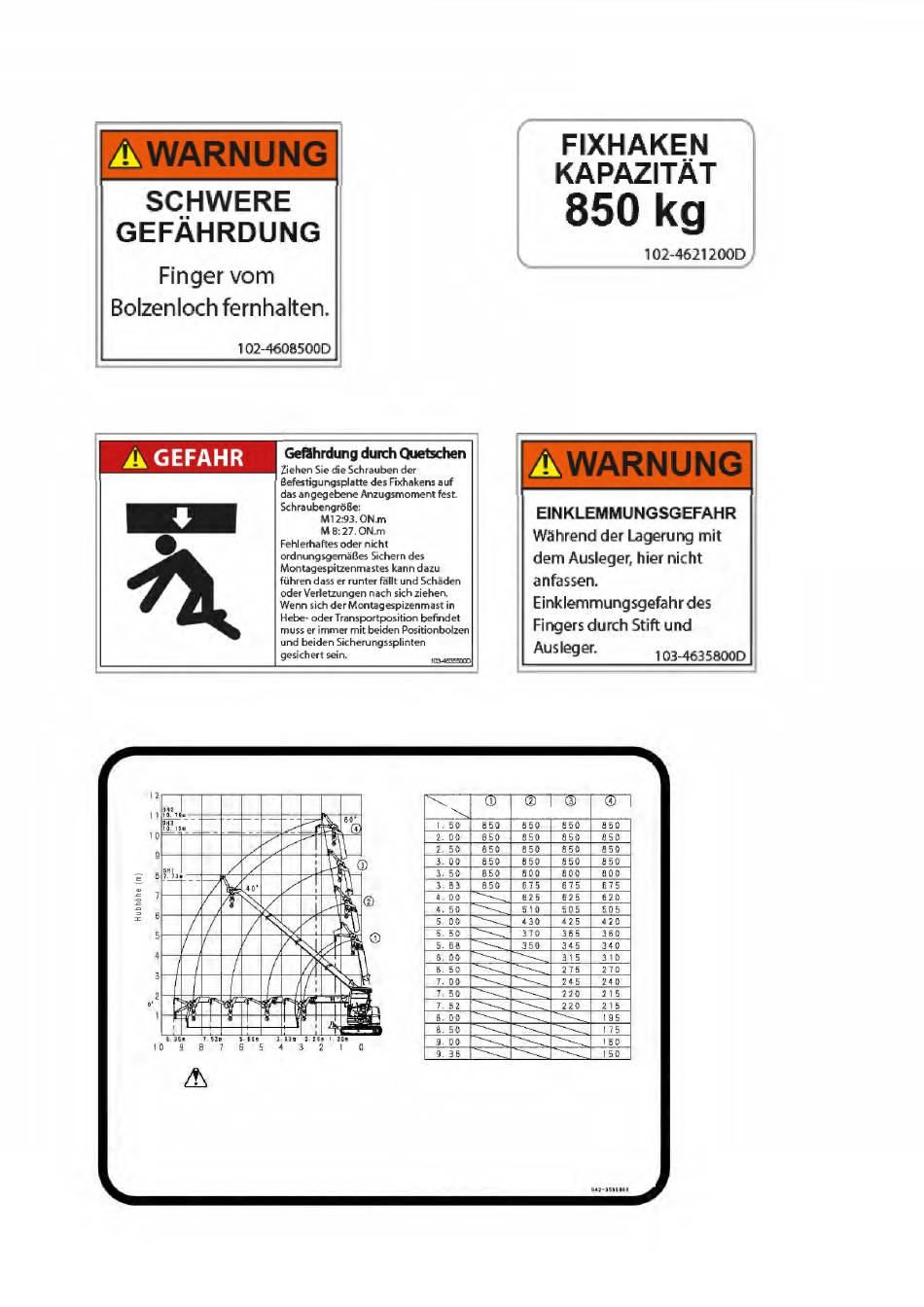

(1) Stiftloch Warnung (102-4608500) (2 Stellen)
3) Fixhaken Gefahr (103-4635500)
(
(5) Fixhaken-Leistung (542-3586900)
A r b e i t s b e r e i c h f ü r F i x h a k e n
A r b e i t s r a d i u s ( m )
A L L G E M E I N E R E G E L N , D I E B E A C H T E T
W E R D E N M Ü S S E N
1
D e r A r b e i t s r a d i u s i n d e m G e s a m t n e n n l a s t d i a g r a m m b a s i e r t a u f d e m
t a t s ä c h l i c h e n W e r t , e i n s c h l i e ß l i c h D u r c h b i e g u n g i m A u s l e g e r .
A r b e i t e n S i e i m m e r m i t d i e s e n W e r t e n .
2
D a s A r b e i t s r a d i u s - / H u b h ö h e - D i a g r a m m b a s i e r t a u f B e t r i e b o h n e L a s t u n d
b e r ü c k s i c h t i g t k e i n e A u s l e g e r d u r c h b i e g u n g .
3
D i e G e s a m t n e n n l a s t i s t d e r W e r t , d e r n i c h t g r ö ß e r i s t a l s 7 5 % d e r K i p p l a s t ,
w e n n d i e M a s c h i n e a u f e i n e m e b e n e n , f e s t e n U n t e r g r u n d s t e h t .
4
F ü h r e n S i e w ä h r e n d F i x h a k e n - V o r g ä n g e n n i e m a l s A u f n e h m e n &
T r a n s p o r t i e r e n - V o r g ä n g e d u r c h .
5
B e i V e r w e n d u n g d e s F i x h a k e n s s i c h e r s t e l l e n , d a s s a m L a s t m o m e n t b e g r e n z e r
d e r F i x h a k e n m o d u s e i n g e s t e l l t i s t .
(2) maximale Brutto-Nenngesamtlast am
Fixhaken (102-4621200)
(4) Stauwarnung (103-4635800)
CC423S-1 Nenngesamtlasttabelle für Fixhaken
A u s l e g e
r l ä n g e
A r b e i t s - 3 . 1 8 m 5 . 0 3 m 6 . 8 7 m
R a d i u s ( m ) A u s l e g e r A u s l e g e r A u s l e g e r
6
I m F i x h a k e n b e t r i e b k e i n e L a s t m i t d e m H a u p t h a k e n h e b e n .
7
W e n n d i e A u s l e g e r l ä n g e d i e i n d e n H u b t a b e l l e n a n g e g e b e n e n A u s l e g e r l ä n g e n
ü b e r s t e i g t , m u s s i n Ü b e r e i n s t i m m u n g m i t d e r K a p a z i t ä t d e r n ä c h s t h ö h e r e n
A u s l e g e r l ä n g e g e a r b e i t e t w e r d e n .
8
D a s N e n n l a s t d i a g r a m m z e i g t d i e L a s t e i n s c h l i e ß l i c h d e s G e w i c h t s d e r
H e b e v o r r i c h t u n g e n ( F i x h a k e n g e w i c h t : 3 0 k g ) .
9
S P E R R B E R E I C H : B e i h o h e n A u s l e g e r w i n k e l n s t ö r e n s i c h d e r E - A u s l e g e r
( A r m ) u n d d e r H a k e n g e g e n s e i t i g . U m d i e s e S t ö r u n g z u v e r h i n d e r n : B e t r e i b e n
S i e d e n K r a n n i c h t b e i m e h r a l s 4 0 G r a d A u s l e g e r w i n k e l s t e l l u n g i n
S H 1 - P o s i t i o n .
1 0
Z u l ä s s i g e m a x i m a l e W i n d b e d i n g u n g e n f ü r H e b e a r b e i t e n : -
W i n d g e s c h w i n d i g k e i t m a x i m a l 1 0 m / s
L a d u n g s s e g e l f l ä c h e 1 m / t
1 1
D i e K l i n g e n i e m a l s a l s A u s l e g e r v e r w e n d e n .
252
( E i n h e i t : k g )
8 . 7 1 m
A u s l e g e r
