102BE-OM2009-00
Bedienungshandbuch
Mini-Raupen-Kran

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maeda MC285CB-3

Inhaltszusammenfassung für Maeda MC285CB-3

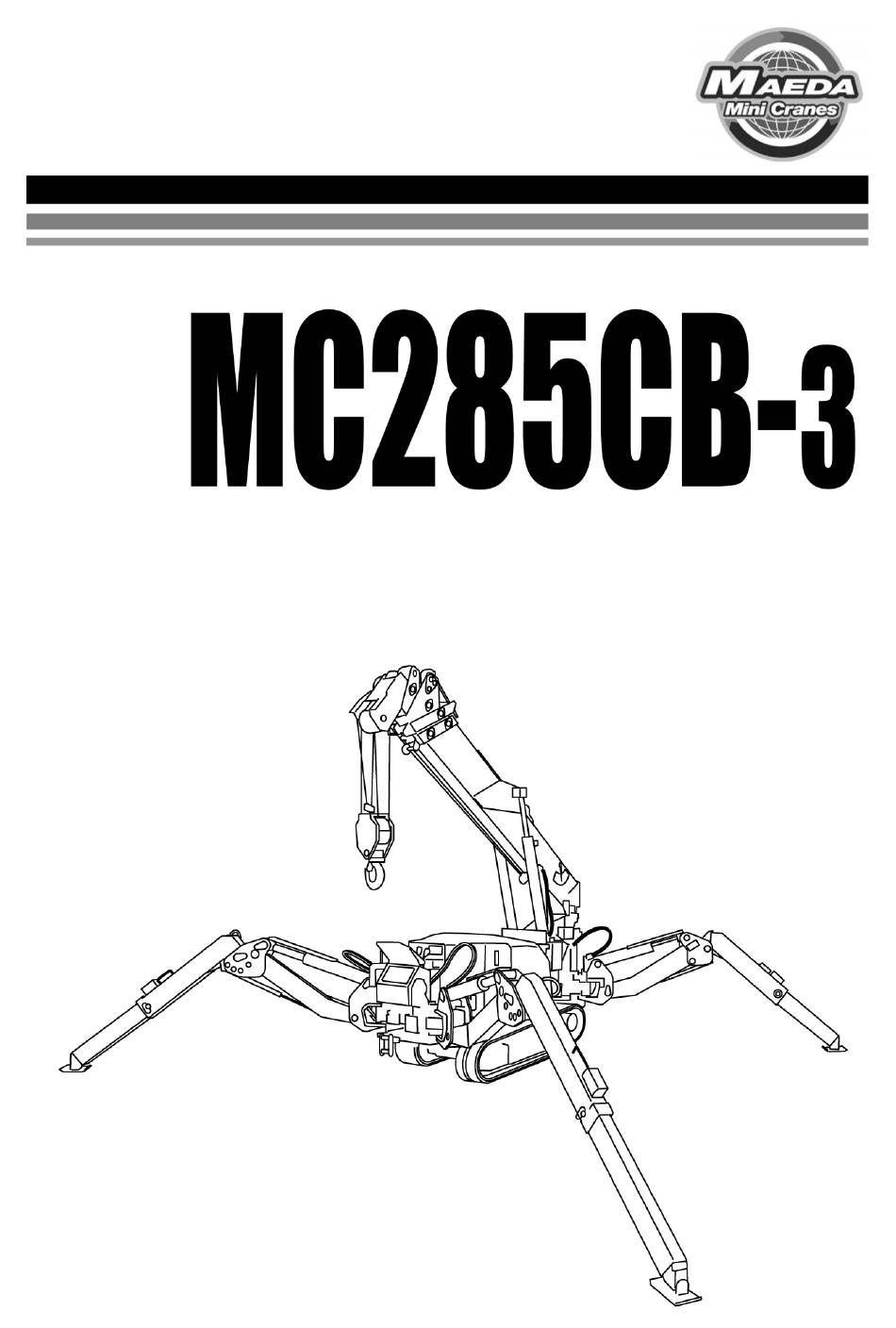

  • Seite 1 102BE-OM2009-00 Bedienungshandbuch Mini-Raupen-Kran...
  • Seite 2 WARNUNG Bei unsachgemäßer Bedienung dieser Maschine können schwerwiegende Verletzungen auftreten. Das Bedien- und Wartungspersonal ist verpflichtet, dieses Handbuch sorgfältig zu lesen und den Inhalt ausreichend verstanden zu haben, bevor sie die Maschine bedienen / inspizieren / warten. Halten Sie dieses Handbuch vor Ort zu Nachschlagezwecken bereit.

  • Seite 3: Inhaltsverzeichnis

    Ablesen der Winkelanzeige ................3-10 Auslegerlänge ......................3-11 Gesamtnennlastdiagramm für die Standardspezifikation ........3-13 Gesamtnennlastdiagramm-4- fach ................. 3-13 Gesamtnennlastdiagramm-2- fach ................. 3-14 Gesamtnennlastdiagramm 1-fach ................3-14 Gesamtnennlastdiagramm für Fixhaken ..............3-15 Gesamtnennlastdiagramm für Fixhaken-SH1 ............3-16 Gesamtnennlastdiagramm für Fixhaken-SH2 ............3-17 9/2020 MC285CB-3...
  • Seite 4 BETRIEB BEI KALTEM WETTER ..................4-25 STARTEN ........................4-26 Maschine starten ....................4-26 AUFWÄRMEN ........................4-27 STOPPEN ........................4-28 Normales Stoppen ....................4-28 Stoppen im Notfall ....................4-28 FAHRSTELLUNG ......................4-29 FAHRSTEUERUNG UND BEDIENUNG ................4-29 Richtungssteuerung....................4-31 PARKEN .......................... 4-33 9/2020 MC285CB-3...
  • Seite 5 Sicherheitsmaßnahmen ..................4-65 Vorgang Ausleger ein- bzw. ausfahren .............. 4-66 Schwenkbetrieb ....................... 4-66 Sicherheitsmaßnahmen ..................4-66 Schwenkvorgang ....................4-67 Verstauungsvorgang des Krans ................4-67 Sicherheitsmaßnahmen ..................4-67 Verstauungsvorgang..................4-68 LASTMOMENTBEGRENZER (ÜBERLASTANZEIGE) ............ 4-69 Funktionen des Lastmomentbegrenzers ..............4-69 9/2020 MC285CB-3...
  • Seite 6 Starten/Stoppen der Maschine ................4-108 Maschine starten ..................... 4-108 Stoppen der Maschine ..................4-108 Maßnahmen nach Einschalten der Maschine ............4-108 Maßnahmen vor der Arbeit ................4-108 Umschalten des Bedienmodus ................ 4-108 Stützenbedienung ....................4-109 Aufsetzen der Stützen ..................4-110 9/2020 MC285CB-3...
  • Seite 7 Hebeverfahren ...................... 4-129 INSPEKTION UND WARTUNG Section 5 ALLGEMEINE WARTUNGSINFORMATIONEN UND VORSICHTSMASSNAHMEN ..5-2 EINLAUFEN DER MASCHINE ................... 5-5 GESETZLICH VORGESCHRIEBENE INSPEKTION ............. 5-6 VERBRAUCHSMATERIALIEN .................... 5-6 SCHMIERÖL ........................5-7 SPEZIALWERKZEUGE UND STANDARD-ANZUGSMOMENT ........5-8 Zubehörwerkzeuge ....................5-8 9/2020 MC285CB-3...
  • Seite 8 E-Ausleger, Rahmen und Haken ............... 5-56 Befetten ......................5-56 Befestigungsschrauben des Fixhakens ............. 5-56 Positionsstift und Klappstecker ................5-56 Vor dem Start - Nach dem Start der Maschine ............5-57 Funktion des Lastmomentbegrenzers (Fixhakenmodus) ........5-57 FEHLERBEHEBUNG ....................... 5-58 Maschinenrumpf ..................... 5-58 9/2020 MC285CB-3...
  • Seite 9 Mini-Raupen-Kran M A E D A Inhaltsverzeichnis Elektrische Komponenten ..................5-59 Batterie ........................5-59 Elektromotor ......................5-60 Funkfernbedienungssystem ................... 5-61 Fehlercodes ......................5-62 Kalibrierung der Schwenkposition ................5-63 9/2020 MC285CB-3...
  • Seite 10 Inhaltsverzeichnis Mini-Raupen-Kran M A E D A Diese Seite wurde absichtlich leer gelassen viii 9/2020 MC285CB-3...

  • Seite 11: Einführung
