8. STANDARD-ANZUGSMOMENTE

8.1 LISTE MIT STANDARDMÄSSIGEN ANZUGSMOMENTEN
Das Anziehen mit einem Anzugsmoment oberhalb des adäquaten Bereichs verursacht
Schäden an den anzuziehenden Teilen oder lockert sie, so dass Störungen oder Fehlfunktionen
der Maschine auftreten. Daher sind die Anzugsmomente besonders sorgfältig zu beachten:
Ziehen Sie die metrischen Schrauben und Muttern, welche keine besonderen Anweisungen haben, auf
die in dieser Tabelle angegebenen Werte an.

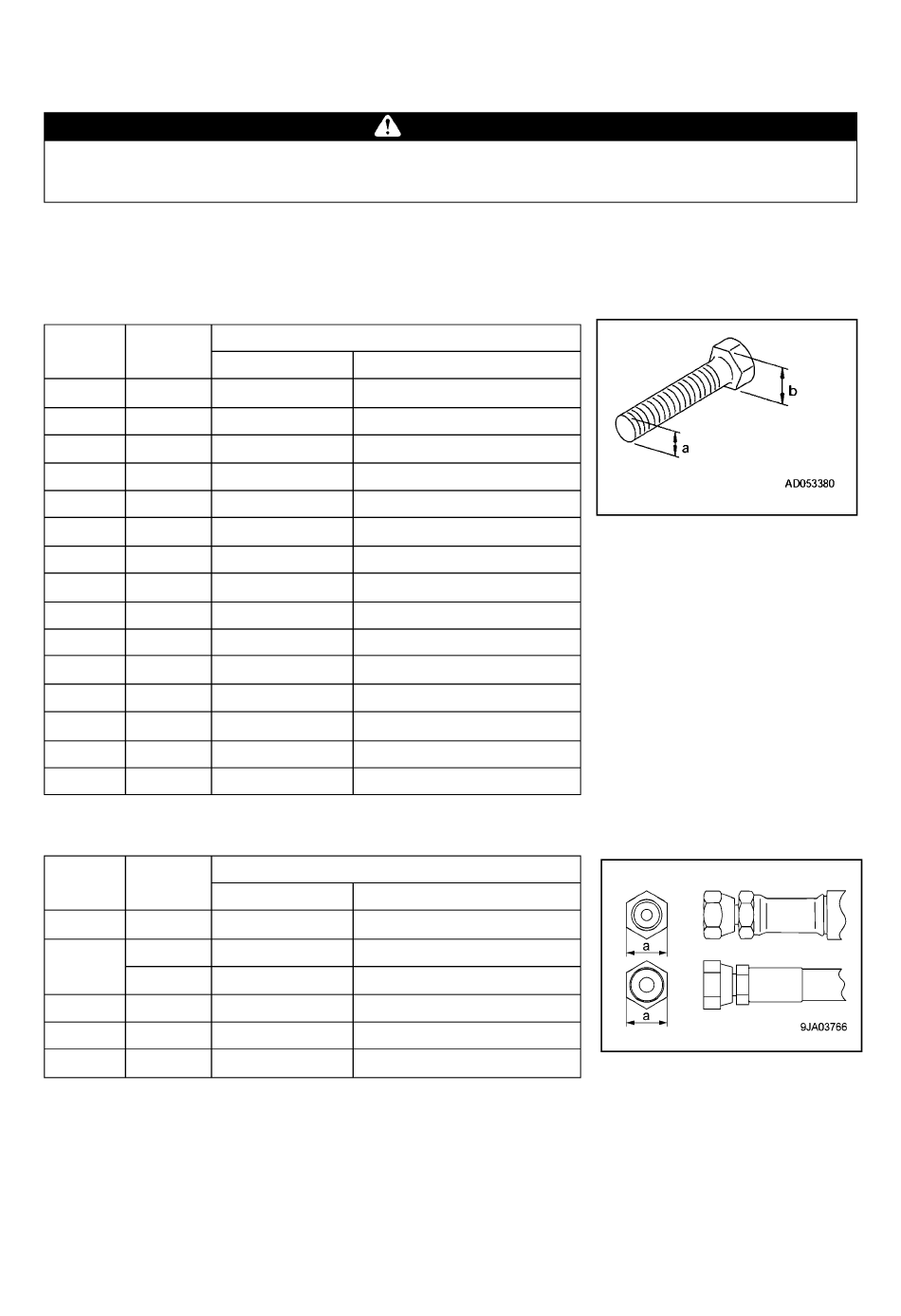

Das entsprechende Anzugsmoment ergibt sich aus der Schlüsselweite (b) einer Schraube oder Mutter.
Nenngrö Schlüssel
ße weite
a (mm) b (mm)
6 10
8 13
10 17
12 19
14 22
16 24
18 27
20 30
22 32
24 36
27 41
30 46
33 50
36 55
39 60
Schläuche mit den jeweiligen Anzugswerten aus der unten stehenden Tabelle anziehen:
Nenngrö Schlüssel
ße weite
Nr. a (mm)
02 19
22
03
24
04 27
05 32
06 36
Anzugsmoment {N·m (kgf·m)}
Zielwert
13,2 (1,35) 11,8 – 14,7 (1,2 – 1,5)
31,0 (3,20) 27,0 – 34,0 (2,8 – 3,5)
66,0 (6,70) 59,0 – 74,0 (6,0 – 7,5)
113 (11,5) 98,0 – 123 (10,0 – 12,5)
172 (17,5) 153 – 190 (15,5 – 19,5)
260 (26,5) 235 – 285 (23,5 – 29,5)
360 (37,0) 320 – 400 (33,0 – 41,0)
510 (52,3) 455 – 565 (46,5 – 58,0)
688 (70,3) 610 – 765 (62,5 – 78,0)
883 (90,0) 785 – 980 (80,0 – 100)
1295 (132,5) 1150 – 1440 (118 – 147)
1720 (175,0) 1520 – 1910 (155 – 195)
2210 (225,0) 1960 – 2450 (200 – 250)
2750 (280,0) 2450 – 3040 (250 – 310)
3280 (335,0) 2890 – 3630 (295 – 370)
Anzugsmoment {N·m (kgf·m)}
Zielwert
44 (4,5) 35 – 54 (3,5 – 5,5)
74 (7,5) 54 – 93 (5,5 – 9,5)
78 (8,0) 59 – 98 (6,0 – 10,0)
103 (10,5) 84 – 132 (8,5 – 13,5)
157 (16,0) 128 – 186 (13,0 – 19,0)
216 (22,0) 177 – 245 (18,0 – 25,0)
VORSICHT
Toleranz
Toleranz
