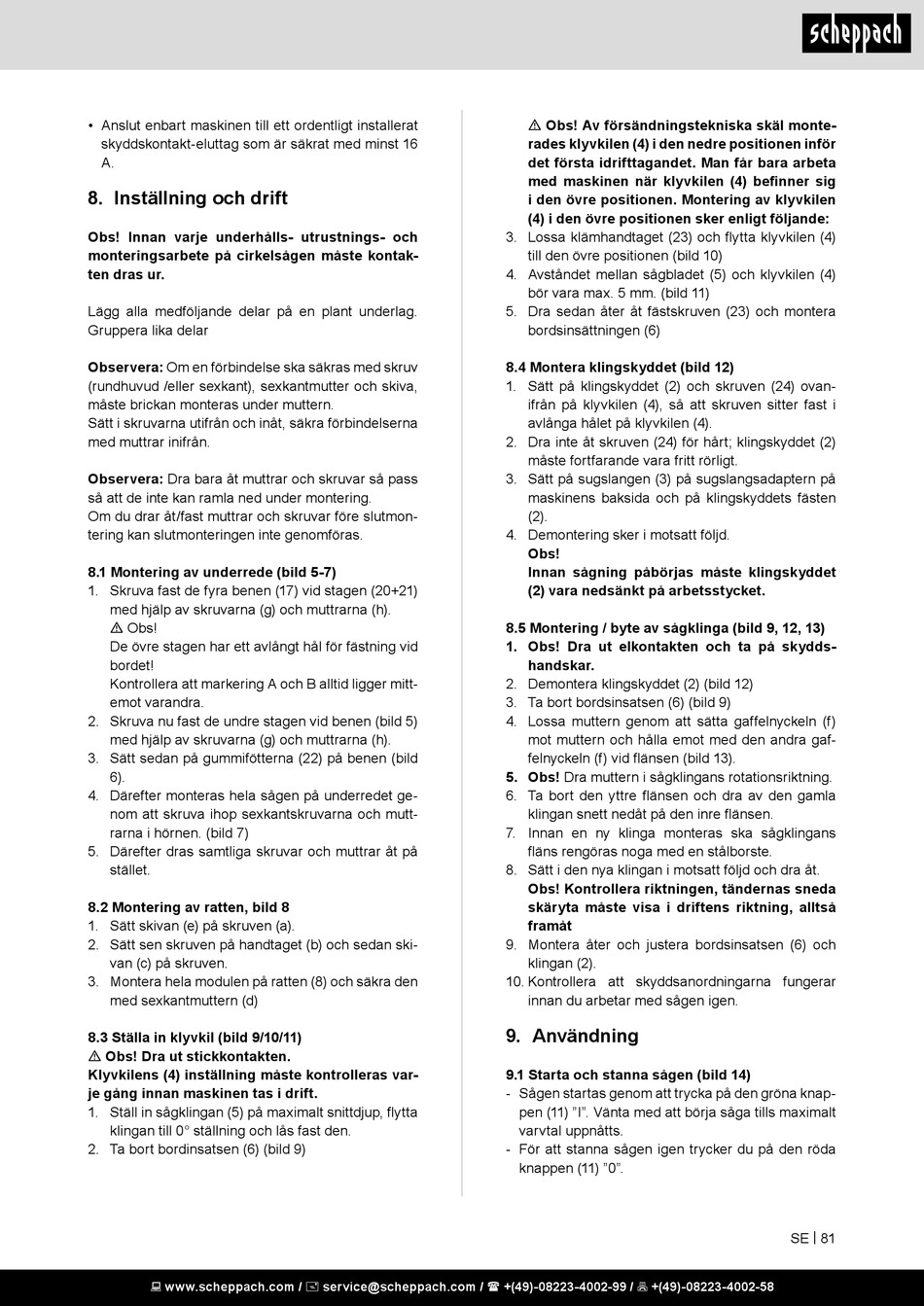

• Anslut enbart maskinen till ett ordentligt installerat
skyddskontakt-eluttag som är säkrat med minst 16
A.
8. Inställning och drift
Obs! Innan varje underhålls- utrustnings- och
monteringsarbete på cirkelsågen måste kontak-
ten dras ur.
Lägg alla medföljande delar på en plant underlag.
Gruppera lika delar
Observera: Om en förbindelse ska säkras med skruv
(rundhuvud /eller sexkant), sexkantmutter och skiva,
måste brickan monteras under muttern.
Sätt i skruvarna utifrån och inåt, säkra förbindelserna
med muttrar inifrån.
Observera: Dra bara åt muttrar och skruvar så pass
så att de inte kan ramla ned under montering.
Om du drar åt/fast muttrar och skruvar före slutmon-
tering kan slutmonteringen inte genomföras.
8.1 Montering av underrede (bild 5-7)
1. Skruva fast de fyra benen (17) vid stagen (20+21)
med hjälp av skruvarna (g) och muttrarna (h).
m Obs!
De övre stagen har ett avlångt hål för fästning vid
bordet!
Kontrollera att markering A och B alltid ligger mitt-
emot varandra.
2. Skruva nu fast de undre stagen vid benen (bild 5)
med hjälp av skruvarna (g) och muttrarna (h).
3. Sätt sedan på gummifötterna (22) på benen (bild
6).
4. Därefter monteras hela sågen på underredet ge-
nom att skruva ihop sexkantskruvarna och mutt-
rarna i hörnen. (bild 7)
5. Därefter dras samtliga skruvar och muttrar åt på
stället.
8.2 Montering av ratten, bild 8
1. Sätt skivan (e) på skruven (a).
2. Sätt sen skruven på handtaget (b) och sedan ski-
van (c) på skruven.
3. Montera hela modulen på ratten (8) och säkra den
med sexkantmuttern (d)
8.3 Ställa in klyvkil (bild 9/10/11)
m Obs! Dra ut stickkontakten.
Klyvkilens (4) inställning måste kontrolleras var-
je gång innan maskinen tas i drift.
1. Ställ in sågklingan (5) på maximalt snittdjup, flytta
klingan till 0° ställning och lås fast den.
2. Ta bort bordinsatsen (6) (bild 9)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
m Obs! Av försändningstekniska skäl monte-
rades klyvkilen (4) i den nedre positionen inför
det första idrifttagandet. Man får bara arbeta
med maskinen när klyvkilen (4) befinner sig
i den övre positionen. Montering av klyvkilen
(4) i den övre positionen sker enligt följande:
3. Lossa klämhandtaget (23) och flytta klyvkilen (4)
till den övre positionen (bild 10)
4. Avståndet mellan sågbladet (5) och klyvkilen (4)
bör vara max. 5 mm. (bild 11)
5. Dra sedan åter åt fästskruven (23) och montera
bordsinsättningen (6)
8.4 Montera klingskyddet (bild 12)
1. Sätt på klingskyddet (2) och skruven (24) ovan-
ifrån på klyvkilen (4), så att skruven sitter fast i
avlånga hålet på klyvkilen (4).
2. Dra inte åt skruven (24) för hårt; klingskyddet (2)
måste fortfarande vara fritt rörligt.
3. Sätt på sugslangen (3) på sugslangsadaptern på
maskinens baksida och på klingskyddets fästen
(2).
4. Demontering sker i motsatt följd.
Obs!
Innan sågning påbörjas måste klingskyddet
(2) vara nedsänkt på arbetsstycket.
8.5 Montering / byte av sågklinga (bild 9, 12, 13)
1. Obs! Dra ut elkontakten och ta på skydds-
handskar.
2. Demontera klingskyddet (2) (bild 12)
3. Ta bort bordsinsatsen (6) (bild 9)
4. Lossa muttern genom att sätta gaffelnyckeln (f)
mot muttern och hålla emot med den andra gaf-
felnyckeln (f) vid flänsen (bild 13).
5. Obs! Dra muttern i sågklingans rotationsriktning.
6. Ta bort den yttre flänsen och dra av den gamla
klingan snett nedåt på den inre flänsen.
7. Innan en ny klinga monteras ska sågklingans
fläns rengöras noga med en stålborste.
8. Sätt i den nya klingan i motsatt följd och dra åt.
Obs! Kontrollera riktningen, tändernas sneda
skäryta måste visa i driftens riktning, alltså
framåt
9. Montera åter och justera bordsinsatsen (6) och
klingan (2).
10. Kontrollera att skyddsanordningarna fungerar
innan du arbetar med sågen igen.
9. Användning
9.1 Starta och stanna sågen (bild 14)
- Sågen startas genom att trycka på den gröna knap-
pen (11) "I". Vänta med att börja såga tills maximalt
varvtal uppnåtts.
- För att stanna sågen igen trycker du på den röda
knappen (11) "0".
SE | 81
