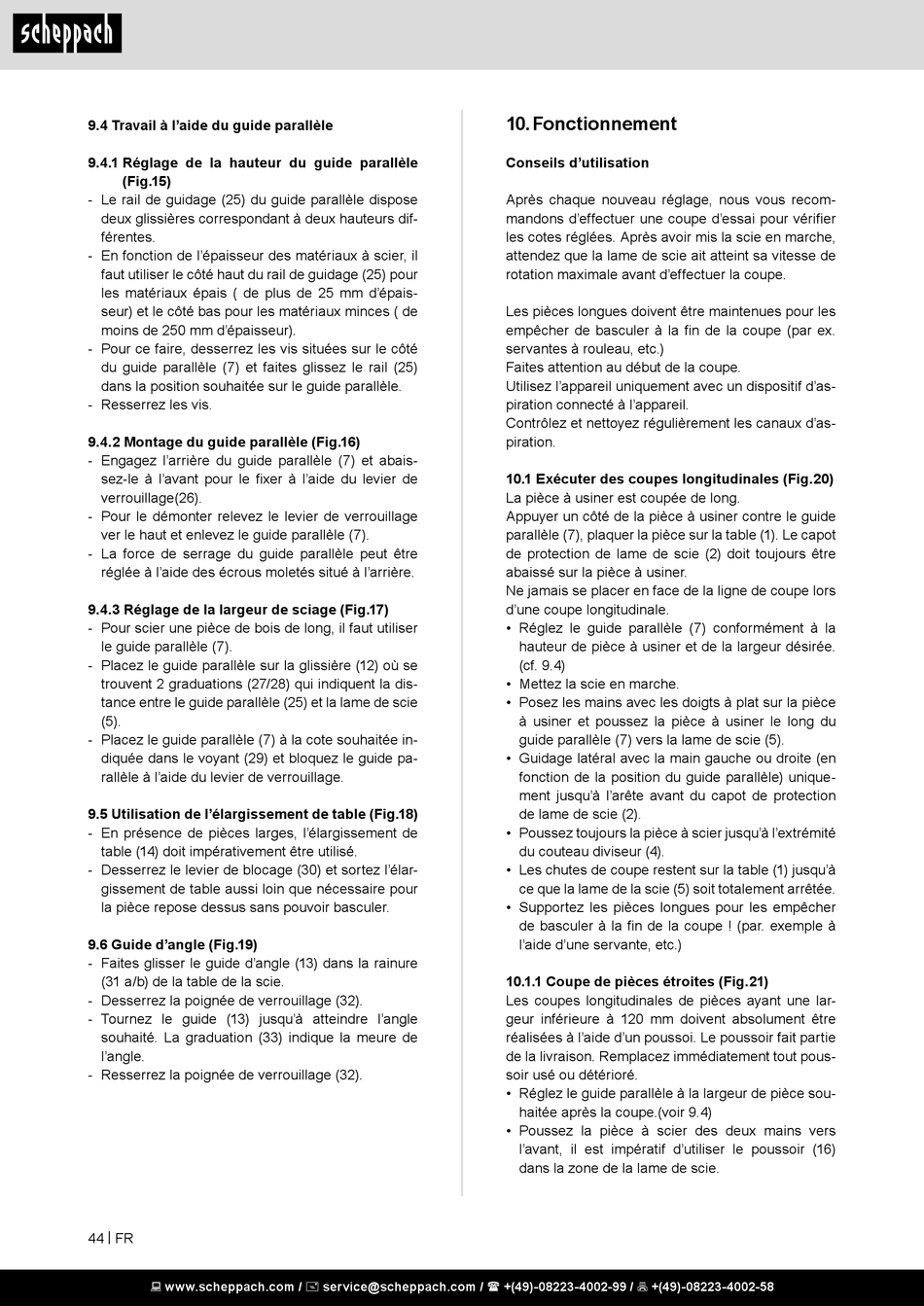

9.4 Travail à l'aide du guide parallèle
9.4.1 Réglage de la hauteur du guide parallèle
(Fig.15)
- Le rail de guidage (25) du guide parallèle dispose
deux glissières correspondant à deux hauteurs dif-
férentes.
- En fonction de l'épaisseur des matériaux à scier, il
faut utiliser le côté haut du rail de guidage (25) pour
les matériaux épais ( de plus de 25 mm d'épais-
seur) et le côté bas pour les matériaux minces ( de
moins de 250 mm d'épaisseur).
- Pour ce faire, desserrez les vis situées sur le côté
du guide parallèle (7) et faites glissez le rail (25)
dans la position souhaitée sur le guide parallèle.
- Resserrez les vis.
9.4.2 Montage du guide parallèle (Fig.16)
- Engagez l'arrière du guide parallèle (7) et abais-
sez-le à l'avant pour le fixer à l'aide du levier de
verrouillage(26).
- Pour le démonter relevez le levier de verrouillage
ver le haut et enlevez le guide parallèle (7).
- La force de serrage du guide parallèle peut être
réglée à l'aide des écrous moletés situé à l'arrière.
9.4.3 Réglage de la largeur de sciage (Fig.17)
- Pour scier une pièce de bois de long, il faut utiliser
le guide parallèle (7).
- Placez le guide parallèle sur la glissière (12) où se
trouvent 2 graduations (27/28) qui indiquent la dis-
tance entre le guide parallèle (25) et la lame de scie
(5).
- Placez le guide parallèle (7) à la cote souhaitée in-
diquée dans le voyant (29) et bloquez le guide pa-
rallèle à l'aide du levier de verrouillage.
9.5 Utilisation de l'élargissement de table (Fig.18)
- En présence de pièces larges, l'élargissement de
table (14) doit impérativement être utilisé.
- Desserrez le levier de blocage (30) et sortez l'élar-
gissement de table aussi loin que nécessaire pour
la pièce repose dessus sans pouvoir basculer.
9.6 Guide d'angle (Fig.19)
- Faites glisser le guide d'angle (13) dans la rainure
(31 a/b) de la table de la scie.
- Desserrez la poignée de verrouillage (32).
- Tournez le guide (13) jusqu'à atteindre l'angle
souhaité. La graduation (33) indique la meure de
l'angle.
- Resserrez la poignée de verrouillage (32).
44 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Fonctionnement

Conseils d'utilisation
Après chaque nouveau réglage, nous vous recom-
mandons d'effectuer une coupe d'essai pour vérifier
les cotes réglées. Après avoir mis la scie en marche,
attendez que la lame de scie ait atteint sa vitesse de
rotation maximale avant d'effectuer la coupe.
Les pièces longues doivent être maintenues pour les
empêcher de basculer à la fin de la coupe (par ex.
servantes à rouleau, etc.)
Faites attention au début de la coupe.
Utilisez l'appareil uniquement avec un dispositif d'as-
piration connecté à l'appareil.
Contrôlez et nettoyez régulièrement les canaux d'as-
piration.
10.1 Exécuter des coupes longitudinales (Fig.20)
La pièce à usiner est coupée de long.
Appuyer un côté de la pièce à usiner contre le guide
parallèle (7), plaquer la pièce sur la table (1). Le capot
de protection de lame de scie (2) doit toujours être
abaissé sur la pièce à usiner.
Ne jamais se placer en face de la ligne de coupe lors
d'une coupe longitudinale.
• Réglez le guide parallèle (7) conformément à la
hauteur de pièce à usiner et de la largeur désirée.
(cf. 9.4)
• Mettez la scie en marche.
• Posez les mains avec les doigts à plat sur la pièce
à usiner et poussez la pièce à usiner le long du
guide parallèle (7) vers la lame de scie (5).
• Guidage latéral avec la main gauche ou droite (en
fonction de la position du guide parallèle) unique-
ment jusqu'à l'arête avant du capot de protection
de lame de scie (2).
• Poussez toujours la pièce à scier jusqu'à l'extrémité
du couteau diviseur (4).
• Les chutes de coupe restent sur la table (1) jusqu'à
ce que la lame de la scie (5) soit totalement arrêtée.
• Supportez les pièces longues pour les empêcher
de basculer à la fin de la coupe ! (par. exemple à
l'aide d'une servante, etc.)
10.1.1 Coupe de pièces étroites (Fig.21)
Les coupes longitudinales de pièces ayant une lar-
geur inférieure à 120 mm doivent absolument être
réalisées à l'aide d'un poussoi. Le poussoir fait partie
de la livraison. Remplacez immédiatement tout pous-
soir usé ou détérioré.
• Réglez le guide parallèle à la largeur de pièce sou-
haitée après la coupe.(voir 9.4)
• Poussez la pièce à scier des deux mains vers
l'avant, il est impératif d'utiliser le poussoir (16)
dans la zone de la lame de scie.
