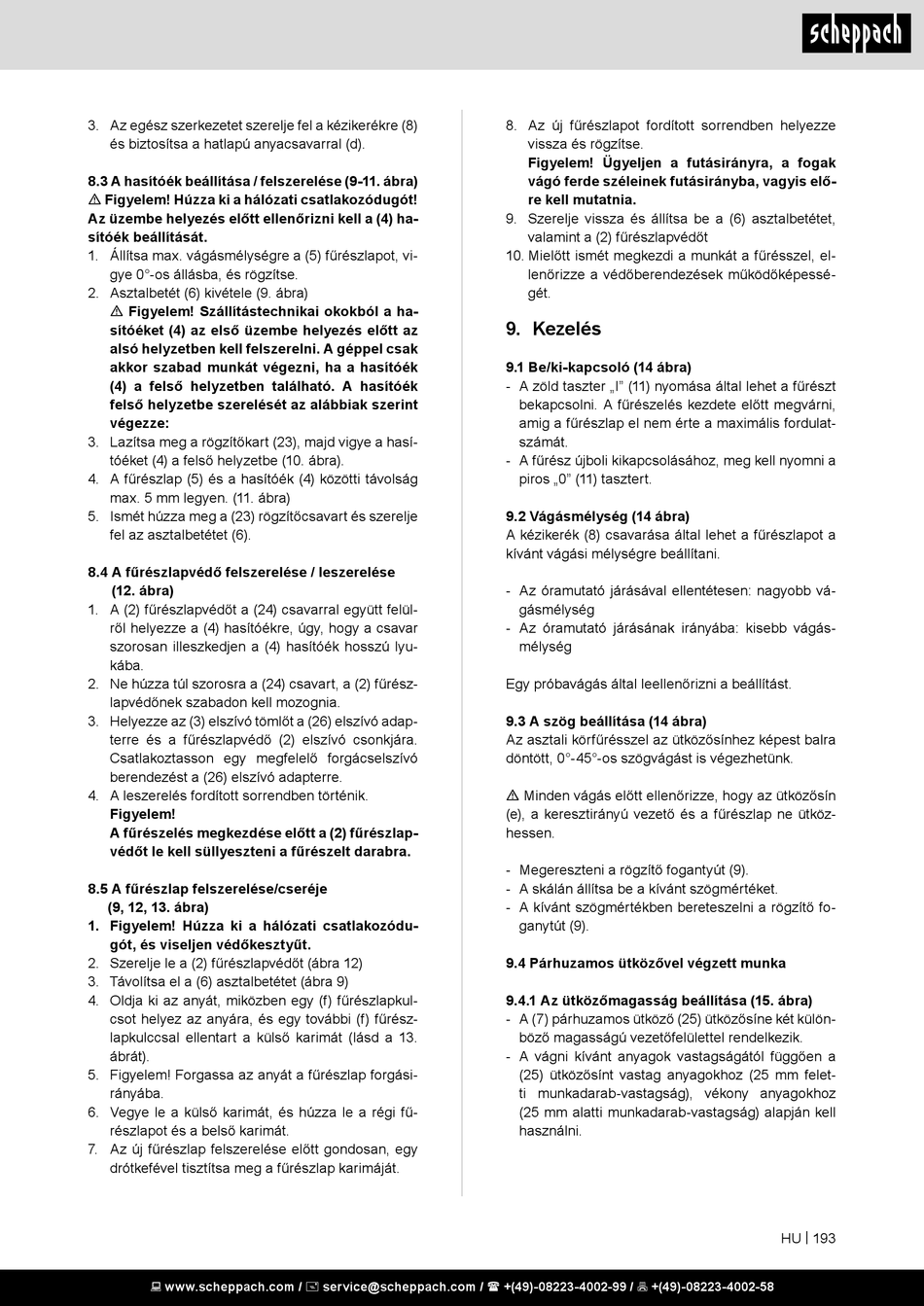

3. Az egész szerkezetet szerelje fel a kézikerékre (8)
és biztosítsa a hatlapú anyacsavarral (d).
8.3 A hasítóék beállítása / felszerelése (9-11. ábra)
m Figyelem! Húzza ki a hálózati csatlakozódugót!
Az üzembe helyezés előtt ellenőrizni kell a (4) ha-
sítóék beállítását.
1. Állítsa max. vágásmélységre a (5) fűrészlapot, vi-
gye 0°-os állásba, és rögzítse.
2. Asztalbetét (6) kivétele (9. ábra)
m Figyelem! Szállítástechnikai okokból a ha-
sítóéket (4) az első üzembe helyezés előtt az
alsó helyzetben kell felszerelni. A géppel csak
akkor szabad munkát végezni, ha a hasítóék
(4) a felső helyzetben található. A hasítóék
felső helyzetbe szerelését az alábbiak szerint
végezze:
3. Lazítsa meg a rögzítőkart (23), majd vigye a hasí-
tóéket (4) a felső helyzetbe (10. ábra).
4. A fűrészlap (5) és a hasítóék (4) közötti távolság
max. 5 mm legyen. (11. ábra)
5. Ismét húzza meg a (23) rögzítőcsavart és szerelje
fel az asztalbetétet (6).
8.4 A fűrészlapvédő felszerelése / leszerelése
(12. ábra)
1. A (2) fűrészlapvédőt a (24) csavarral együtt felül-
ről helyezze a (4) hasítóékre, úgy, hogy a csavar
szorosan illeszkedjen a (4) hasítóék hosszú lyu-
kába.
2. Ne húzza túl szorosra a (24) csavart, a (2) fűrész-
lapvédőnek szabadon kell mozognia.
3. Helyezze az (3) elszívó tömlőt a (26) elszívó adap-
terre és a fűrészlapvédő (2) elszívó csonkjára.
Csatlakoztasson egy megfelelő forgácselszívó
berendezést a (26) elszívó adapterre.
4. A leszerelés fordított sorrendben történik.
Figyelem!
A fűrészelés megkezdése előtt a (2) fűrészlap-
védőt le kell süllyeszteni a fűrészelt darabra.
8.5 A fűrészlap felszerelése/cseréje
(9, 12, 13. ábra)
1. Figyelem! Húzza ki a hálózati csatlakozódu-
gót, és viseljen védőkesztyűt.
2. Szerelje le a (2) fűrészlapvédőt (ábra 12)
3. Távolítsa el a (6) asztalbetétet (ábra 9)
4. Oldja ki az anyát, miközben egy (f) fűrészlapkul-
csot helyez az anyára, és egy további (f) fűrész-
lapkulccsal ellentart a külső karimát (lásd a 13.
ábrát).
5. Figyelem! Forgassa az anyát a fűrészlap forgási-
rányába.
6. Vegye le a külső karimát, és húzza le a régi fű-
részlapot és a belső karimát.
7. Az új fűrészlap felszerelése előtt gondosan, egy
drótkefével tisztítsa meg a fűrészlap karimáját.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8. Az új fűrészlapot fordított sorrendben helyezze
vissza és rögzítse.
Figyelem! Ügyeljen a futásirányra, a fogak
vágó ferde széleinek futásirányba, vagyis elő-
re kell mutatnia.
9. Szerelje vissza és állítsa be a (6) asztalbetétet,
valamint a (2) fűrészlapvédőt
10. Mielőtt ismét megkezdi a munkát a fűrésszel, el-
lenőrizze a védőberendezések működőképessé-
gét.
9. Kezelés
9.1 Be/ki-kapcsoló (14 ábra)
- A zöld taszter „I" (11) nyomása által lehet a fűrészt
bekapcsolni. A fűrészelés kezdete előtt megvárni,
amig a fűrészlap el nem érte a maximális fordulat-
számát.
- A fűrész újboli kikapcsolásához, meg kell nyomni a
piros „0" (11) tasztert.
9.2 Vágásmélység (14 ábra)
A kézikerék (8) csavarása által lehet a fűrészlapot a
kívánt vágási mélységre beállítani.
- Az óramutató járásával ellentétesen: nagyobb vá-
gásmélység
- Az óramutató járásának irányába: kisebb vágás-
mélység
Egy próbavágás által leellenőrizni a beállítást.
9.3 A szög beállítása (14 ábra)
Az asztali körfűrésszel az ütközősínhez képest balra
döntött, 0°-45°-os szögvágást is végezhetünk.
m Minden vágás előtt ellenőrizze, hogy az ütközősín
(e), a keresztirányú vezető és a fűrészlap ne ütköz-
hessen.
- Megereszteni a rögzítő fogantyút (9).
- A skálán állítsa be a kívánt szögmértéket.
- A kívánt szögmértékben bereteszelni a rögzítő fo-
ganytút (9).
9.4 Párhuzamos ütközővel végzett munka
9.4.1 Az ütközőmagasság beállítása (15. ábra)
- A (7) párhuzamos ütköző (25) ütközősíne két külön-
böző magasságú vezetőfelülettel rendelkezik.
- A vágni kívánt anyagok vastagságától függően a
(25) ütközősínt vastag anyagokhoz (25 mm felet-
ti munkadarab-vastagság), vékony anyagokhoz
(25 mm alatti munkadarab-vastagság) alapján kell
használni.
HU | 193
