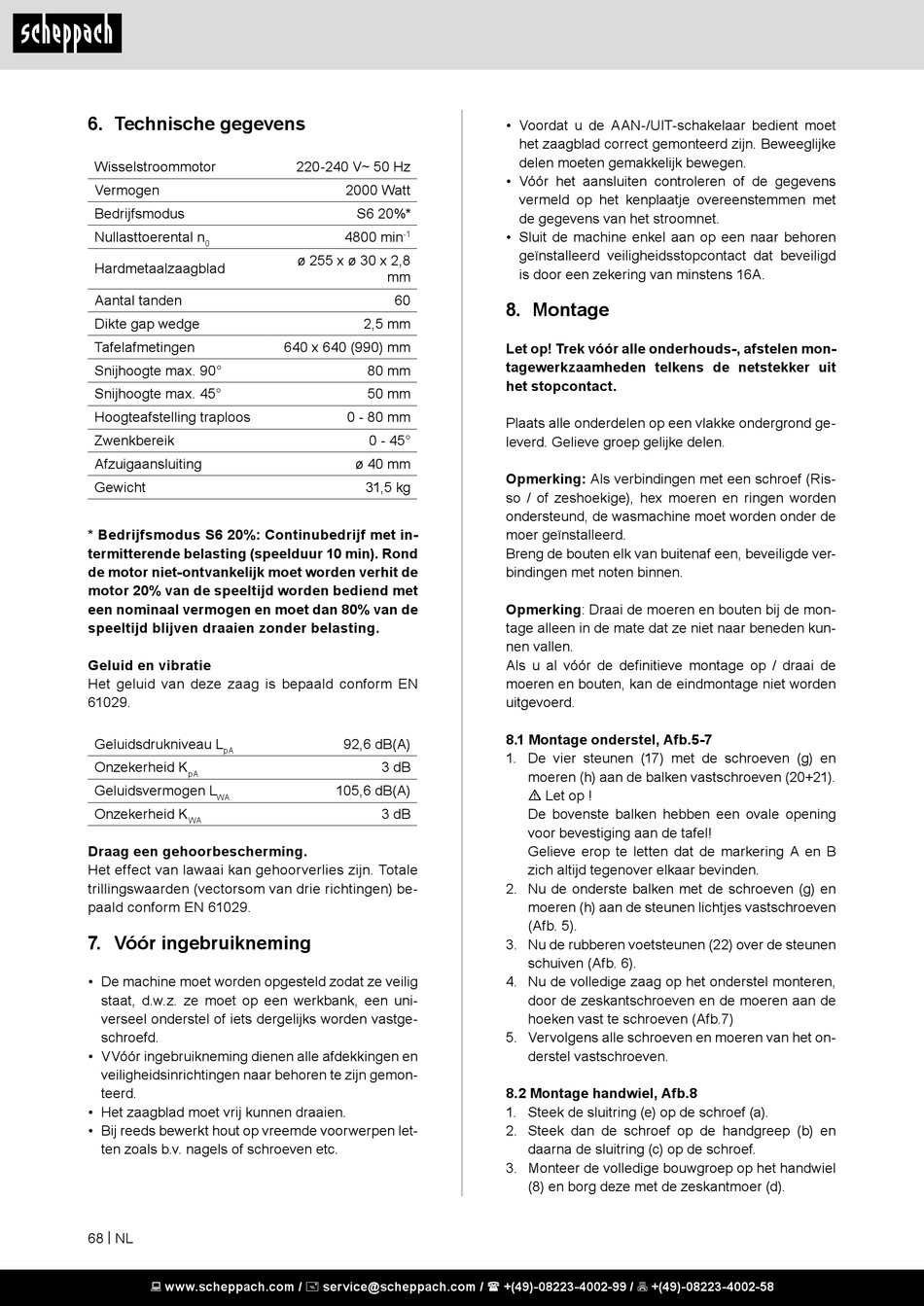

6. Technische gegevens

Wisselstroommotor
Vermogen
Bedrijfsmodus
Nullasttoerental n
0
Hardmetaalzaagblad
Aantal tanden
Dikte gap wedge
Tafelafmetingen
Snijhoogte max. 90°
Snijhoogte max. 45°
Hoogteafstelling traploos
Zwenkbereik
Afzuigaansluiting
Gewicht
* Bedrijfsmodus S6 20%: Continubedrijf met in-
termitterende belasting (speelduur 10 min). Rond
de motor niet-ontvankelijk moet worden verhit de
motor 20% van de speeltijd worden bediend met
een nominaal vermogen en moet dan 80% van de
speeltijd blijven draaien zonder belasting.
Geluid en vibratie
Het geluid van deze zaag is bepaald conform EN
61029.
Geluidsdrukniveau L
pA
Onzekerheid K
pA
Geluidsvermogen L
WA
Onzekerheid K
WA
Draag een gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn. Totale
trillingswaarden (vectorsom van drie richtingen) be-
paald conform EN 61029.
7. Vóór ingebruikneming
• De machine moet worden opgesteld zodat ze veilig
staat, d.w.z. ze moet op een werkbank, een uni-
verseel onderstel of iets dergelijks worden vastge-
schroefd.
• VVóór ingebruikneming dienen alle afdekkingen en
veiligheidsinrichtingen naar behoren te zijn gemon-
teerd.
• Het zaagblad moet vrij kunnen draaien.
• Bij reeds bewerkt hout op vreemde voorwerpen let-
ten zoals b.v. nagels of schroeven etc.
68 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50 Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8
mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
3 dB
105,6 dB(A)
3 dB
• Voordat u de AAN-/UIT-schakelaar bedient moet
het zaagblad correct gemonteerd zijn. Beweeglijke
delen moeten gemakkelijk bewegen.
• Vóór het aansluiten controleren of de gegevens
vermeld op het kenplaatje overeenstemmen met
de gegevens van het stroomnet.
• Sluit de machine enkel aan op een naar behoren
geïnstalleerd veiligheidsstopcontact dat beveiligd
is door een zekering van minstens 16A.

8. Montage

Let op! Trek vóór alle onderhouds-, afstelen mon-
tagewerkzaamheden telkens de netstekker uit
het stopcontact.
Plaats alle onderdelen op een vlakke ondergrond ge-
leverd. Gelieve groep gelijke delen.
Opmerking: Als verbindingen met een schroef (Ris-
so / of zeshoekige), hex moeren en ringen worden
ondersteund, de wasmachine moet worden onder de
moer geïnstalleerd.
Breng de bouten elk van buitenaf een, beveiligde ver-
bindingen met noten binnen.
Opmerking: Draai de moeren en bouten bij de mon-
tage alleen in de mate dat ze niet naar beneden kun-
nen vallen.
Als u al vóór de definitieve montage op / draai de
moeren en bouten, kan de eindmontage niet worden
uitgevoerd.
8.1 Montage onderstel, Afb.5-7
1. De vier steunen (17) met de schroeven (g) en
moeren (h) aan de balken vastschroeven (20+21).
m Let op !
De bovenste balken hebben een ovale opening
voor bevestiging aan de tafel!
Gelieve erop te letten dat de markering A en B
zich altijd tegenover elkaar bevinden.
2. Nu de onderste balken met de schroeven (g) en
moeren (h) aan de steunen lichtjes vastschroeven
(Afb. 5).
3. Nu de rubberen voetsteunen (22) over de steunen
schuiven (Afb. 6).
4. Nu de volledige zaag op het onderstel monteren,
door de zeskantschroeven en de moeren aan de
hoeken vast te schroeven (Afb.7)
5. Vervolgens alle schroeven en moeren van het on-
derstel vastschroeven.
8.2 Montage handwiel, Afb.8
1. Steek de sluitring (e) op de schroef (a).
2. Steek dan de schroef op de handgreep (b) en
daarna de sluitring (c) op de schroef.
3. Monteer de volledige bouwgroep op het handwiel
(8) en borg deze met de zeskantmoer (d).
