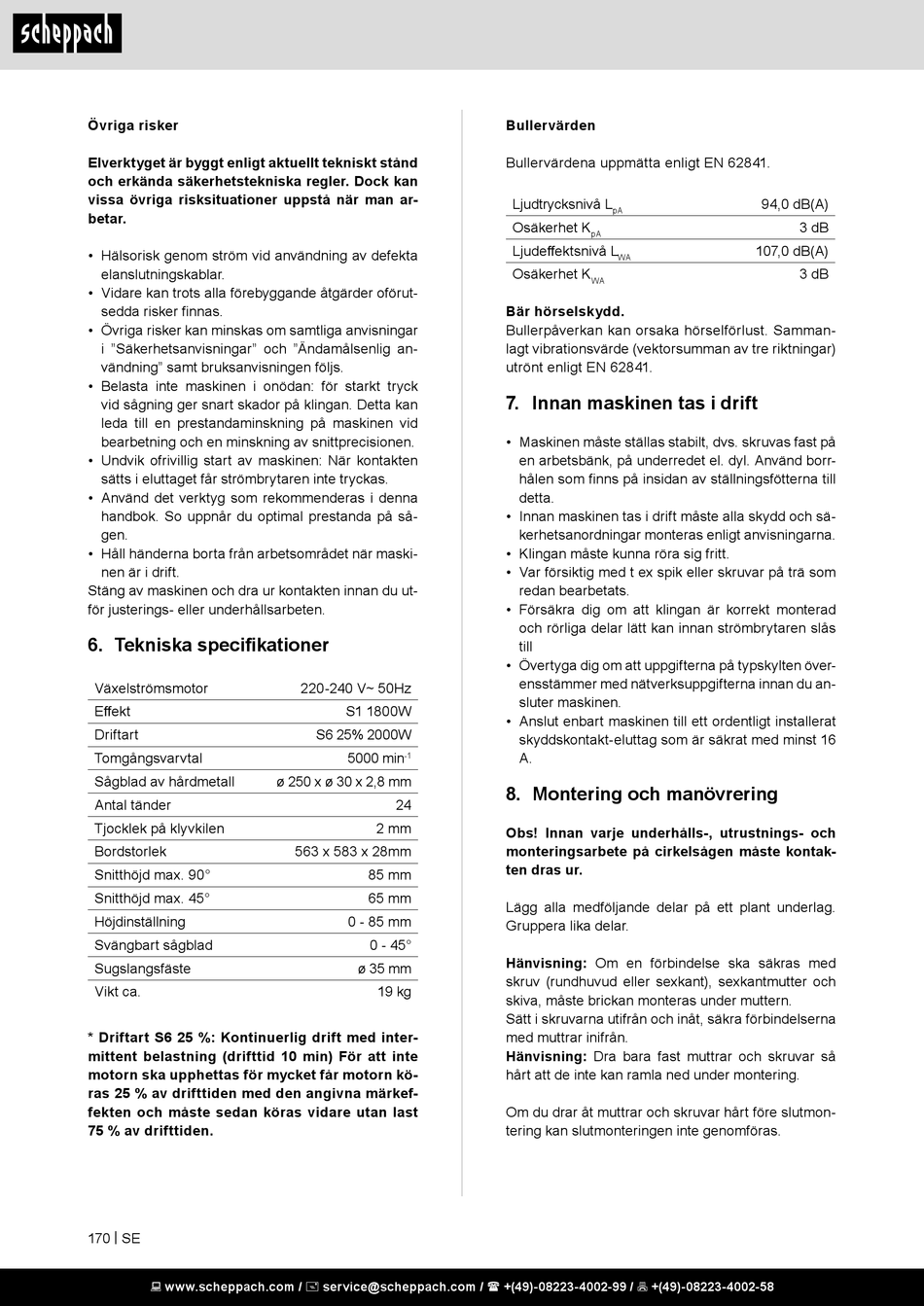

Övriga risker
Elverktyget är byggt enligt aktuellt tekniskt stånd
och erkända säkerhetstekniska regler. Dock kan
vissa övriga risksituationer uppstå när man ar-
betar.
• Hälsorisk genom ström vid användning av defekta
elanslutningskablar.
• Vidare kan trots alla förebyggande åtgärder oförut-
sedda risker finnas.
• Övriga risker kan minskas om samtliga anvisningar
i "Säkerhetsanvisningar" och "Ändamålsenlig an-
vändning" samt bruksanvisningen följs.
• Belasta inte maskinen i onödan: för starkt tryck
vid sågning ger snart skador på klingan. Detta kan
leda till en prestandaminskning på maskinen vid
bearbetning och en minskning av snittprecisionen.
• Undvik ofrivillig start av maskinen: När kontakten
sätts i eluttaget får strömbrytaren inte tryckas.
• Använd det verktyg som rekommenderas i denna
handbok. So uppnår du optimal prestanda på så-
gen.
• Håll händerna borta från arbetsområdet när maski-
nen är i drift.
Stäng av maskinen och dra ur kontakten innan du ut-
för justerings- eller underhållsarbeten.

6. Tekniska specifikationer

Växelströmsmotor
Effekt
Driftart
Tomgångsvarvtal
Sågblad av hårdmetall
Antal tänder
Tjocklek på klyvkilen
Bordstorlek
Snitthöjd max. 90°
Snitthöjd max. 45°
Höjdinställning
Svängbart sågblad
Sugslangsfäste
Vikt ca.
* Driftart S6 25 %: Kontinuerlig drift med inter-
mittent belastning (drifttid 10 min) För att inte
motorn ska upphettas för mycket får motorn kö-
ras 25 % av drifttiden med den angivna märkef-
fekten och måste sedan köras vidare utan last
75 % av drifttiden.
170 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
S1 1800W
S6 25% 2000W
5000 min
-1
ø 250 x ø 30 x 2,8 mm
24
2 mm
563 x 583 x 28mm
85 mm
65 mm
0 - 85 mm
0 - 45°
ø 35 mm
19 kg
Bullervärden
Bullervärdena uppmätta enligt EN 62841.
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektsnivå L
WA
Osäkerhet K
WA
Bär hörselskydd.
Bullerpåverkan kan orsaka hörselförlust. Samman-
lagt vibrationsvärde (vektorsumman av tre riktningar)
utrönt enligt EN 62841.

7. Innan maskinen tas i drift

• Maskinen måste ställas stabilt, dvs. skruvas fast på
en arbetsbänk, på underredet el. dyl. Använd borr-
hålen som finns på insidan av ställningsfötterna till
detta.
• Innan maskinen tas i drift måste alla skydd och sä-
kerhetsanordningar monteras enligt anvisningarna.
• Klingan måste kunna röra sig fritt.
• Var försiktig med t ex spik eller skruvar på trä som
redan bearbetats.
• Försäkra dig om att klingan är korrekt monterad
och rörliga delar lätt kan innan strömbrytaren slås
till
• Övertyga dig om att uppgifterna på typskylten över-
ensstämmer med nätverksuppgifterna innan du an-
sluter maskinen.
• Anslut enbart maskinen till ett ordentligt installerat
skyddskontakt-eluttag som är säkrat med minst 16
A.
8. Montering och manövrering
Obs! Innan varje underhålls-, utrustnings- och
monteringsarbete på cirkelsågen måste kontak-
ten dras ur.
Lägg alla medföljande delar på ett plant underlag.
Gruppera lika delar.
Hänvisning: Om en förbindelse ska säkras med
skruv (rundhuvud eller sexkant), sexkantmutter och
skiva, måste brickan monteras under muttern.
Sätt i skruvarna utifrån och inåt, säkra förbindelserna
med muttrar inifrån.
Hänvisning: Dra bara fast muttrar och skruvar så
hårt att de inte kan ramla ned under montering.
Om du drar åt muttrar och skruvar hårt före slutmon-
tering kan slutmonteringen inte genomföras.
94,0 dB(A)
3 dB
107,0 dB(A)
3 dB
