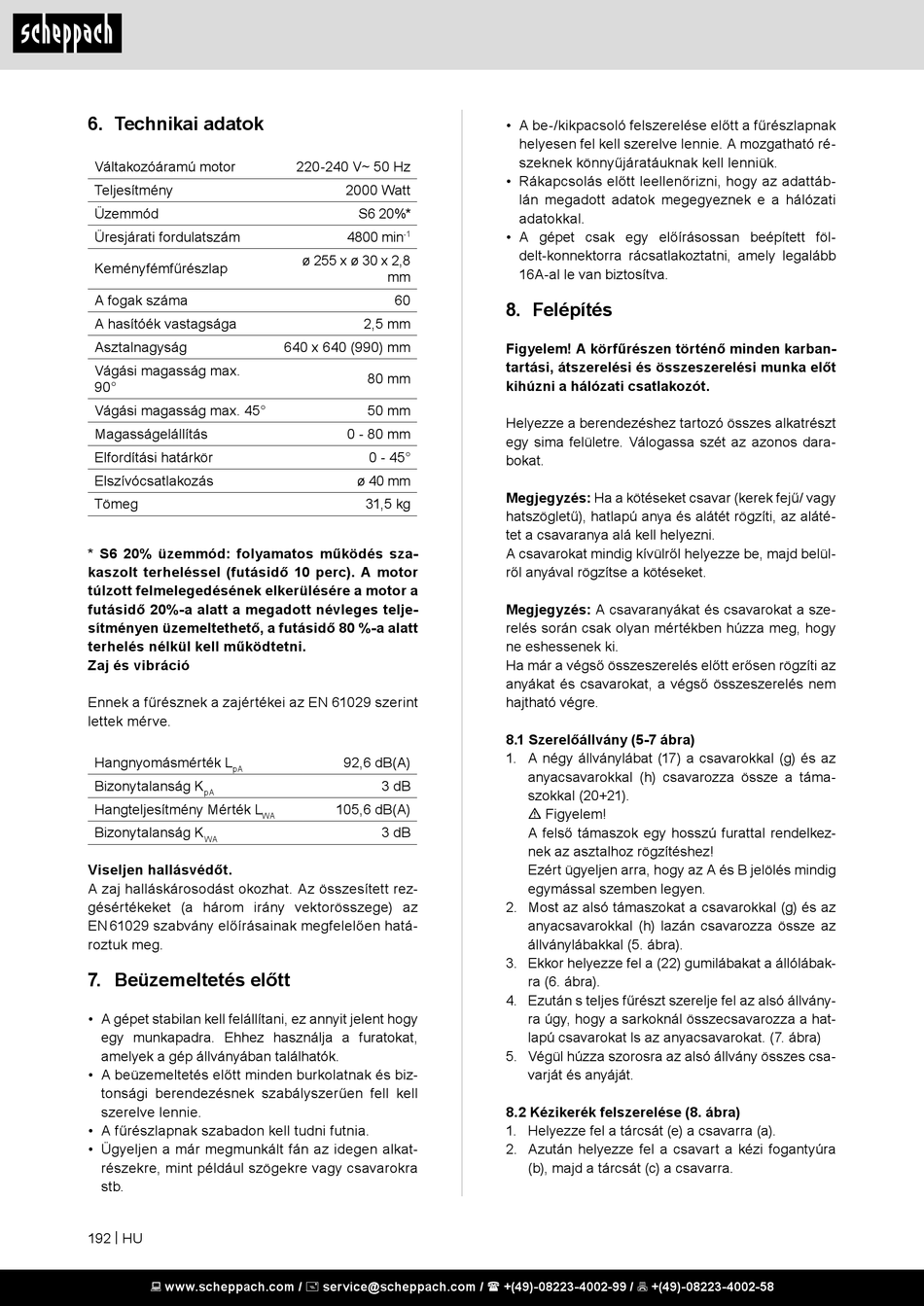

6. Technikai adatok

Váltakozóáramú motor
Teljesítmény
Üzemmód
Üresjárati fordulatszám
Keményfémfűrészlap
A fogak száma
A hasítóék vastagsága
Asztalnagyság
Vágási magasság max.
90°
Vágási magasság max. 45°
Magasságelállítás
Elfordítási határkör
Elszívócsatlakozás
Tömeg
* S6 20% üzemmód: folyamatos működés sza-
kaszolt terheléssel (futásidő 10 perc). A motor
túlzott felmelegedésének elkerülésére a motor a
futásidő 20%-a alatt a megadott névleges telje-
sítményen üzemeltethető, a futásidő 80 %-a alatt
terhelés nélkül kell működtetni.
Zaj és vibráció
Ennek a fűrésznek a zajértékei az EN 61029 szerint
lettek mérve.
Hangnyomásmérték L
pA
Bizonytalanság K
pA
Hangteljesítmény Mérték L
WA
Bizonytalanság K
WA
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat. Az összesített rez-
gésértékeket (a három irány vektorösszege) az
EN 61029 szabvány előírásainak megfelelően hatá-
roztuk meg.
7. Beüzemeltetés előtt
• A gépet stabilan kell felállítani, ez annyit jelent hogy
egy munkapadra. Ehhez használja a furatokat,
amelyek a gép állványában találhatók.
• A beüzemeltetés előtt minden burkolatnak és biz-
tonsági berendezésnek szabályszerűen fell kell
szerelve lennie.
• A fűrészlapnak szabadon kell tudni futnia.
• Ügyeljen a már megmunkált fán az idegen alkat-
részekre, mint például szögekre vagy csavarokra
stb.
192 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50 Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8
mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
3 dB
105,6 dB(A)
3 dB
• A be-/kikpacsoló felszerelése előtt a fűrészlapnak
helyesen fel kell szerelve lennie. A mozgatható ré-
szeknek könnyűjáratáuknak kell lenniük.
• Rákapcsolás előtt leellenőrizni, hogy az adattáb-
lán megadott adatok megegyeznek e a hálózati
adatokkal.
• A gépet csak egy előírásossan beépített föl-
delt-konnektorra rácsatlakoztatni, amely legalább
16A-al le van biztosítva.
8. Felépítés
Figyelem! A körfűrészen történő minden karban-
tartási, átszerelési és összeszerelési munka előt
kihúzni a hálózati csatlakozót.
Helyezze a berendezéshez tartozó összes alkatrészt
egy sima felületre. Válogassa szét az azonos dara-
bokat.
Megjegyzés: Ha a kötéseket csavar (kerek fejű/ vagy
hatszögletű), hatlapú anya és alátét rögzíti, az aláté-
tet a csavaranya alá kell helyezni.
A csavarokat mindig kívülről helyezze be, majd belül-
ről anyával rögzítse a kötéseket.
Megjegyzés: A csavaranyákat és csavarokat a sze-
relés során csak olyan mértékben húzza meg, hogy
ne eshessenek ki.
Ha már a végső összeszerelés előtt erősen rögzíti az
anyákat és csavarokat, a végső összeszerelés nem
hajtható végre.
8.1 Szerelőállvány (5-7 ábra)
1. A négy állványlábat (17) a csavarokkal (g) és az
anyacsavarokkal (h) csavarozza össze a táma-
szokkal (20+21).
m Figyelem!
A felső támaszok egy hosszú furattal rendelkez-
nek az asztalhoz rögzítéshez!
Ezért ügyeljen arra, hogy az A és B jelölés mindig
egymással szemben legyen.
2. Most az alsó támaszokat a csavarokkal (g) és az
anyacsavarokkal (h) lazán csavarozza össze az
állványlábakkal (5. ábra).
3. Ekkor helyezze fel a (22) gumilábakat a állólábak-
ra (6. ábra).
4. Ezután s teljes fűrészt szerelje fel az alsó állvány-
ra úgy, hogy a sarkoknál összecsavarozza a hat-
lapú csavarokat ls az anyacsavarokat. (7. ábra)
5. Végül húzza szorosra az alsó állvány összes csa-
varját és anyáját.
8.2 Kézikerék felszerelése (8. ábra)
1. Helyezze fel a tárcsát (e) a csavarra (a).
2. Azután helyezze fel a csavart a kézi fogantyúra
(b), majd a tárcsát (c) a csavarra.
