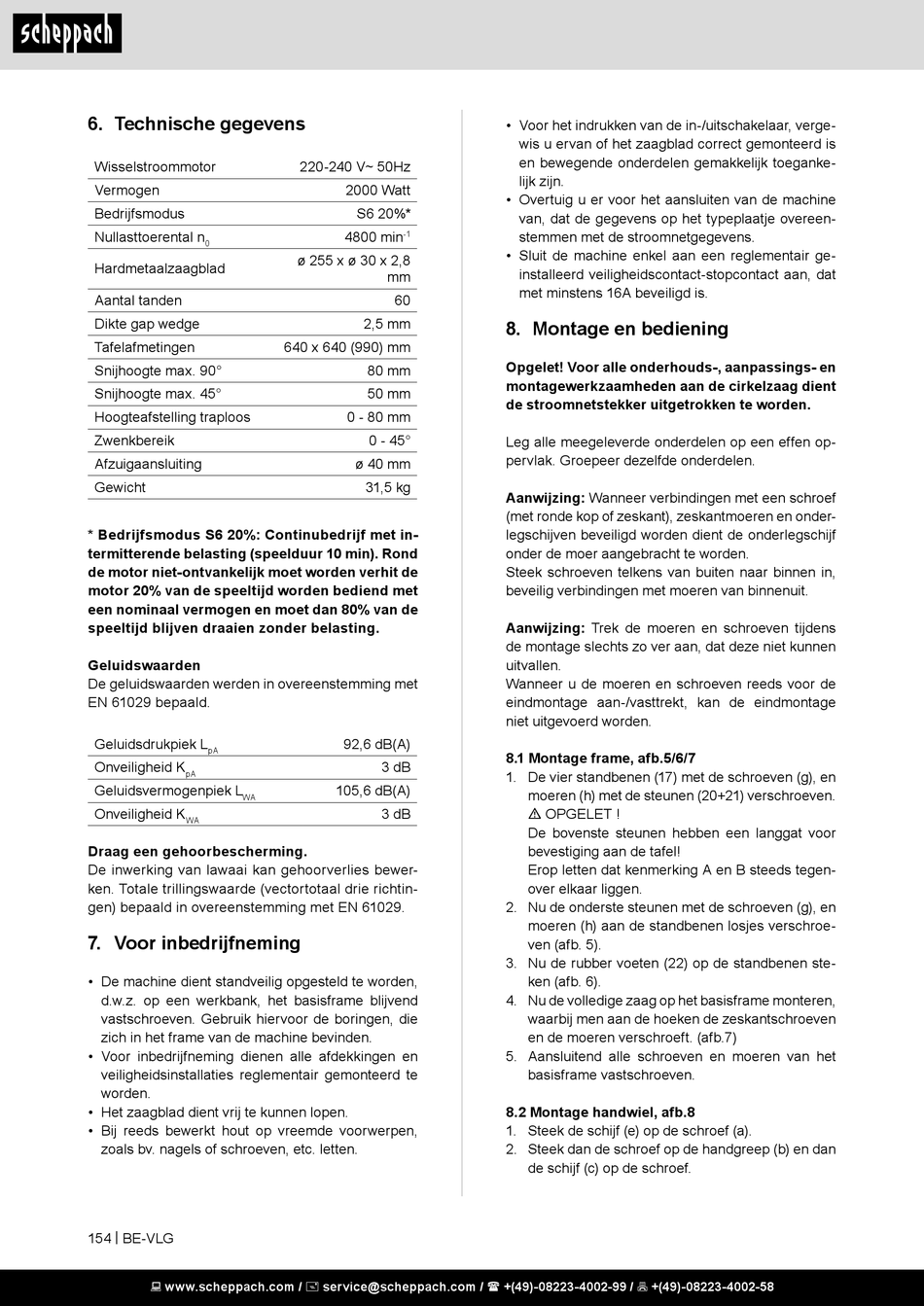

6. Technische gegevens

Wisselstroommotor
Vermogen
Bedrijfsmodus
Nullasttoerental n
0
Hardmetaalzaagblad
Aantal tanden
Dikte gap wedge
Tafelafmetingen
Snijhoogte max. 90°
Snijhoogte max. 45°
Hoogteafstelling traploos
Zwenkbereik
Afzuigaansluiting
Gewicht
* Bedrijfsmodus S6 20%: Continubedrijf met in-
termitterende belasting (speelduur 10 min). Rond
de motor niet-ontvankelijk moet worden verhit de
motor 20% van de speeltijd worden bediend met
een nominaal vermogen en moet dan 80% van de
speeltijd blijven draaien zonder belasting.
Geluidswaarden
De geluidswaarden werden in overeenstemming met
EN 61029 bepaald.
Geluidsdrukpiek L
pA
Onveiligheid K
pA
Geluidsvermogenpiek L
WA
Onveiligheid K
WA
Draag een gehoorbescherming.
De inwerking van lawaai kan gehoorverlies bewer-
ken. Totale trillingswaarde (vectortotaal drie richtin-
gen) bepaald in overeenstemming met EN 61029.

7. Voor inbedrijfneming

• De machine dient standveilig opgesteld te worden,
d.w.z. op een werkbank, het basisframe blijvend
vastschroeven. Gebruik hiervoor de boringen, die
zich in het frame van de machine bevinden.
• Voor inbedrijfneming dienen alle afdekkingen en
veiligheidsinstallaties reglementair gemonteerd te
worden.
• Het zaagblad dient vrij te kunnen lopen.
• Bij reeds bewerkt hout op vreemde voorwerpen,
zoals bv. nagels of schroeven, etc. letten.
154 | BE-VLG
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8
mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
3 dB
105,6 dB(A)
3 dB
• Voor het indrukken van de in-/uitschakelaar, verge-
wis u ervan of het zaagblad correct gemonteerd is
en bewegende onderdelen gemakkelijk toeganke-
lijk zijn.
• Overtuig u er voor het aansluiten van de machine
van, dat de gegevens op het typeplaatje overeen-
stemmen met de stroomnetgegevens.
• Sluit de machine enkel aan een reglementair ge-
installeerd veiligheidscontact-stopcontact aan, dat
met minstens 16A beveiligd is.

8. Montage en bediening

Opgelet! Voor alle onderhouds-, aanpassings- en
montagewerkzaamheden aan de cirkelzaag dient
de stroomnetstekker uitgetrokken te worden.
Leg alle meegeleverde onderdelen op een effen op-
pervlak. Groepeer dezelfde onderdelen.
Aanwijzing: Wanneer verbindingen met een schroef
(met ronde kop of zeskant), zeskantmoeren en onder-
legschijven beveiligd worden dient de onderlegschijf
onder de moer aangebracht te worden.
Steek schroeven telkens van buiten naar binnen in,
beveilig verbindingen met moeren van binnenuit.
Aanwijzing: Trek de moeren en schroeven tijdens
de montage slechts zo ver aan, dat deze niet kunnen
uitvallen.
Wanneer u de moeren en schroeven reeds voor de
eindmontage aan-/vasttrekt, kan de eindmontage
niet uitgevoerd worden.
8.1 Montage frame, afb.5/6/7
1. De vier standbenen (17) met de schroeven (g), en
moeren (h) met de steunen (20+21) verschroeven.
m OPGELET !
De bovenste steunen hebben een langgat voor
bevestiging aan de tafel!
Erop letten dat kenmerking A en B steeds tegen-
over elkaar liggen.
2. Nu de onderste steunen met de schroeven (g), en
moeren (h) aan de standbenen losjes verschroe-
ven (afb. 5).
3. Nu de rubber voeten (22) op de standbenen ste-
ken (afb. 6).
4. Nu de volledige zaag op het basisframe monteren,
waarbij men aan de hoeken de zeskantschroeven
en de moeren verschroeft. (afb.7)
5. Aansluitend alle schroeven en moeren van het
basisframe vastschroeven.
8.2 Montage handwiel, afb.8
1. Steek de schijf (e) op de schroef (a).
2. Steek dan de schroef op de handgreep (b) en dan
de schijf (c) op de schroef.
