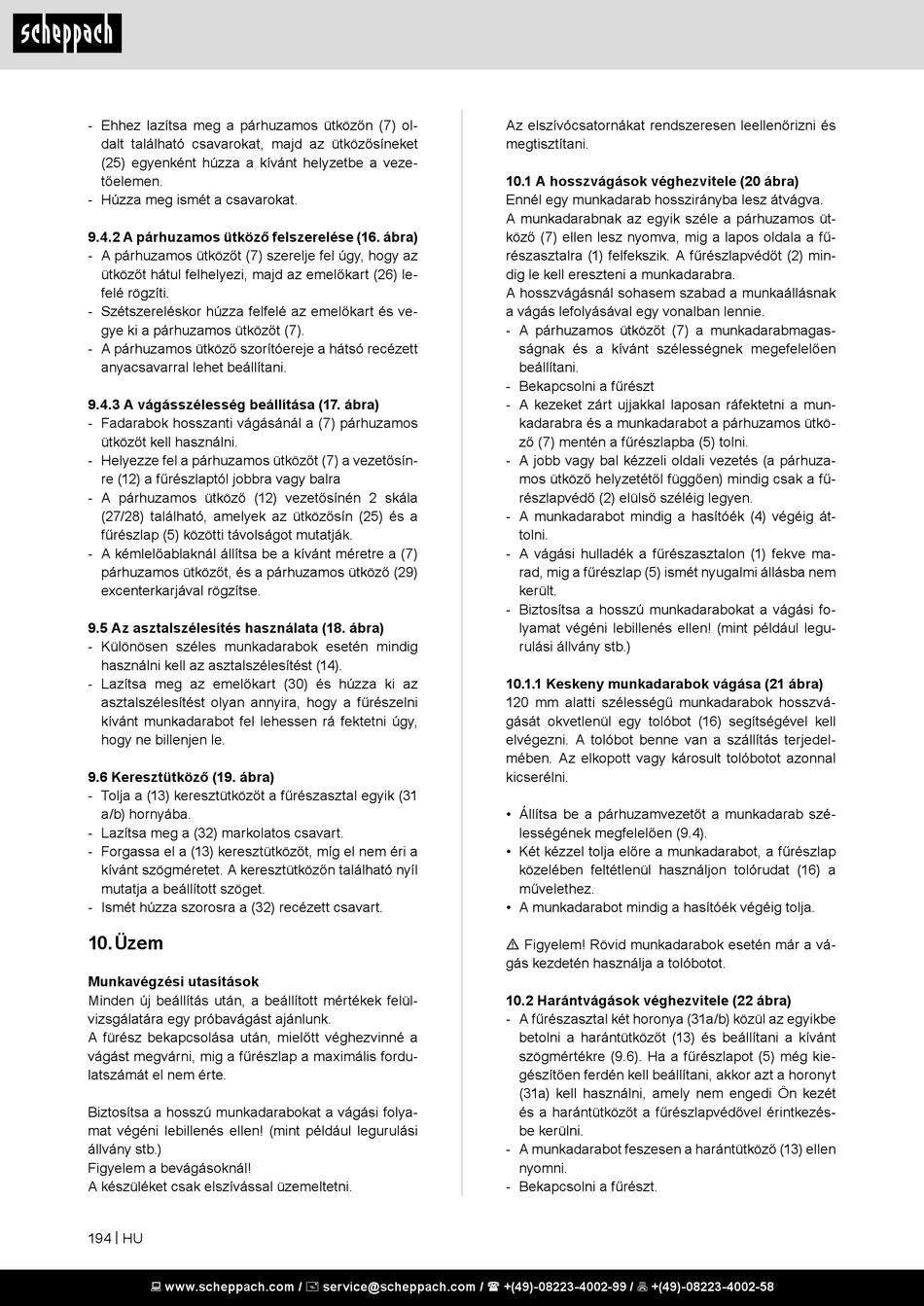

- Ehhez lazítsa meg a párhuzamos ütközőn (7) ol-
dalt található csavarokat, majd az ütközősíneket
(25) egyenként húzza a kívánt helyzetbe a veze-
tőelemen.
- Húzza meg ismét a csavarokat.
9.4.2 A párhuzamos ütköző felszerelése (16. ábra)
- A párhuzamos ütközőt (7) szerelje fel úgy, hogy az
ütközőt hátul felhelyezi, majd az emelőkart (26) le-
felé rögzíti.
- Szétszereléskor húzza felfelé az emelőkart és ve-
gye ki a párhuzamos ütközőt (7).
- A párhuzamos ütköző szorítóereje a hátsó recézett
anyacsavarral lehet beállítani.
9.4.3 A vágásszélesség beállítása (17. ábra)
- Fadarabok hosszanti vágásánál a (7) párhuzamos
ütközőt kell használni.
- Helyezze fel a párhuzamos ütközőt (7) a vezetősín-
re (12) a fűrészlaptól jobbra vagy balra
- A párhuzamos ütköző (12) vezetősínén 2 skála
(27/28) található, amelyek az ütközősín (25) és a
fűrészlap (5) közötti távolságot mutatják.
- A kémlelőablaknál állítsa be a kívánt méretre a (7)
párhuzamos ütközőt, és a párhuzamos ütköző (29)
excenterkarjával rögzítse.
9.5 Az asztalszélesítés használata (18. ábra)
- Különösen széles munkadarabok esetén mindig
használni kell az asztalszélesítést (14).
- Lazítsa meg az emelőkart (30) és húzza ki az
asztalszélesítést olyan annyira, hogy a fűrészelni
kívánt munkadarabot fel lehessen rá fektetni úgy,
hogy ne billenjen le.
9.6 Keresztütköző (19. ábra)
- Tolja a (13) keresztütközőt a fűrészasztal egyik (31
a/b) hornyába.
- Lazítsa meg a (32) markolatos csavart.
- Forgassa el a (13) keresztütközőt, míg el nem éri a
kívánt szögméretet. A keresztütközőn található nyíl
mutatja a beállított szöget.
- Ismét húzza szorosra a (32) recézett csavart.
10. Üzem
Munkavégzési utasítások
Minden új beállítás után, a beállított mértékek felül-
vizsgálatára egy próbavágást ajánlunk.
A fürész bekapcsolása után, mielőtt véghezvinné a
vágást megvárni, mig a fűrészlap a maximális fordu-
latszámát el nem érte.
Biztosítsa a hosszú munkadarabokat a vágási folya-
mat végéni lebillenés ellen! (mint például legurulási
állvány stb.)
Figyelem a bevágásoknál!
A készüléket csak elszívással üzemeltetni.
194 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Az elszívócsatornákat rendszeresen leellenőrizni és
megtisztítani.
10.1 A hosszvágások véghezvitele (20 ábra)
Ennél egy munkadarab hosszirányba lesz átvágva.
A munkadarabnak az egyik széle a párhuzamos üt-
köző (7) ellen lesz nyomva, mig a lapos oldala a fű-
részasztalra (1) felfekszik. A fűrészlapvédőt (2) min-
dig le kell ereszteni a munkadarabra.
A hosszvágásnál sohasem szabad a munkaállásnak
a vágás lefolyásával egy vonalban lennie.
- A párhuzamos ütközőt (7) a munkadarabmagas-
ságnak és a kívánt szélességnek megefelelően
beállítani.
- Bekapcsolni a fűrészt
- A kezeket zárt ujjakkal laposan ráfektetni a mun-
kadarabra és a munkadarabot a párhuzamos ütkö-
ző (7) mentén a fűrészlapba (5) tolni.
- A jobb vagy bal kézzeli oldali vezetés (a párhuza-
mos ütköző helyzetétől függően) mindig csak a fű-
részlapvédő (2) elülső széléig legyen.
- A munkadarabot mindig a hasítóék (4) végéig át-
tolni.
- A vágási hulladék a fűrészasztalon (1) fekve ma-
rad, mig a fűrészlap (5) ismét nyugalmi állásba nem
került.
- Biztosítsa a hosszú munkadarabokat a vágási fo-
lyamat végéni lebillenés ellen! (mint például legu-
rulási állvány stb.)
10.1.1 Keskeny munkadarabok vágása (21 ábra)
120 mm alatti szélességű munkadarabok hosszvá-
gását okvetlenül egy tolóbot (16) segítségével kell
elvégezni. A tolóbot benne van a szállítás terjedel-
mében. Az elkopott vagy károsult tolóbotot azonnal
kicserélni.
• Állítsa be a párhuzamvezetőt a munkadarab szé-
lességének megfelelően (9.4).
• Két kézzel tolja előre a munkadarabot, a fűrészlap
közelében feltétlenül használjon tolórudat (16) a
művelethez.
• A munkadarabot mindig a hasítóék végéig tolja.
m Figyelem! Rövid munkadarabok esetén már a vá-
gás kezdetén használja a tolóbotot.
10.2 Harántvágások véghezvitele (22 ábra)
- A fűrészasztal két horonya (31a/b) közül az egyikbe
betolni a harántütközőt (13) és beállítani a kívánt
szögmértékre (9.6). Ha a fűrészlapot (5) még kie-
gészítően ferdén kell beállítani, akkor azt a horonyt
(31a) kell használni, amely nem engedi Ön kezét
és a harántütközőt a fűrészlapvédővel érintkezés-
be kerülni.
- A munkadarabot feszesen a harántütköző (13) ellen
nyomni.
- Bekapcsolni a fűrészt.
