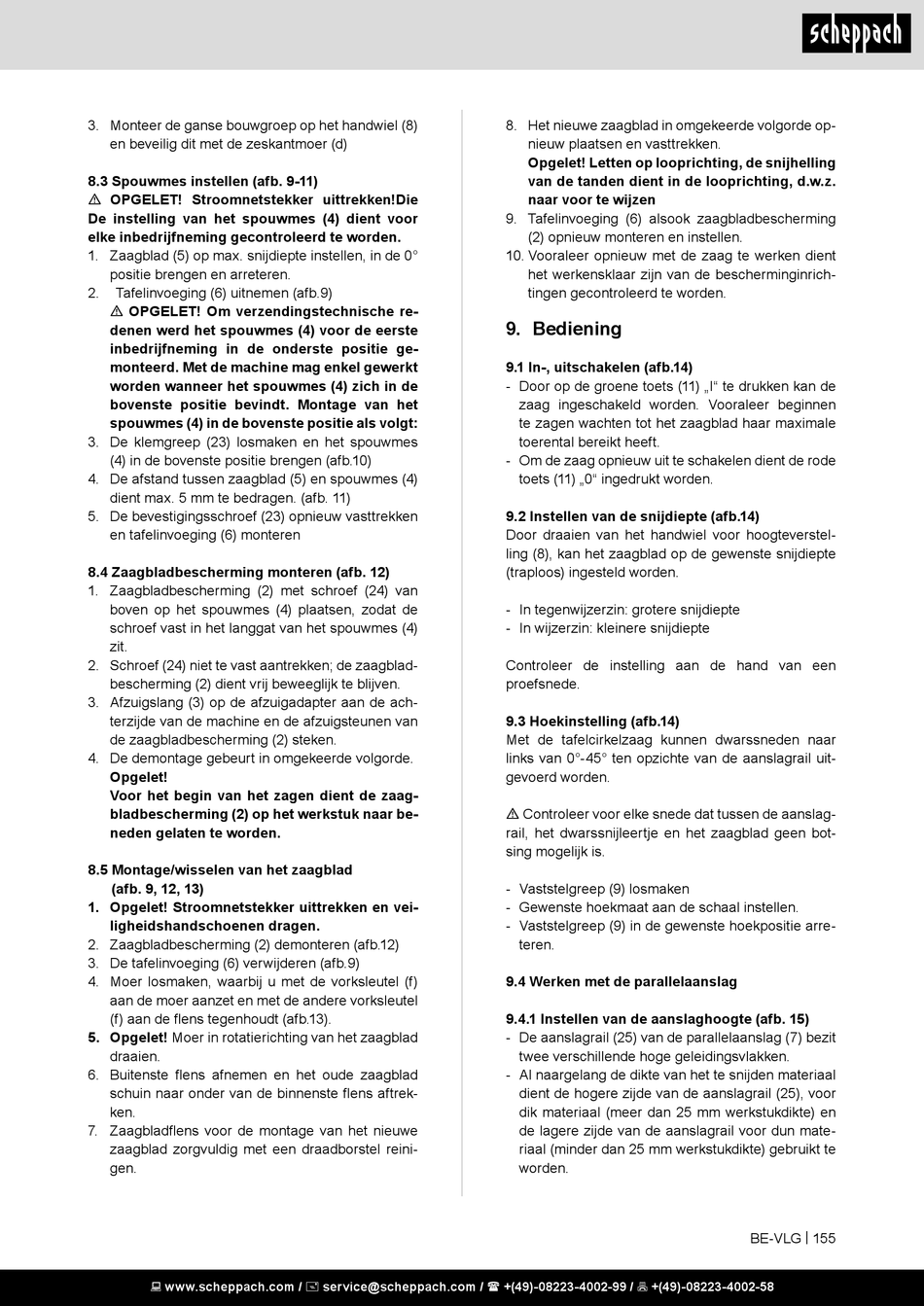

3. Monteer de ganse bouwgroep op het handwiel (8)
en beveilig dit met de zeskantmoer (d)
8.3 Spouwmes instellen (afb. 9-11)
m OPGELET! Stroomnetstekker uittrekken!Die
De instelling van het spouwmes (4) dient voor
elke inbedrijfneming gecontroleerd te worden.
1. Zaagblad (5) op max. snijdiepte instellen, in de 0°
positie brengen en arreteren.
2. Tafelinvoeging (6) uitnemen (afb.9)
m OPGELET! Om verzendingstechnische re-
denen werd het spouwmes (4) voor de eerste
inbedrijfneming in de onderste positie ge-
monteerd. Met de machine mag enkel gewerkt
worden wanneer het spouwmes (4) zich in de
bovenste positie bevindt. Montage van het
spouwmes (4) in de bovenste positie als volgt:
3. De klemgreep (23) losmaken en het spouwmes
(4) in de bovenste positie brengen (afb.10)
4. De afstand tussen zaagblad (5) en spouwmes (4)
dient max. 5 mm te bedragen. (afb. 11)
5. De bevestigingsschroef (23) opnieuw vasttrekken
en tafelinvoeging (6) monteren
8.4 Zaagbladbescherming monteren (afb. 12)
1. Zaagbladbescherming (2) met schroef (24) van
boven op het spouwmes (4) plaatsen, zodat de
schroef vast in het langgat van het spouwmes (4)
zit.
2. Schroef (24) niet te vast aantrekken; de zaagblad-
bescherming (2) dient vrij beweeglijk te blijven.
3. Afzuigslang (3) op de afzuigadapter aan de ach-
terzijde van de machine en de afzuigsteunen van
de zaagbladbescherming (2) steken.
4. De demontage gebeurt in omgekeerde volgorde.
Opgelet!
Voor het begin van het zagen dient de zaag-
bladbescherming (2) op het werkstuk naar be-
neden gelaten te worden.
8.5 Montage/wisselen van het zaagblad
(afb. 9, 12, 13)
1. Opgelet! Stroomnetstekker uittrekken en vei-
ligheidshandschoenen dragen.
2. Zaagbladbescherming (2) demonteren (afb.12)
3. De tafelinvoeging (6) verwijderen (afb.9)
4. Moer losmaken, waarbij u met de vorksleutel (f)
aan de moer aanzet en met de andere vorksleutel
(f) aan de flens tegenhoudt (afb.13).
5. Opgelet! Moer in rotatierichting van het zaagblad
draaien.
6. Buitenste flens afnemen en het oude zaagblad
schuin naar onder van de binnenste flens aftrek-
ken.
7. Zaagbladflens voor de montage van het nieuwe
zaagblad zorgvuldig met een draadborstel reini-
gen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8. Het nieuwe zaagblad in omgekeerde volgorde op-
nieuw plaatsen en vasttrekken.
Opgelet! Letten op looprichting, de snijhelling
van de tanden dient in de looprichting, d.w.z.
naar voor te wijzen
9. Tafelinvoeging (6) alsook zaagbladbescherming
(2) opnieuw monteren en instellen.
10. Vooraleer opnieuw met de zaag te werken dient
het werkensklaar zijn van de bescherminginrich-
tingen gecontroleerd te worden.

9. Bediening

9.1 In-, uitschakelen (afb.14)
- Door op de groene toets (11) „I" te drukken kan de
zaag ingeschakeld worden. Vooraleer beginnen
te zagen wachten tot het zaagblad haar maximale
toerental bereikt heeft.
- Om de zaag opnieuw uit te schakelen dient de rode
toets (11) „0" ingedrukt worden.
9.2 Instellen van de snijdiepte (afb.14)
Door draaien van het handwiel voor hoogteverstel-
ling (8), kan het zaagblad op de gewenste snijdiepte
(traploos) ingesteld worden.
- In tegenwijzerzin: grotere snijdiepte
- In wijzerzin: kleinere snijdiepte
Controleer de instelling aan de hand van een
proefsnede.
9.3 Hoekinstelling (afb.14)
Met de tafelcirkelzaag kunnen dwarssneden naar
links van 0°-45° ten opzichte van de aanslagrail uit-
gevoerd worden.
m Controleer voor elke snede dat tussen de aanslag-
rail, het dwarssnijleertje en het zaagblad geen bot-
sing mogelijk is.
- Vaststelgreep (9) losmaken
- Gewenste hoekmaat aan de schaal instellen.
- Vaststelgreep (9) in de gewenste hoekpositie arre-
teren.
9.4 Werken met de parallelaanslag
9.4.1 Instellen van de aanslaghoogte (afb. 15)
- De aanslagrail (25) van de parallelaanslag (7) bezit
twee verschillende hoge geleidingsvlakken.
- Al naargelang de dikte van het te snijden materiaal
dient de hogere zijde van de aanslagrail (25), voor
dik materiaal (meer dan 25 mm werkstukdikte) en
de lagere zijde van de aanslagrail voor dun mate-
riaal (minder dan 25 mm werkstukdikte) gebruikt te
worden.
BE-VLG | 155
