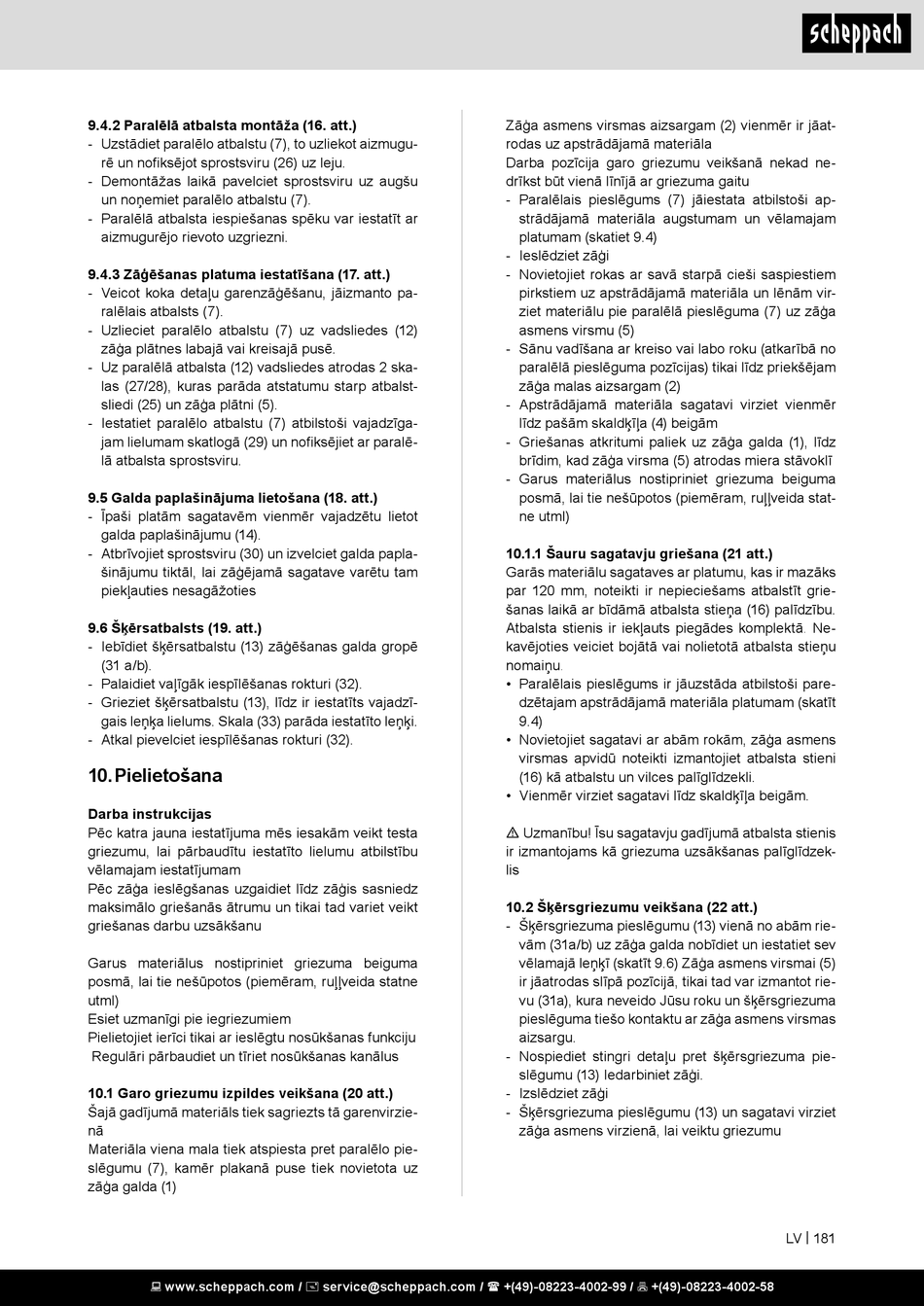

9.4.2 Paralēlā atbalsta montāža (16. att.)
- Uzstādiet paralēlo atbalstu (7), to uzliekot aizmugu-
rē un nofiksējot sprostsviru (26) uz leju.
- Demontāžas laikā pavelciet sprostsviru uz augšu
un noņemiet paralēlo atbalstu (7).
- Paralēlā atbalsta iespiešanas spēku var iestatīt ar
aizmugurējo rievoto uzgriezni.
9.4.3 Zāģēšanas platuma iestatīšana (17. att.)
- Veicot koka detaļu garenzāģēšanu, jāizmanto pa-
ralēlais atbalsts (7).
- Uzlieciet paralēlo atbalstu (7) uz vadsliedes (12)
zāģa plātnes labajā vai kreisajā pusē.
- Uz paralēlā atbalsta (12) vadsliedes atrodas 2 ska-
las (27/28), kuras parāda atstatumu starp atbalst-
sliedi (25) un zāģa plātni (5).
- Iestatiet paralēlo atbalstu (7) atbilstoši vajadzīga-
jam lielumam skatlogā (29) un nofiksējiet ar paralē-
lā atbalsta sprostsviru.
9.5 Galda paplašinājuma lietošana (18. att.)
- Īpaši platām sagatavēm vienmēr vajadzētu lietot
galda paplašinājumu (14).
- Atbrīvojiet sprostsviru (30) un izvelciet galda papla-
šinājumu tiktāl, lai zāģējamā sagatave varētu tam
piekļauties nesagāžoties
9.6 Šķērsatbalsts (19. att.)
- Iebīdiet šķērsatbalstu (13) zāģēšanas galda gropē
(31 a/b).
- Palaidiet vaļīgāk iespīlēšanas rokturi (32).
- Grieziet šķērsatbalstu (13), līdz ir iestatīts vajadzī-
gais leņķa lielums. Skala (33) parāda iestatīto leņķi.
- Atkal pievelciet iespīlēšanas rokturi (32).
10. Pielietošana
Darba instrukcijas
Pēc katra jauna iestatījuma mēs iesakām veikt testa
griezumu, lai pārbaudītu iestatīto lielumu atbilstību
vēlamajam iestatījumam
Pēc zāģa ieslēgšanas uzgaidiet līdz zāģis sasniedz
maksimālo griešanās ātrumu un tikai tad variet veikt
griešanas darbu uzsākšanu
Garus materiālus nostipriniet griezuma beiguma
posmā, lai tie nešūpotos (piemēram, ruļļveida statne
utml)
Esiet uzmanīgi pie iegriezumiem
Pielietojiet ierīci tikai ar ieslēgtu nosūkšanas funkciju
Regulāri pārbaudiet un tīriet nosūkšanas kanālus
10.1 Garo griezumu izpildes veikšana (20 att.)
Šajā gadījumā materiāls tiek sagriezts tā garenvirzie-
nā
Materiāla viena mala tiek atspiesta pret paralēlo pie-
slēgumu (7), kamēr plakanā puse tiek novietota uz
zāģa galda (1)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Zāģa asmens virsmas aizsargam (2) vienmēr ir jāat-
rodas uz apstrādājamā materiāla
Darba pozīcija garo griezumu veikšanā nekad ne-
drīkst būt vienā līnījā ar griezuma gaitu
- Paralēlais pieslēgums (7) jāiestata atbilstoši ap-
strādājamā materiāla augstumam un vēlamajam
platumam (skatiet 9.4)
- Ieslēdziet zāģi
- Novietojiet rokas ar savā starpā cieši saspiestiem
pirkstiem uz apstrādājamā materiāla un lēnām vir-
ziet materiālu pie paralēlā pieslēguma (7) uz zāģa
asmens virsmu (5)
- Sānu vadīšana ar kreiso vai labo roku (atkarībā no
paralēlā pieslēguma pozīcijas) tikai līdz priekšējam
zāģa malas aizsargam (2)
- Apstrādājamā materiāla sagatavi virziet vienmēr
līdz pašām skaldķīļa (4) beigām
- Griešanas atkritumi paliek uz zāģa galda (1), līdz
brīdim, kad zāģa virsma (5) atrodas miera stāvoklī
- Garus materiālus nostipriniet griezuma beiguma
posmā, lai tie nešūpotos (piemēram, ruļļveida stat-
ne utml)
10.1.1 Šauru sagatavju griešana (21 att.)
Garās materiālu sagataves ar platumu, kas ir mazāks
par 120 mm, noteikti ir nepieciešams atbalstīt grie-
šanas laikā ar bīdāmā atbalsta stieņa (16) palīdzību.
Atbalsta stienis ir iekļauts piegādes
kavējoties veiciet bojātā vai nolietotā atbalsta stieņu
nomaiņu.
• Paralēlais pieslēgums ir jāuzstāda atbilstoši pare-
dzētajam apstrādājamā materiāla platumam (skatīt
9.4)
• Novietojiet sagatavi ar abām rokām, zāģa asmens
virsmas apvidū noteikti izmantojiet atbalsta stieni
(16) kā atbalstu un vilces palīglīdzekli.
• Vienmēr virziet sagatavi līdz skaldķīļa beigām.
m Uzmanību! Īsu sagatavju gadījumā atbalsta stienis
ir izmantojams kā griezuma uzsākšanas palīglīdzek-
lis
10.2 Šķērsgriezumu veikšana (22 att.)
- Šķērsgriezuma pieslēgumu (13) vienā no abām rie-
vām (31a/b) uz zāģa galda nobīdiet un iestatiet sev
vēlamajā leņķī (skatīt 9.6) Zāģa asmens virsmai (5)
ir jāatrodas slīpā pozīcijā, tikai tad var izmantot rie-
vu (31a), kura neveido Jūsu roku un šķērsgriezuma
pieslēguma tiešo kontaktu ar zāģa asmens virsmas
aizsargu.
- Nospiediet stingri detaļu pret šķērsgriezuma pie-
slēgumu (13) Iedarbiniet zāģi.
- Izslēdziet zāģi
- Šķērsgriezuma pieslēgumu (13) un sagatavi virziet
zāģa asmens virzienā, lai veiktu griezumu
komplektā. Ne-
