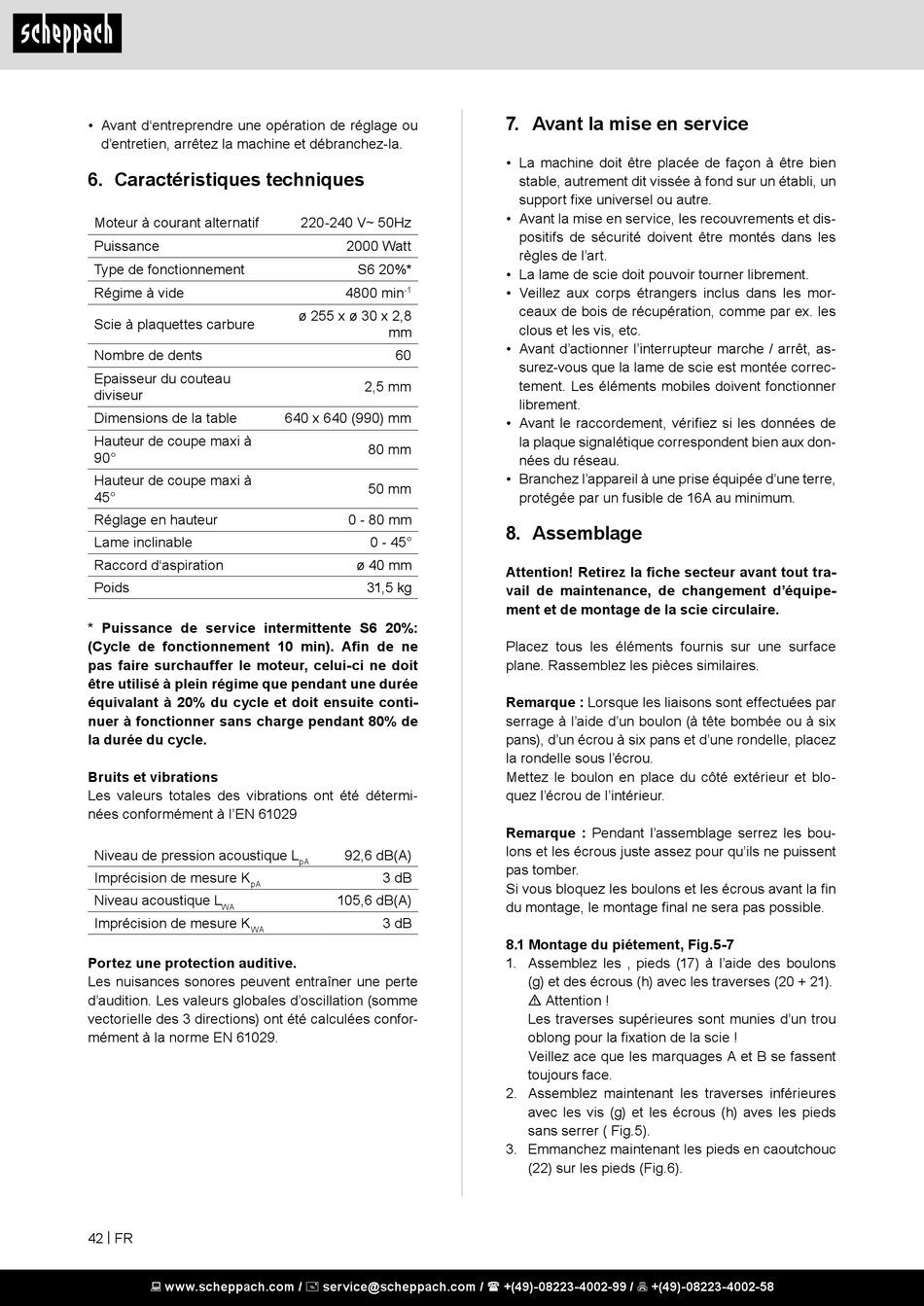

• Avant d'entreprendre une opération de réglage ou
d'entretien, arrêtez la machine et débranchez-la.
6. Caractéristiques techniques
Moteur à courant alternatif
Puissance
Type de fonctionnement
Régime à vide
Scie à plaquettes carbure
Nombre de dents
Epaisseur du couteau
diviseur
Dimensions de la table
Hauteur de coupe maxi à
90°
Hauteur de coupe maxi à
45°
Réglage en hauteur
Lame inclinable
Raccord d'aspiration
Poids
* Puissance de service intermittente S6 20%:
(Cycle de fonctionnement 10 min). Afin de ne
pas faire surchauffer le moteur, celui-ci ne doit
être utilisé à plein régime que pendant une durée
équivalant à 20% du cycle et doit ensuite conti-
nuer à fonctionner sans charge pendant 80% de
la durée du cycle.
Bruits et vibrations
Les valeurs totales des vibrations ont été détermi-
nées conformément à l'EN 61029
Niveau de pression acoustique L
Imprécision de mesure K
pA
Niveau acoustique L
WA
Imprécision de mesure K
WA
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition. Les valeurs globales d'oscillation (somme
vectorielle des 3 directions) ont été calculées confor-
mément à la norme EN 61029.
42 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8
mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
pA
3 dB
105,6 dB(A)
3 dB

7. Avant la mise en service

• La machine doit être placée de façon à être bien
stable, autrement dit vissée à fond sur un établi, un
support fixe universel ou autre.
• Avant la mise en service, les recouvrements et dis-
positifs de sécurité doivent être montés dans les
règles de l'art.
• La lame de scie doit pouvoir tourner librement.
• Veillez aux corps étrangers inclus dans les mor-
ceaux de bois de récupération, comme par ex. les
clous et les vis, etc.
• Avant d'actionner l'interrupteur marche / arrêt, as-
surez-vous que la lame de scie est montée correc-
tement. Les éléments mobiles doivent fonctionner
librement.
• Avant le raccordement, vérifiez si les données de
la plaque signalétique correspondent bien aux don-
nées du réseau.
• Branchez l'appareil à une prise équipée d'une terre,
protégée par un fusible de 16A au minimum.

8. Assemblage

Attention! Retirez la fiche secteur avant tout tra-
vail de maintenance, de changement d'équipe-
ment et de montage de la scie circulaire.
Placez tous les éléments fournis sur une surface
plane. Rassemblez les pièces similaires.
Remarque : Lorsque les liaisons sont effectuées par
serrage à l'aide d'un boulon (à tête bombée ou à six
pans), d'un écrou à six pans et d'une rondelle, placez
la rondelle sous l'écrou.
Mettez le boulon en place du côté extérieur et blo-
quez l'écrou de l'intérieur.
Remarque : Pendant l'assemblage serrez les bou-
lons et les écrous juste assez pour qu'ils ne puissent
pas tomber.
Si vous bloquez les boulons et les écrous avant la fin
du montage, le montage final ne sera pas possible.
8.1 Montage du piétement, Fig.5-7
1. Assemblez les ‚ pieds (17) à l'aide des boulons
(g) et des écrous (h) avec les traverses (20 + 21).
m Attention !
Les traverses supérieures sont munies d'un trou
oblong pour la fixation de la scie !
Veillez ace que les marquages A et B se fassent
toujours face.
2. Assemblez maintenant les traverses inférieures
avec les vis (g) et les écrous (h) aves les pieds
sans serrer ( Fig.5).
3. Emmanchez maintenant les pieds en caoutchouc
(22) sur les pieds (Fig.6).
