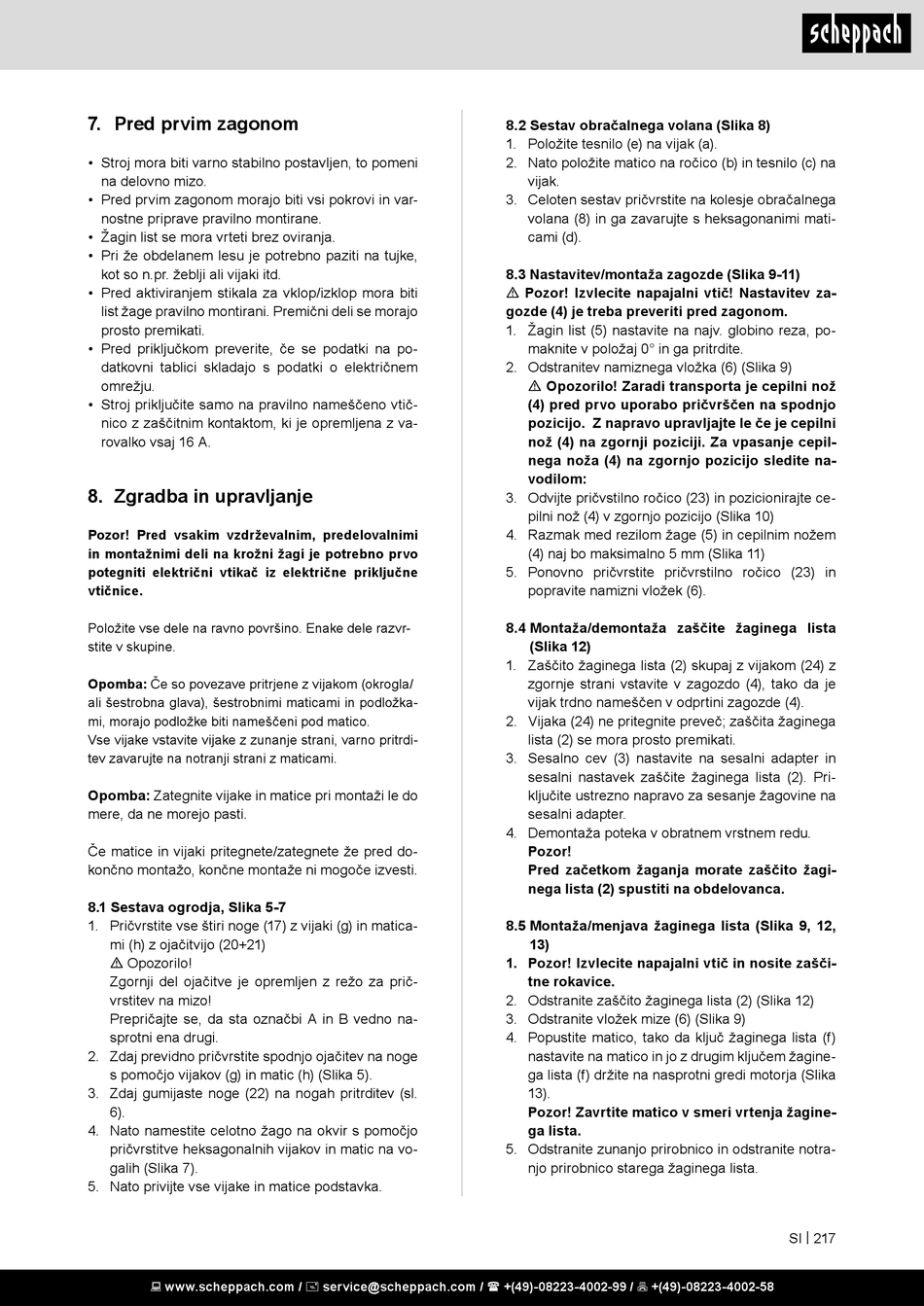

7. Pred prvim zagonom

• Stroj mora biti varno stabilno postavljen, to pomeni
na delovno mizo.
• Pred prvim zagonom morajo biti vsi pokrovi in var-
nostne priprave pravilno montirane.
• Žagin list se mora vrteti brez oviranja.
• Pri že obdelanem lesu je potrebno paziti na tujke,
kot so n.pr. žeblji ali vijaki itd.
• Pred aktiviranjem stikala za vklop/izklop mora biti
list žage pravilno montirani. Premični deli se morajo
prosto premikati.
• Pred priključkom preverite, če se podatki na po-
datkovni tablici skladajo s podatki o električnem
omrežju.
• Stroj priključite samo na pravilno nameščeno vtič-
nico z zaščitnim kontaktom, ki je opremljena z va-
rovalko vsaj 16 A.

8. Zgradba in upravljanje

Pozor! Pred vsakim vzdrževalnim, predelovalnimi
in montažnimi deli na krožni žagi je potrebno prvo
potegniti električni vtikač iz električne priključne
vtičnice.
Položite vse dele na ravno površino. Enake dele razvr-
stite v skupine.
Opomba: Če so povezave pritrjene z vijakom (okrogla/
ali šestrobna glava), šestrobnimi maticami in podložka-
mi, morajo podložke biti nameščeni pod matico.
Vse vijake vstavite vijake z zunanje strani, varno pritrdi-
tev zavarujte na notranji strani z maticami.
Opomba: Zategnite vijake in matice pri montaži le do
mere, da ne morejo pasti.
Če matice in vijaki pritegnete/zategnete že pred do-
končno montažo, končne montaže ni mogoče izvesti.
8.1 Sestava ogrodja, Slika 5-7
1. Pričvrstite vse štiri noge (17) z vijaki (g) in matica-
mi (h) z ojačitvijo (20+21)
m Opozorilo!
Zgornji del ojačitve je opremljen z režo za prič-
vrstitev na mizo!
Prepričajte se, da sta označbi A in B vedno na-
sprotni ena drugi.
2. Zdaj previdno pričvrstite spodnjo ojačitev na noge
s pomočjo vijakov (g) in matic (h) (Slika 5).
3. Zdaj gumijaste noge (22) na nogah pritrditev (sl.
6).
4. Nato namestite celotno žago na okvir s pomočjo
pričvrstitve heksagonalnih vijakov in matic na vo-
galih (Slika 7).
5. Nato privijte vse vijake in matice podstavka.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.2 Sestav obračalnega volana (Slika 8)
1. Položite tesnilo (e) na vijak (a).
2. Nato položite matico na ročico (b) in tesnilo (c) na
vijak.
3. Celoten sestav pričvrstite na kolesje obračalnega
volana (8) in ga zavarujte s heksagonanimi mati-
cami (d).
8.3 Nastavitev/montaža zagozde (Slika 9-11)
m Pozor! Izvlecite napajalni vtič! Nastavitev za-
gozde (4) je treba preveriti pred zagonom.
1. Žagin list (5) nastavite na najv. globino reza, po-
maknite v položaj 0° in ga pritrdite.
2. Odstranitev namiznega vložka (6) (Slika 9)
m Opozorilo! Zaradi transporta je cepilni nož
(4) pred prvo uporabo pričvrščen na spodnjo
pozicijo. Z napravo upravljajte le če je cepilni
nož (4) na zgornji poziciji. Za vpasanje cepil-
nega noža (4) na zgornjo pozicijo sledite na-
vodilom:
3. Odvijte pričvstilno ročico (23) in pozicionirajte ce-
pilni nož (4) v zgornjo pozicijo (Slika 10)
4. Razmak med rezilom žage (5) in cepilnim nožem
(4) naj bo maksimalno 5 mm (Slika 11)
5. Ponovno pričvrstite pričvrstilno ročico (23) in
popravite namizni vložek (6).
8.4 Montaža/demontaža zaščite žaginega lista
(Slika 12)
1. Zaščito žaginega lista (2) skupaj z vijakom (24) z
zgornje strani vstavite v zagozdo (4), tako da je
vijak trdno nameščen v odprtini zagozde (4).
2. Vijaka (24) ne pritegnite preveč; zaščita žaginega
lista (2) se mora prosto premikati.
3. Sesalno cev (3) nastavite na sesalni adapter in
sesalni nastavek zaščite žaginega lista (2). Pri-
ključite ustrezno napravo za sesanje žagovine na
sesalni adapter.
4. Demontaža poteka v obratnem vrstnem redu.
Pozor!
Pred začetkom žaganja morate zaščito žagi-
nega lista (2) spustiti na obdelovanca.
8.5 Montaža/menjava žaginega lista (Slika 9, 12,
13)
1. Pozor! Izvlecite napajalni vtič in nosite zašči-
tne rokavice.
2. Odstranite zaščito žaginega lista (2) (Slika 12)
3. Odstranite vložek mize (6) (Slika 9)
4. Popustite matico, tako da ključ žaginega lista (f)
nastavite na matico in jo z drugim ključem žagine-
ga lista (f) držite na nasprotni gredi motorja (Slika
13).
Pozor! Zavrtite matico v smeri vrtenja žagine-
ga lista.
5. Odstranite zunanjo prirobnico in odstranite notra-
njo prirobnico starega žaginega lista.
