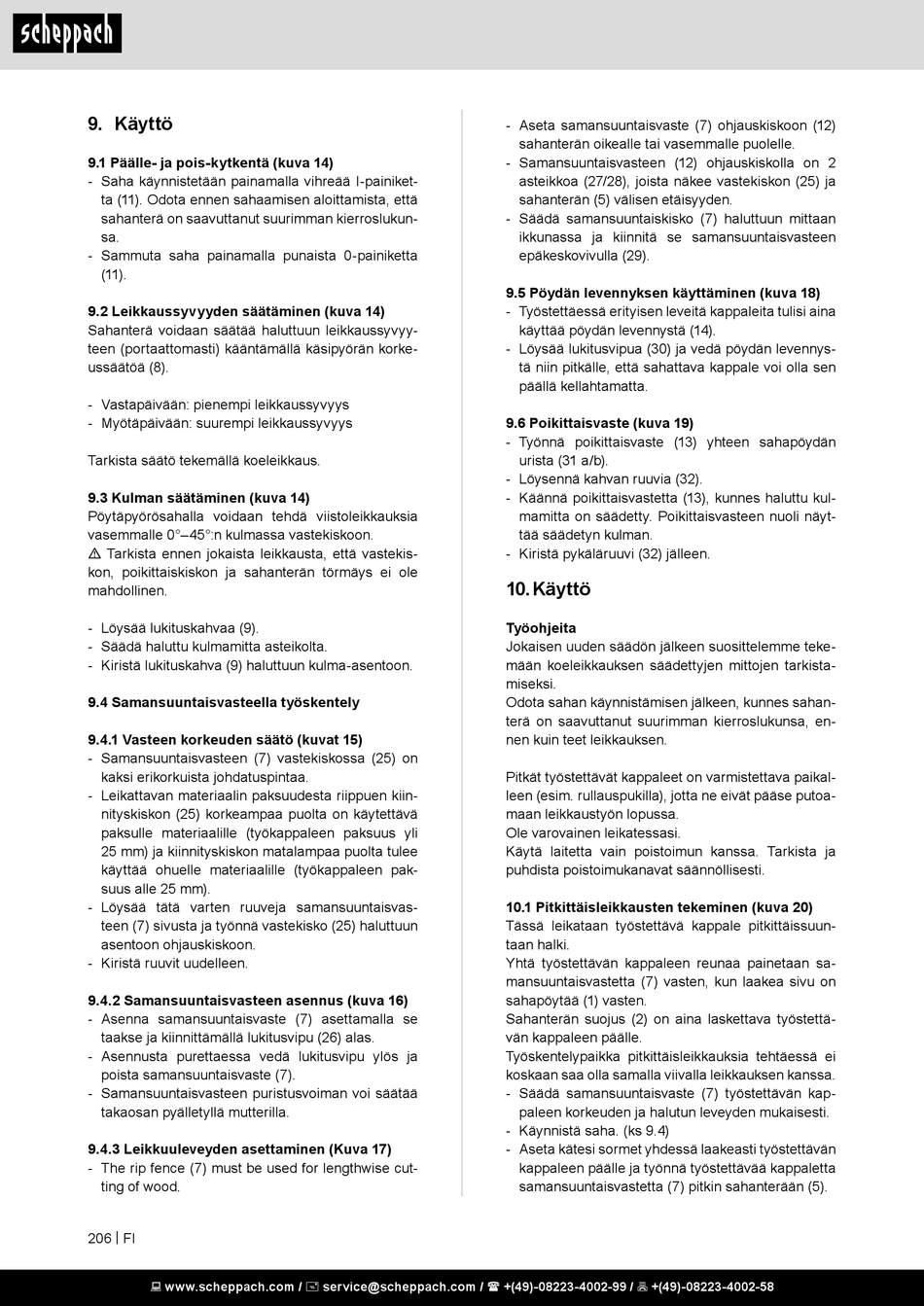

9. Käyttö
9.1 Päälle- ja pois-kytkentä (kuva 14)
- Saha käynnistetään painamalla vihreää I-painiket-
ta (11). Odota ennen sahaamisen aloittamista, että
sahanterä on saavuttanut suurimman kierroslukun-
sa.
- Sammuta saha painamalla punaista 0-painiketta
(11).
9.2 Leikkaussyvyyden säätäminen (kuva 14)
Sahanterä voidaan säätää haluttuun leikkaussyvyy-
teen (portaattomasti) kääntämällä käsipyörän korke-
ussäätöä (8).
- Vastapäivään: pienempi leikkaussyvyys
- Myötäpäivään: suurempi leikkaussyvyys
Tarkista säätö tekemällä koeleikkaus.
9.3 Kulman säätäminen (kuva 14)
Pöytäpyörösahalla voidaan tehdä viistoleikkauksia
vasemmalle 0°–45°:n kulmassa vastekiskoon.
m Tarkista ennen jokaista leikkausta, että vastekis-
kon, poikittaiskiskon ja sahanterän törmäys ei ole
mahdollinen.
- Löysää lukituskahvaa (9).
- Säädä haluttu kulmamitta asteikolta.
- Kiristä lukituskahva (9) haluttuun kulma-asentoon.
9.4 Samansuuntaisvasteella työskentely
9.4.1 Vasteen korkeuden säätö (kuvat 15)
- Samansuuntaisvasteen (7) vastekiskossa (25) on
kaksi erikorkuista johdatuspintaa.
- Leikattavan materiaalin paksuudesta riippuen kiin-
nityskiskon (25) korkeampaa puolta on käytettävä
paksulle materiaalille (työkappaleen paksuus yli
25 mm) ja kiinnityskiskon matalampaa puolta tulee
käyttää ohuelle materiaalille (työkappaleen pak-
suus alle 25 mm).
- Löysää tätä varten ruuveja samansuuntaisvas-
teen (7) sivusta ja työnnä vastekisko (25) haluttuun
asentoon ohjauskiskoon.
- Kiristä ruuvit uudelleen.
9.4.2 Samansuuntaisvasteen asennus (kuva 16)
- Asenna samansuuntaisvaste (7) asettamalla se
taakse ja kiinnittämällä lukitusvipu (26) alas.
- Asennusta purettaessa vedä lukitusvipu ylös ja
poista samansuuntaisvaste (7).
- Samansuuntaisvasteen puristusvoiman voi säätää
takaosan pyälletyllä mutterilla.
9.4.3 Leikkuuleveyden asettaminen (Kuva 17)
- The rip fence (7) must be used for lengthwise cut-
ting of wood.
206 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
- Aseta samansuuntaisvaste (7) ohjauskiskoon (12)
sahanterän oikealle tai vasemmalle puolelle.
- Samansuuntaisvasteen (12) ohjauskiskolla on 2
asteikkoa (27/28), joista näkee vastekiskon (25) ja
sahanterän (5) välisen etäisyyden.
- Säädä samansuuntaiskisko (7) haluttuun mittaan
ikkunassa ja kiinnitä se samansuuntaisvasteen
epäkeskovivulla (29).
9.5 Pöydän levennyksen käyttäminen (kuva 18)
- Työstettäessä erityisen leveitä kappaleita tulisi aina
käyttää pöydän levennystä (14).
- Löysää lukitusvipua (30) ja vedä pöydän levennys-
tä niin pitkälle, että sahattava kappale voi olla sen
päällä kellahtamatta.
9.6 Poikittaisvaste (kuva 19)
- Työnnä poikittaisvaste (13) yhteen sahapöydän
urista (31 a/b).
- Löysennä kahvan ruuvia (32).
- Käännä poikittaisvastetta (13), kunnes haluttu kul-
mamitta on säädetty. Poikittaisvasteen nuoli näyt-
tää säädetyn kulman.
- Kiristä pykäläruuvi (32) jälleen.
10. Käyttö
Työohjeita
Jokaisen uuden säädön jälkeen suosittelemme teke-
mään koeleikkauksen säädettyjen mittojen tarkista-
miseksi.
Odota sahan käynnistämisen jälkeen, kunnes sahan-
terä on saavuttanut suurimman kierroslukunsa, en-
nen kuin teet leikkauksen.
Pitkät työstettävät kappaleet on varmistettava paikal-
leen (esim. rullauspukilla), jotta ne eivät pääse putoa-
maan leikkaustyön lopussa.
Ole varovainen leikatessasi.
Käytä laitetta vain poistoimun kanssa. Tarkista ja
puhdista poistoimukanavat säännöllisesti.
10.1 Pitkittäisleikkausten tekeminen (kuva 20)
Tässä leikataan työstettävä kappale pitkittäissuun-
taan halki.
Yhtä työstettävän kappaleen reunaa painetaan sa-
mansuuntaisvastetta (7) vasten, kun laakea sivu on
sahapöytää (1) vasten.
Sahanterän suojus (2) on aina laskettava työstettä-
vän kappaleen päälle.
Työskentelypaikka pitkittäisleikkauksia tehtäessä ei
koskaan saa olla samalla viivalla leikkauksen kanssa.
- Säädä samansuuntaisvaste (7) työstettävän kap-
paleen korkeuden ja halutun leveyden mukaisesti.
- Käynnistä saha. (ks 9.4)
- Aseta kätesi sormet yhdessä laakeasti työstettävän
kappaleen päälle ja työnnä työstettävää kappaletta
samansuuntaisvastetta (7) pitkin sahanterään (5).
