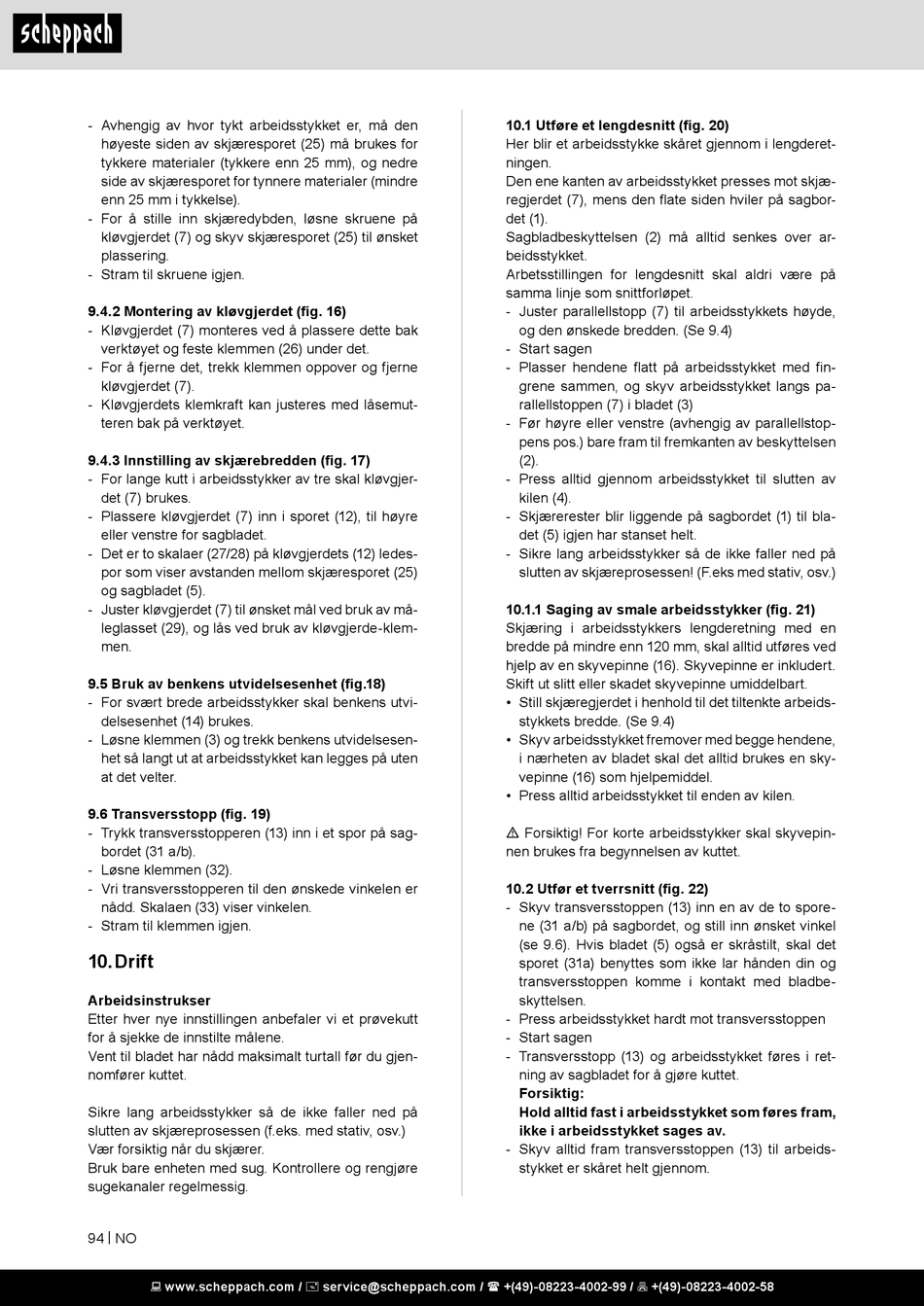

- Avhengig av hvor tykt arbeidsstykket er, må den
høyeste siden av skjæresporet (25) må brukes for
tykkere materialer (tykkere enn 25 mm), og nedre
side av skjæresporet for tynnere materialer (mindre
enn 25 mm i tykkelse).
- For å stille inn skjæredybden, løsne skruene på
kløvgjerdet (7) og skyv skjæresporet (25) til ønsket
plassering.
- Stram til skruene igjen.
9.4.2 Montering av kløvgjerdet (fig. 16)
- Kløvgjerdet (7) monteres ved å plassere dette bak
verktøyet og feste klemmen (26) under det.
- For å fjerne det, trekk klemmen oppover og fjerne
kløvgjerdet (7).
- Kløvgjerdets klemkraft kan justeres med låsemut-
teren bak på verktøyet.
9.4.3 Innstilling av skjærebredden (fig. 17)
- For lange kutt i arbeidsstykker av tre skal kløvgjer-
det (7) brukes.
- Plassere kløvgjerdet (7) inn i sporet (12), til høyre
eller venstre for sagbladet.
- Det er to skalaer (27/28) på kløvgjerdets (12) ledes-
por som viser avstanden mellom skjæresporet (25)
og sagbladet (5).
- Juster kløvgjerdet (7) til ønsket mål ved bruk av må-
leglasset (29), og lås ved bruk av kløvgjerde-klem-
men.
9.5 Bruk av benkens utvidelsesenhet (fig.18)
- For svært brede arbeidsstykker skal benkens utvi-
delsesenhet (14) brukes.
- Løsne klemmen (3) og trekk benkens utvidelsesen-
het så langt ut at arbeidsstykket kan legges på uten
at det velter.
9.6 Transversstopp (fig. 19)
- Trykk transversstopperen (13) inn i et spor på sag-
bordet (31 a/b).
- Løsne klemmen (32).
- Vri transversstopperen til den ønskede vinkelen er
nådd. Skalaen (33) viser vinkelen.
- Stram til klemmen igjen.

10. Drift

Arbeidsinstrukser
Etter hver nye innstillingen anbefaler vi et prøvekutt
for å sjekke de innstilte målene.
Vent til bladet har nådd maksimalt turtall før du gjen-
nomfører kuttet.
Sikre lang arbeidsstykker så de ikke faller ned på
slutten av skjæreprosessen (f.eks. med stativ, osv.)
Vær forsiktig når du skjærer.
Bruk bare enheten med sug. Kontrollere og rengjøre
sugekanaler regelmessig.
94 | NO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.1 Utføre et lengdesnitt (fig. 20)
Her blir et arbeidsstykke skåret gjennom i lengderet-
ningen.
Den ene kanten av arbeidsstykket presses mot skjæ-
regjerdet (7), mens den flate siden hviler på sagbor-
det (1).
Sagbladbeskyttelsen (2) må alltid senkes over ar-
beidsstykket.
Arbetsstillingen for lengdesnitt skal aldri være på
samma linje som snittforløpet.
- Juster parallellstopp (7) til arbeidsstykkets høyde,
og den ønskede bredden. (Se 9.4)
- Start sagen
- Plasser hendene flatt på arbeidsstykket med fin-
grene sammen, og skyv arbeidsstykket langs pa-
rallellstoppen (7) i bladet (3)
- Før høyre eller venstre (avhengig av parallellstop-
pens pos.) bare fram til fremkanten av beskyttelsen
(2).
- Press alltid gjennom arbeidsstykket til slutten av
kilen (4).
- Skjærerester blir liggende på sagbordet (1) til bla-
det (5) igjen har stanset helt.
- Sikre lang arbeidsstykker så de ikke faller ned på
slutten av skjæreprosessen! (F.eks med stativ, osv.)
10.1.1 Saging av smale arbeidsstykker (fig. 21)
Skjæring i arbeidsstykkers lengderetning med en
bredde på mindre enn 120 mm, skal alltid utføres ved
hjelp av en skyvepinne (16). Skyvepinne er inkludert.
Skift ut slitt eller skadet skyvepinne umiddelbart.
• Still skjæregjerdet i henhold til det tiltenkte arbeids-
stykkets bredde. (Se 9.4)
• Skyv arbeidsstykket fremover med begge hendene,
i nærheten av bladet skal det alltid brukes en sky-
vepinne (16) som hjelpemiddel.
• Press alltid arbeidsstykket til enden av kilen.
m Forsiktig! For korte arbeidsstykker skal skyvepin-
nen brukes fra begynnelsen av kuttet.
10.2 Utfør et tverrsnitt (fig. 22)
- Skyv transversstoppen (13) inn en av de to spore-
ne (31 a/b) på sagbordet, og still inn ønsket vinkel
(se 9.6). Hvis bladet (5) også er skråstilt, skal det
sporet (31a) benyttes som ikke lar hånden din og
transversstoppen komme i kontakt med bladbe-
skyttelsen.
- Press arbeidsstykket hardt mot transversstoppen
- Start sagen
- Transversstopp (13) og arbeidsstykket føres i ret-
ning av sagbladet for å gjøre kuttet.
Forsiktig:
Hold alltid fast i arbeidsstykket som føres fram,
ikke i arbeidsstykket sages av.
- Skyv alltid fram transversstoppen (13) til arbeids-
stykket er skåret helt gjennom.
