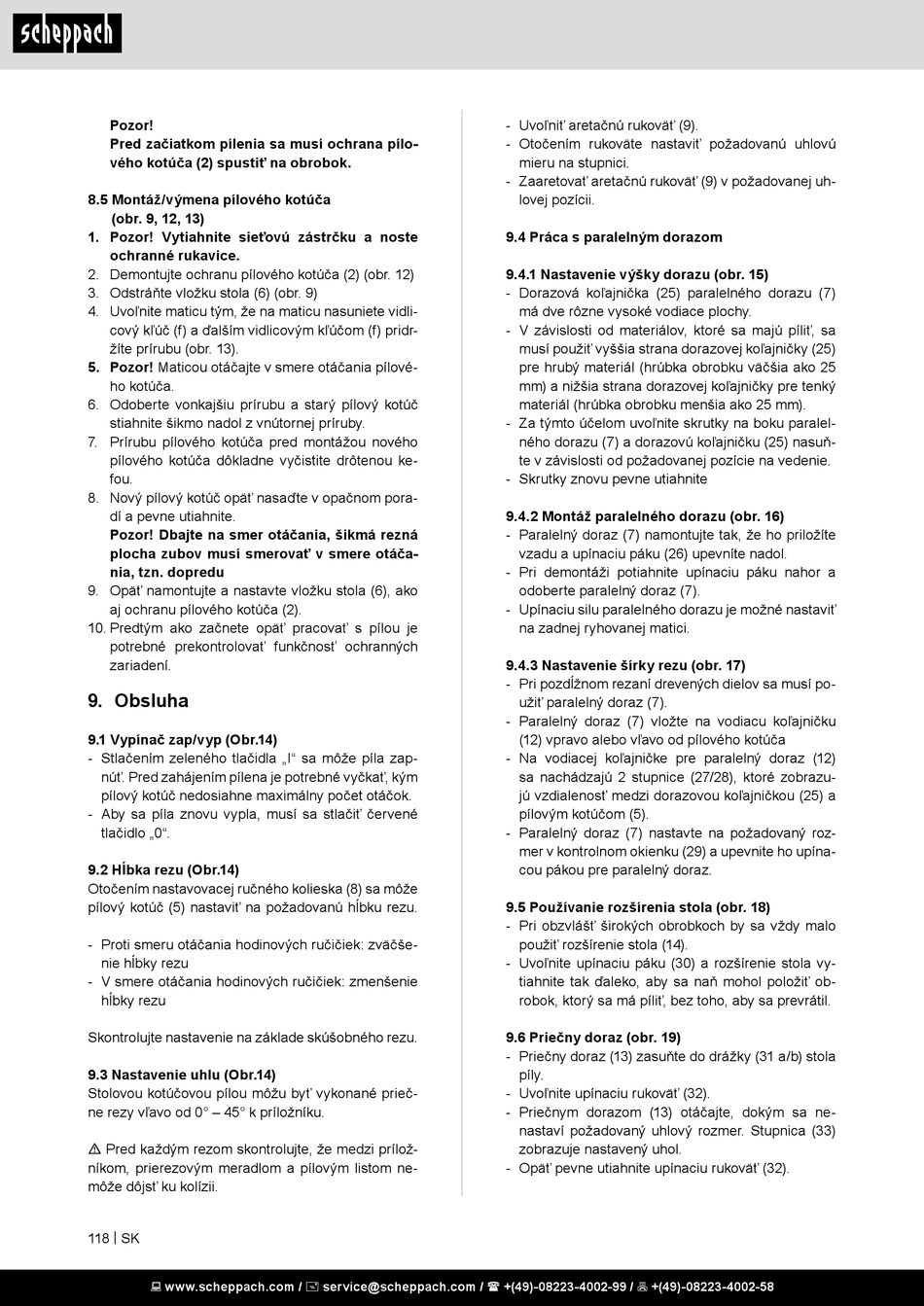

Pozor!
Pred začiatkom pílenia sa musí ochrana pílo-
vého kotúča (2) spustiť na obrobok.
8.5 Montáž/výmena pílového kotúča
(obr. 9, 12, 13)
1. Pozor! Vytiahnite sieťovú zástrčku a noste
ochranné rukavice.
2. Demontujte ochranu pílového kotúča (2) (obr. 12)
3. Odstráňte vložku stola (6) (obr. 9)
4. Uvoľnite maticu tým, že na maticu nasuniete vidli-
cový kľúč (f) a ďalším vidlicovým kľúčom (f) pridr-
žíte prírubu (obr. 13).
5. Pozor! Maticou otáčajte v smere otáčania pílové-
ho kotúča.
6. Odoberte vonkajšiu prírubu a starý pílový kotúč
stiahnite šikmo nadol z vnútornej príruby.
7. Prírubu pílového kotúča pred montážou nového
pílového kotúča dôkladne vyčistite drôtenou ke-
fou.
8. Nový pílový kotúč opäť nasaďte v opačnom pora-
dí a pevne utiahnite.
Pozor! Dbajte na smer otáčania, šikmá rezná
plocha zubov musí smerovať v smere otáča-
nia, tzn. dopredu
9. Opäť namontujte a nastavte vložku stola (6), ako
aj ochranu pílového kotúča (2).
10. Predtým ako začnete opäť pracovať s pílou je
potrebné prekontrolovať funkčnosť ochranných
zariadení.

9. Obsluha

9.1 Vypínač zap/vyp (Obr.14)
- Stlačením zeleného tlačidla „I" sa môže píla zap-
núť. Pred zahájením pílena je potrebné vyčkať, kým
pílový kotúč nedosiahne maximálny počet otáčok.
- Aby sa píla znovu vypla, musí sa stlačiť červené
tlačidlo „0".
9.2 Hĺbka rezu (Obr.14)
Otočením nastavovacej ručného kolieska (8) sa môže
pílový kotúč (5) nastaviť na požadovanú hĺbku rezu.
- Proti smeru otáčania hodinových ručičiek: zväčše-
nie hĺbky rezu
- V smere otáčania hodinových ručičiek: zmenšenie
hĺbky rezu
Skontrolujte nastavenie na základe skúšobného rezu.
9.3 Nastavenie uhlu (Obr.14)
Stolovou kotúčovou pílou môžu byť vykonané prieč-
ne rezy vľavo od 0° – 45° k príložníku.
m Pred každým rezom skontrolujte, že medzi prílož-
níkom, prierezovým meradlom a pílovým listom ne-
môže dôjsť ku kolízii.
118 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
- Uvoľniť aretačnú rukoväť (9).
- Otočením rukoväte nastaviť požadovanú uhlovú
mieru na stupnici.
- Zaaretovať aretačnú rukoväť (9) v požadovanej uh-
lovej pozícii.
9.4 Práca s paralelným dorazom
9.4.1 Nastavenie výšky dorazu (obr. 15)
- Dorazová koľajnička (25) paralelného dorazu (7)
má dve rôzne vysoké vodiace plochy.
- V závislosti od materiálov, ktoré sa majú píliť, sa
musí použiť vyššia strana dorazovej koľajničky (25)
pre hrubý materiál (hrúbka obrobku väčšia ako 25
mm) a nižšia strana dorazovej koľajničky pre tenký
materiál (hrúbka obrobku menšia ako 25 mm).
- Za týmto účelom uvoľnite skrutky na boku paralel-
ného dorazu (7) a dorazovú koľajničku (25) nasuň-
te v závislosti od požadovanej pozície na vedenie.
- Skrutky znovu pevne utiahnite
9.4.2 Montáž paralelného dorazu (obr. 16)
- Paralelný doraz (7) namontujte tak, že ho priložíte
vzadu a upínaciu páku (26) upevníte nadol.
- Pri demontáži potiahnite upínaciu páku nahor a
odoberte paralelný doraz (7).
- Upínaciu silu paralelného dorazu je možné nastaviť
na zadnej ryhovanej matici.
9.4.3 Nastavenie šírky rezu (obr. 17)
- Pri pozdĺžnom rezaní drevených dielov sa musí po-
užiť paralelný doraz (7).
- Paralelný doraz (7) vložte na vodiacu koľajničku
(12) vpravo alebo vľavo od pílového kotúča
- Na vodiacej koľajničke pre paralelný doraz (12)
sa nachádzajú 2 stupnice (27/28), ktoré zobrazu-
jú vzdialenosť medzi dorazovou koľajničkou (25) a
pílovým kotúčom (5).
- Paralelný doraz (7) nastavte na požadovaný roz-
mer v kontrolnom okienku (29) a upevnite ho upína-
cou pákou pre paralelný doraz.
9.5 Používanie rozšírenia stola (obr. 18)
- Pri obzvlášť širokých obrobkoch by sa vždy malo
použiť rozšírenie stola (14).
- Uvoľnite upínaciu páku (30) a rozšírenie stola vy-
tiahnite tak ďaleko, aby sa naň mohol položiť ob-
robok, ktorý sa má píliť, bez toho, aby sa prevrátil.
9.6 Priečny doraz (obr. 19)
- Priečny doraz (13) zasuňte do drážky (31 a/b) stola
píly.
- Uvoľnite upínaciu rukoväť (32).
- Priečnym dorazom (13) otáčajte, dokým sa ne-
nastaví požadovaný uhlový rozmer. Stupnica (33)
zobrazuje nastavený uhol.
- Opäť pevne utiahnite upínaciu rukoväť (32).
