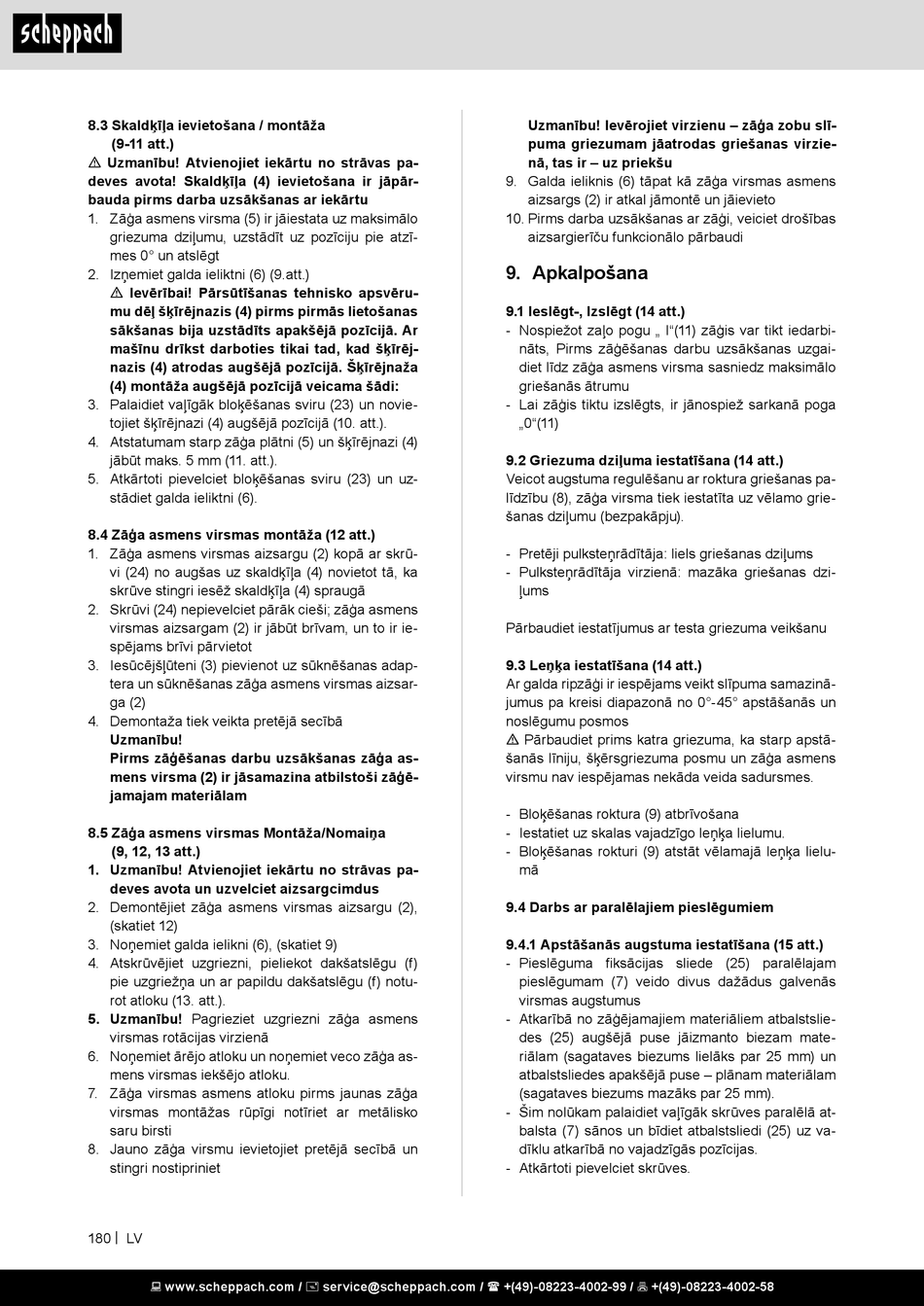

8.3 Skaldķīļa ievietošana / montāža
(9-11 att.)
m Uzmanību! Atvienojiet iekārtu no strāvas pa-
deves avota! Skaldķīļa (4) ievietošana ir jāpār-
bauda pirms darba uzsākšanas ar iekārtu
1. Zāģa asmens virsma (5) ir jāiestata uz maksimālo
griezuma dziļumu, uzstādīt uz pozīciju pie atzī-
mes 0° un atslēgt
2. Izņemiet galda ieliktni (6) (9.att.)
m Ievērībai! Pārsūtīšanas tehnisko apsvēru-
mu dēļ šķīrējnazis (4) pirms pirmās lietošanas
sākšanas bija uzstādīts apakšējā pozīcijā. Ar
mašīnu drīkst darboties tikai tad, kad šķīrēj-
nazis (4) atrodas augšējā pozīcijā. Šķīrējnaža
(4) montāža augšējā pozīcijā veicama šādi:
3. Palaidiet vaļīgāk bloķēšanas sviru (23) un novie-
tojiet šķīrējnazi (4) augšējā pozīcijā (10. att.).
4. Atstatumam starp zāģa plātni (5) un šķīrējnazi (4)
jābūt maks. 5 mm (11. att.).
5. Atkārtoti pievelciet bloķēšanas sviru (23) un uz-
stādiet galda ieliktni (6).
8.4 Zāģa asmens virsmas montāža (12 att.)
1. Zāģa asmens virsmas aizsargu (2) kopā ar skrū-
vi (24) no augšas uz skaldķīļa (4) novietot tā, ka
skrūve stingri iesēž skaldķīļa (4) spraugā
2. Skrūvi (24) nepievelciet pārāk cieši; zāģa asmens
virsmas aizsargam (2) ir jābūt brīvam, un to ir ie-
spējams brīvi pārvietot
3. Iesūcējšļūteni (3) pievienot uz sūknēšanas adap-
tera un sūknēšanas zāģa asmens virsmas aizsar-
ga (2)
4. Demontaža tiek veikta pretējā secībā
Uzmanību!
Pirms zāģēšanas darbu uzsākšanas zāģa as-
mens virsma (2) ir jāsamazina atbilstoši zāģē-
jamajam materiālam
8.5 Zāģa asmens virsmas Montāža/Nomaiņa
(9, 12, 13 att.)
1. Uzmanību! Atvienojiet iekārtu no strāvas pa-
deves avota un uzvelciet aizsargcimdus
2. Demontējiet zāģa asmens virsmas aizsargu (2),
(skatiet 12)
3. Noņemiet galda ielikni (6), (skatiet 9)
4. Atskrūvējiet uzgriezni, pieliekot dakšatslēgu (f)
pie uzgriežņa un ar papildu dakšatslēgu (f) notu-
rot atloku (13. att.).
5. Uzmanību! Pagrieziet uzgriezni zāģa asmens
virsmas rotācijas virzienā
6. Noņemiet ārējo atloku un noņemiet veco zāģa as-
mens virsmas iekšējo atloku.
7. Zāģa virsmas asmens atloku pirms jaunas zāģa
virsmas montāžas rūpīgi notīriet ar metālisko
saru birsti
8. Jauno zāģa virsmu ievietojiet pretējā secībā un
stingri nostipriniet
