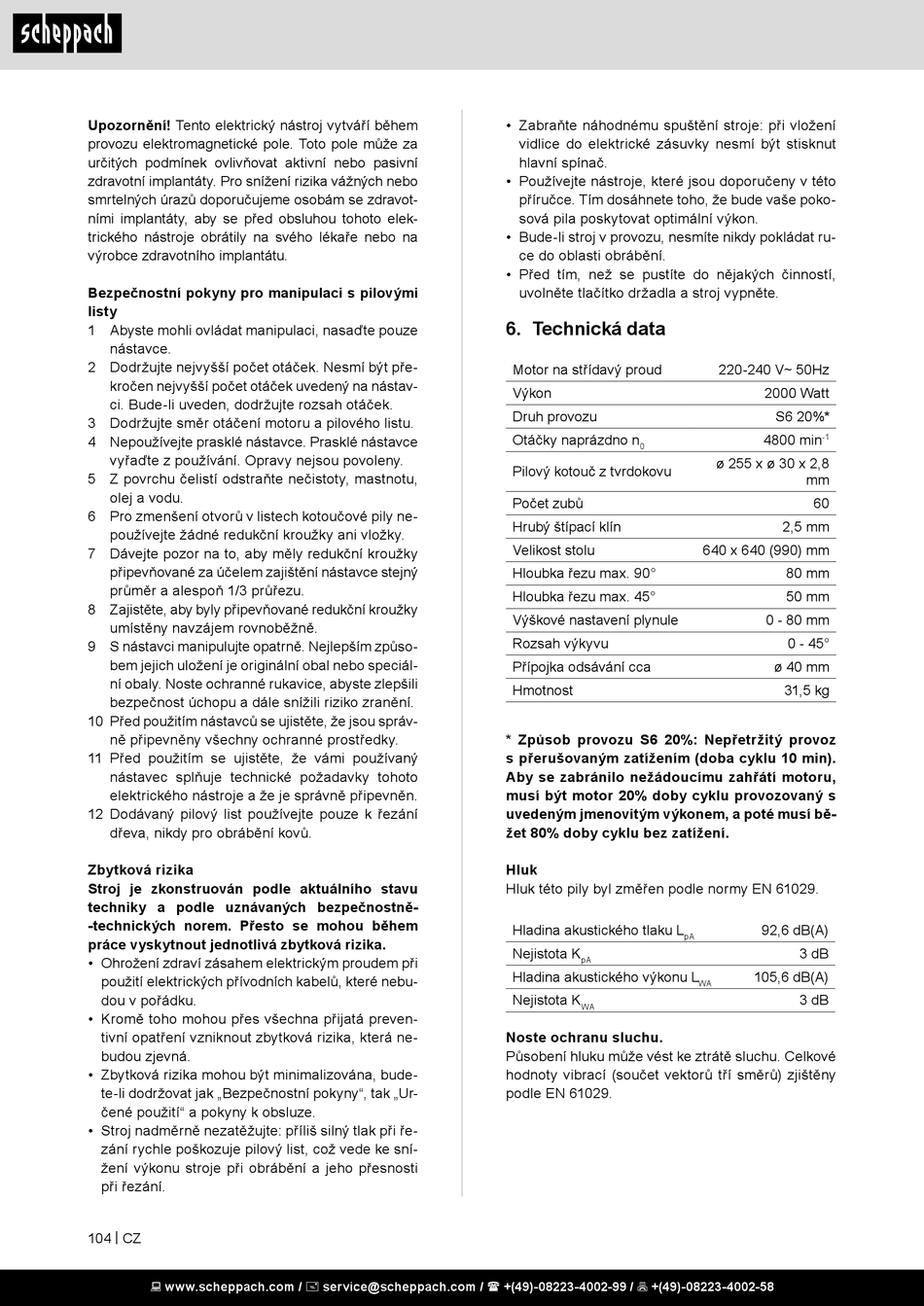

Upozornění! Tento elektrický nástroj vytváří během
provozu elektromagnetické pole. Toto pole může za
určitých podmínek ovlivňovat aktivní nebo pasivní
zdravotní implantáty. Pro snížení rizika vážných nebo
smrtelných úrazů doporučujeme osobám se zdravot-
ními implantáty, aby se před obsluhou tohoto elek-
trického nástroje obrátily na svého lékaře nebo na
výrobce zdravotního implantátu.
Bezpečnostní pokyny pro manipulaci s pilovými
listy
1 Abyste mohli ovládat manipulaci, nasaďte pouze
nástavce.
2 Dodržujte nejvyšší počet otáček. Nesmí být pře-
kročen nejvyšší počet otáček uvedený na nástav-
ci. Bude-li uveden, dodržujte rozsah otáček.
3 Dodržujte směr otáčení motoru a pilového listu.
4 Nepoužívejte prasklé nástavce. Prasklé nástavce
vyřaďte z používání. Opravy nejsou povoleny.
5 Z povrchu čelistí odstraňte nečistoty, mastnotu,
olej a vodu.
6 Pro zmenšení otvorů v listech kotoučové pily ne-
používejte žádné redukční kroužky ani vložky.
7 Dávejte pozor na to, aby měly redukční kroužky
připevňované za účelem zajištění nástavce stejný
průměr a alespoň 1/3 průřezu.
8 Zajistěte, aby byly připevňované redukční kroužky
umístěny navzájem rovnoběžně.
9 S nástavci manipulujte opatrně. Nejlepším způso-
bem jejich uložení je originální obal nebo speciál-
ní obaly. Noste ochranné rukavice, abyste zlepšili
bezpečnost úchopu a dále snížili riziko zranění.
10 Před použitím nástavců se ujistěte, že jsou správ-
ně připevněny všechny ochranné prostředky.
11 Před použitím se ujistěte, že vámi používaný
nástavec splňuje technické požadavky tohoto
elektrického nástroje a že je správně připevněn.
12 Dodávaný pilový list používejte pouze k řezání
dřeva, nikdy pro obrábění kovů.
Zbytková rizika
Stroj je zkonstruován podle aktuálního stavu
techniky a podle uznávaných bezpečnostně-
-technických norem. Přesto se mohou během
práce vyskytnout jednotlivá zbytková rizika.
• Ohrožení zdraví zásahem elektrickým proudem při
použití elektrických přívodních kabelů, které nebu-
dou v pořádku.
• Kromě toho mohou přes všechna přijatá preven-
tivní opatření vzniknout zbytková rizika, která ne-
budou zjevná.
• Zbytková rizika mohou být minimalizována, bude-
te-li dodržovat jak „Bezpečnostní pokyny", tak „Ur-
čené použití" a pokyny k obsluze.
• Stroj nadměrně nezatěžujte: příliš silný tlak při ře-
zání rychle poškozuje pilový list, což vede ke sní-
žení výkonu stroje při obrábění a jeho přesnosti
při řezání.
104 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Zabraňte náhodnému spuštění stroje: při vložení
vidlice do elektrické zásuvky nesmí být stisknut
hlavní spínač.
• Používejte nástroje, které jsou doporučeny v této
příručce. Tím dosáhnete toho, že bude vaše poko-
sová pila poskytovat optimální výkon.
• Bude-li stroj v provozu, nesmíte nikdy pokládat ru-
ce do oblasti obrábění.
• Před tím, než se pustíte do nějakých činností,
uvolněte tlačítko držadla a stroj vypněte.
6. Technická data
Motor na střídavý proud
Výkon
Druh provozu
Otáčky naprázdno n
0
Pilový kotouč z tvrdokovu
Počet zubů
Hrubý štípací klín
Velikost stolu
Hloubka řezu max. 90°
Hloubka řezu max. 45°
Výškové nastavení plynule
Rozsah výkyvu
Přípojka odsávání cca
Hmotnost
* Způsob provozu S6 20%: Nepřetržitý provoz
s přerušovaným zatížením (doba cyklu 10 min).
Aby se zabránilo nežádoucímu zahřátí motoru,
musí být motor 20% doby cyklu provozovaný s
uvedeným jmenovitým výkonem, a poté musí bě-
žet 80% doby cyklu bez zatížení.
Hluk
Hluk této pily byl změřen podle normy EN 61029.
Hladina akustického tlaku L
Nejistota K
pA
Hladina akustického výkonu L
Nejistota K
WA
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu. Celkové
hodnoty vibrací (součet vektorů tří směrů) zjištěny
podle EN 61029.
220-240 V~ 50Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8
mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
pA
3 dB
105,6 dB(A)
WA
3 dB
