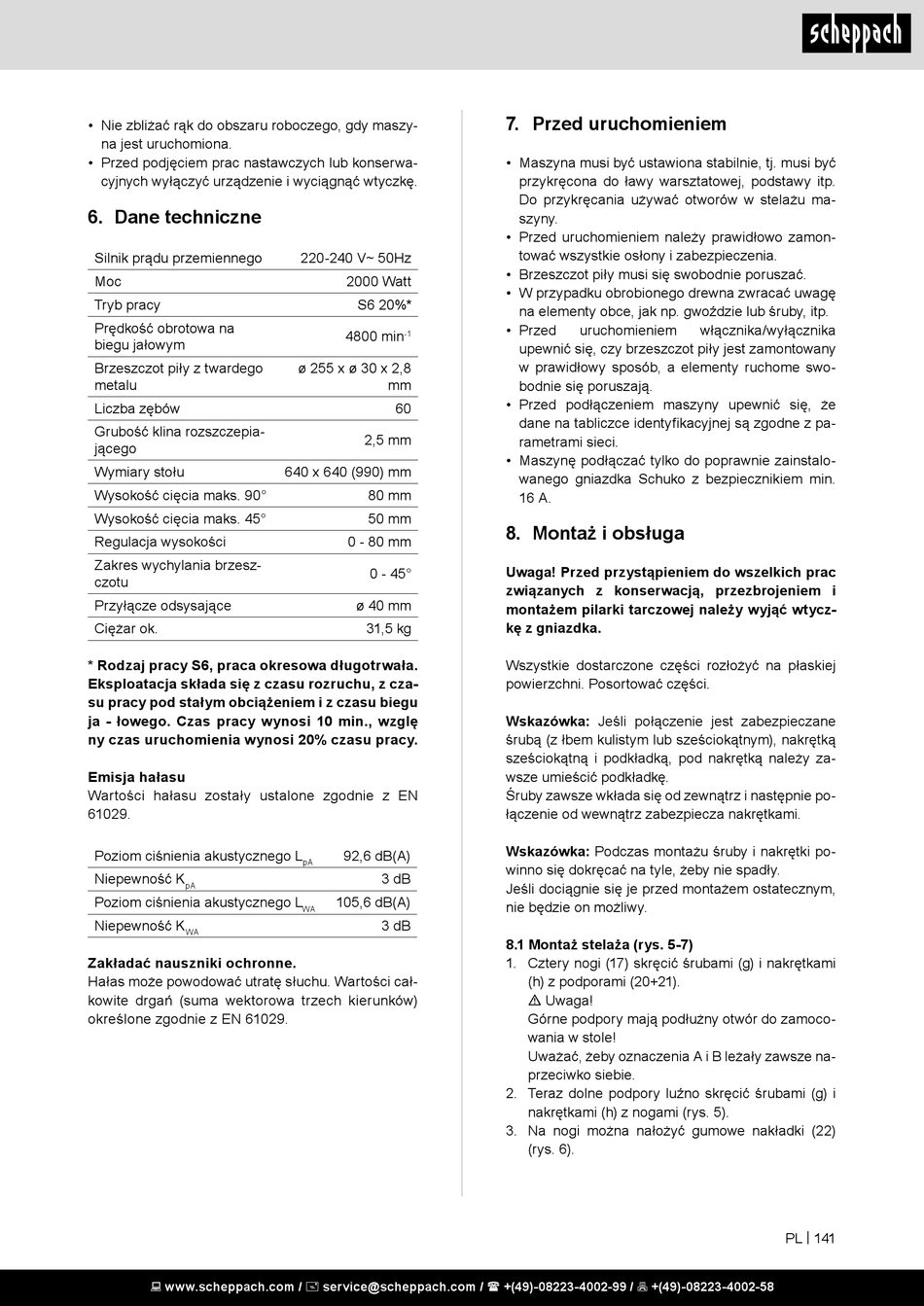

• Nie zbliżać rąk do obszaru roboczego, gdy maszy-
na jest uruchomiona.
• Przed podjęciem prac nastawczych lub konserwa-
cyjnych wyłączyć urządzenie i wyciągnąć wtyczkę.

6. Dane techniczne

Silnik prądu przemiennego
Moc
Tryb pracy
Prędkość obrotowa na
biegu jałowym
Brzeszczot piły z twardego
metalu
Liczba zębów
Grubość klina rozszczepia-
jącego
Wymiary stołu
Wysokość cięcia maks. 90°
Wysokość cięcia maks. 45°
Regulacja wysokości
Zakres wychylania brzesz-
czotu
Przyłącze odsysające
Ciężar ok.
* Rodzaj pracy S6, praca okresowa długotrwała.
Eksploatacja składa się z czasu rozruchu, z cza-
su pracy pod stałym obciążeniem i z czasu biegu
ja - łowego. Czas pracy wynosi 10 min., wzglę
ny czas uruchomienia wynosi 20% czasu pracy.
Emisja hałasu
Wartości hałasu zostały ustalone zgodnie z EN
61029.
Poziom ciśnienia akustycznego L
Niepewność K
pA
Poziom ciśnienia akustycznego L
Niepewność K
WA
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu. Wartości cał-
kowite drgań (suma wektorowa trzech kierunków)
określone zgodnie z EN 61029.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8
mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
pA
3 dB
105,6 dB(A)
WA
3 dB

7. Przed uruchomieniem

• Maszyna musi być ustawiona stabilnie, tj. musi być
przykręcona do ławy warsztatowej, podstawy itp.
Do przykręcania używać otworów w stelażu ma-
szyny.
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i zabezpieczenia.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem
upewnić się, czy brzeszczot piły jest zamontowany
w prawidłowy sposób, a elementy ruchome swo-
bodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że
dane na tabliczce identyfikacyjnej są zgodne z pa-
rametrami sieci.
• Maszynę podłączać tylko do poprawnie zainstalo-
wanego gniazdka Schuko z bezpiecznikiem min.
16 A.
8. Montaż i obsługa
Uwaga! Przed przystąpieniem do wszelkich prac
związanych z konserwacją, przezbrojeniem i
montażem pilarki tarczowej należy wyjąć wtycz-
kę z gniazdka.
Wszystkie dostarczone części rozłożyć na płaskiej
powierzchni. Posortować części.
Wskazówka: Jeśli połączenie jest zabezpieczane
śrubą (z łbem kulistym lub sześciokątnym), nakrętką
sześciokątną i podkładką, pod nakrętką należy za-
wsze umieścić podkładkę.
Śruby zawsze wkłada się od zewnątrz i następnie po-
łączenie od wewnątrz zabezpiecza nakrętkami.
Wskazówka: Podczas montażu śruby i nakrętki po-
winno się dokręcać na tyle, żeby nie spadły.
Jeśli dociągnie się je przed montażem ostatecznym,
nie będzie on możliwy.
8.1 Montaż stelaża (rys. 5-7)
1. Cztery nogi (17) skręcić śrubami (g) i nakrętkami
(h) z podporami (20+21).
m Uwaga!
Górne podpory mają podłużny otwór do zamoco-
wania w stole!
Uważać, żeby oznaczenia A i B leżały zawsze na-
przeciwko siebie.
2. Teraz dolne podpory luźno skręcić śrubami (g) i
nakrętkami (h) z nogami (rys. 5).
3. Na nogi można nałożyć gumowe nakładki (22)
(rys. 6).
włącznika/wyłącznika
PL | 141
