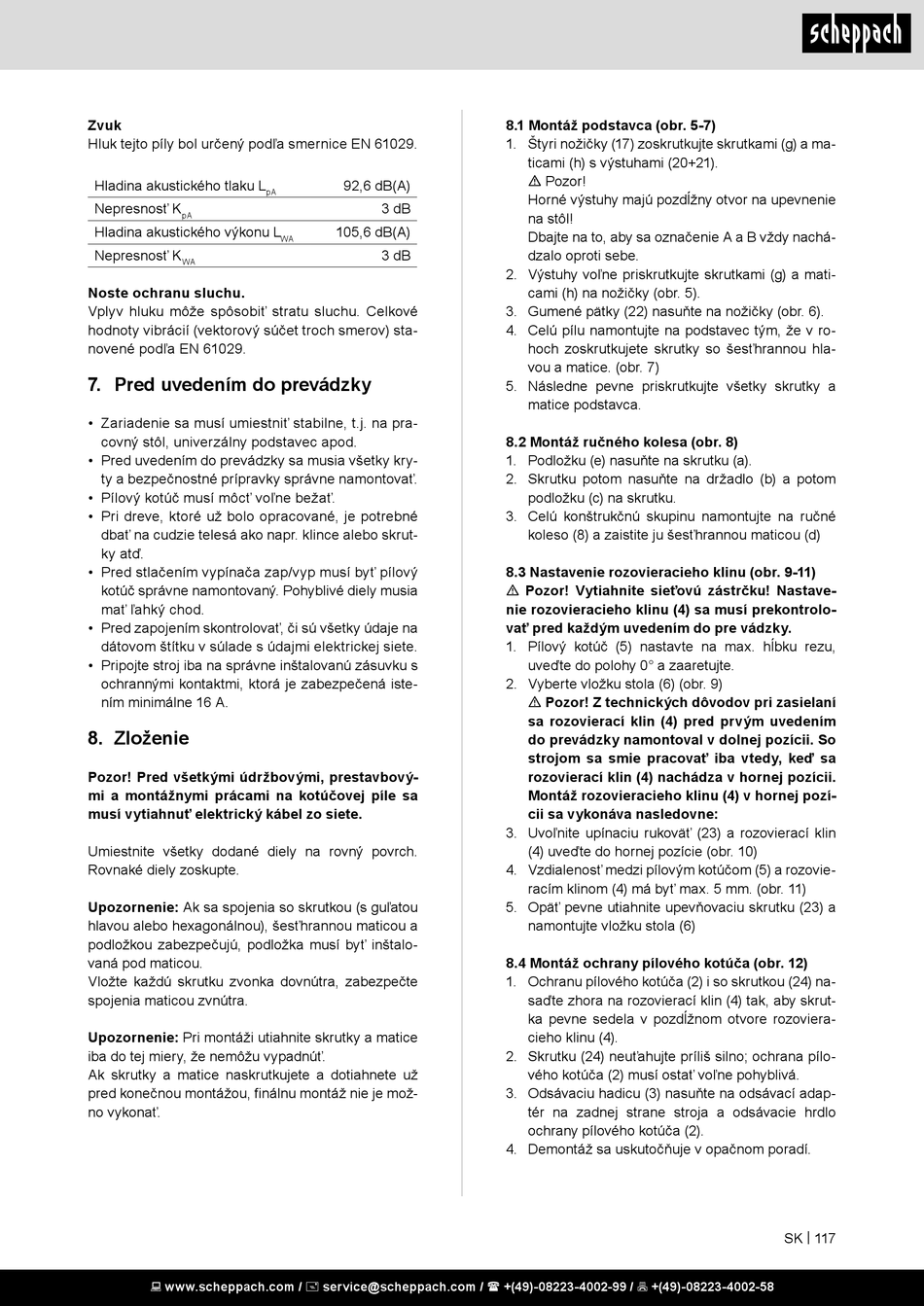

Zvuk
Hluk tejto píly bol určený podľa smernice EN 61029.
Hladina akustického tlaku L
Nepresnosť K
pA
Hladina akustického výkonu L
Nepresnosť K
WA
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu. Celkové
hodnoty vibrácií (vektorový súčet troch smerov) sta-
novené podľa EN 61029.
7. Pred uvedením do prevádzky
• Zariadenie sa musí umiestniť stabilne, t.j. na pra-
covný stôl, univerzálny podstavec apod.
• Pred uvedením do prevádzky sa musia všetky kry-
ty a bezpečnostné prípravky správne namontovať.
• Pílový kotúč musí môcť voľne bežať.
• Pri dreve, ktoré už bolo opracované, je potrebné
dbať na cudzie telesá ako napr. klince alebo skrut-
ky atď.
• Pred stlačením vypínača zap/vyp musí byť pílový
kotúč správne namontovaný. Pohyblivé diely musia
mať ľahký chod.
• Pred zapojením skontrolovať, či sú všetky údaje na
dátovom štítku v súlade s údajmi elektrickej siete.
• Pripojte stroj iba na správne inštalovanú zásuvku s
ochrannými kontaktmi, ktorá je zabezpečená iste-
ním minimálne 16 A.
8. Zloženie
Pozor! Pred všetkými údržbovými, prestavbový-
mi a montážnymi prácami na kotúčovej píle sa
musí vytiahnuť elektrický kábel zo siete.
Umiestnite všetky dodané diely na rovný povrch.
Rovnaké diely zoskupte.
Upozornenie: Ak sa spojenia so skrutkou (s guľatou
hlavou alebo hexagonálnou), šesťhrannou maticou a
podložkou zabezpečujú, podložka musí byť inštalo-
vaná pod maticou.
Vložte každú skrutku zvonka dovnútra, zabezpečte
spojenia maticou zvnútra.
Upozornenie: Pri montáži utiahnite skrutky a matice
iba do tej miery, že nemôžu vypadnúť.
Ak skrutky a matice naskrutkujete a dotiahnete už
pred konečnou montážou, finálnu montáž nie je mož-
no vykonať.
