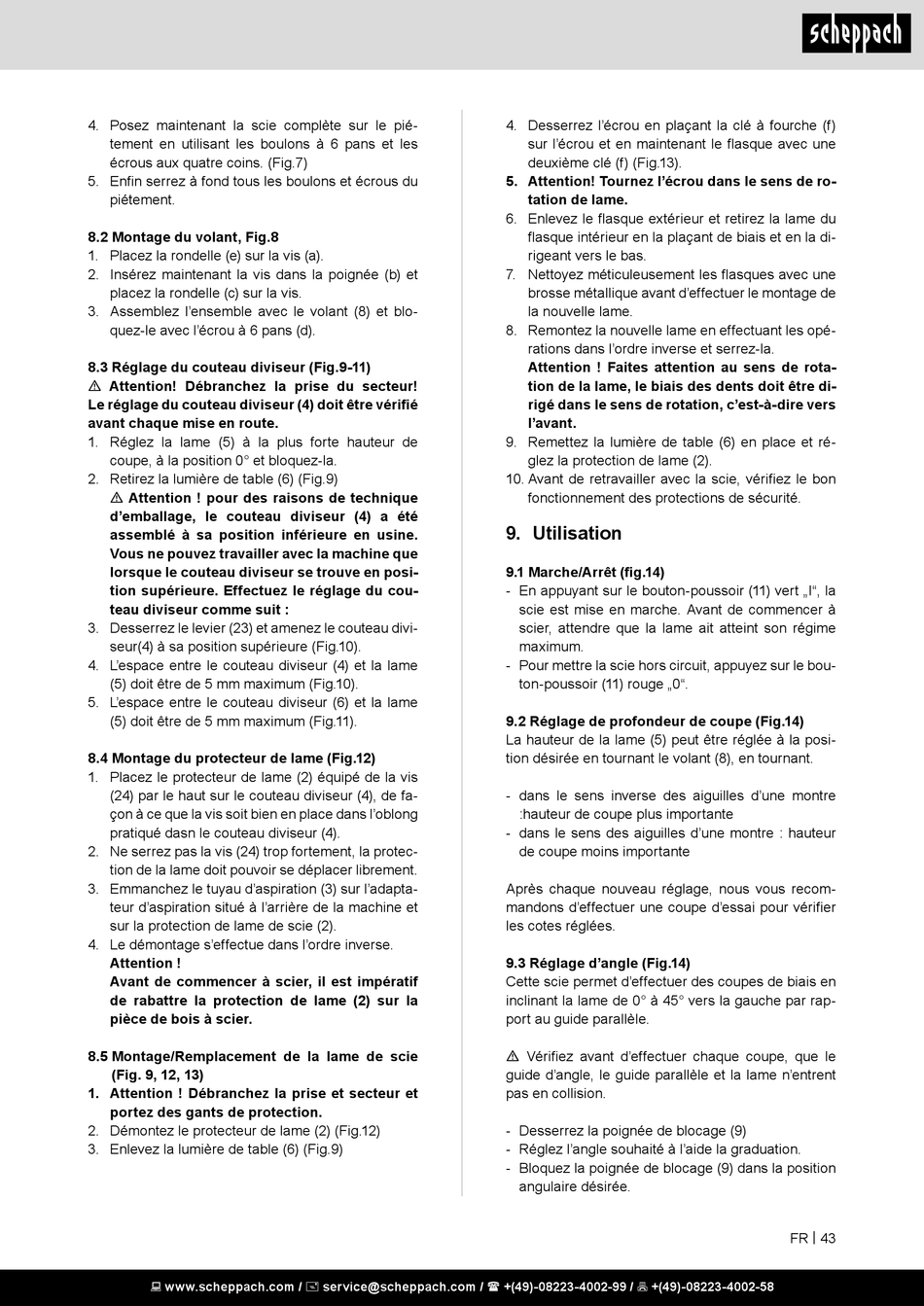

4. Posez maintenant la scie complète sur le pié-
tement en utilisant les boulons à 6 pans et les
écrous aux quatre coins. (Fig.7)
5. Enfin serrez à fond tous les boulons et écrous du
piétement.
8.2 Montage du volant, Fig.8
1. Placez la rondelle (e) sur la vis (a).
2. Insérez maintenant la vis dans la poignée (b) et
placez la rondelle (c) sur la vis.
3. Assemblez l'ensemble avec le volant (8) et blo-
quez-le avec l'écrou à 6 pans (d).
8.3 Réglage du couteau diviseur (Fig.9-11)
m Attention! Débranchez la prise du secteur!
Le réglage du couteau diviseur (4) doit être vérifié
avant chaque mise en route.
1. Réglez la lame (5) à la plus forte hauteur de
coupe, à la position 0° et bloquez-la.
2. Retirez la lumière de table (6) (Fig.9)
m Attention ! pour des raisons de technique
d'emballage, le couteau diviseur (4) a été
assemblé à sa position inférieure en usine.
Vous ne pouvez travailler avec la machine que
lorsque le couteau diviseur se trouve en posi-
tion supérieure. Effectuez le réglage du cou-
teau diviseur comme suit :
3. Desserrez le levier (23) et amenez le couteau divi-
seur(4) à sa position supérieure (Fig.10).
4. L'espace entre le couteau diviseur (4) et la lame
(5) doit être de 5 mm maximum (Fig.10).
5. L'espace entre le couteau diviseur (6) et la lame
(5) doit être de 5 mm maximum (Fig.11).
8.4 Montage du protecteur de lame (Fig.12)
1. Placez le protecteur de lame (2) équipé de la vis
(24) par le haut sur le couteau diviseur (4), de fa-
çon à ce que la vis soit bien en place dans l'oblong
pratiqué dasn le couteau diviseur (4).
2. Ne serrez pas la vis (24) trop fortement, la protec-
tion de la lame doit pouvoir se déplacer librement.
3. Emmanchez le tuyau d'aspiration (3) sur l'adapta-
teur d'aspiration situé à l'arrière de la machine et
sur la protection de lame de scie (2).
4. Le démontage s'effectue dans l'ordre inverse.
Attention !
Avant de commencer à scier, il est impératif
de rabattre la protection de lame (2) sur la
pièce de bois à scier.
8.5 Montage/Remplacement de la lame de scie
(Fig. 9, 12, 13)
1. Attention ! Débranchez la prise et secteur et
portez des gants de protection.
2. Démontez le protecteur de lame (2) (Fig.12)
3. Enlevez la lumière de table (6) (Fig.9)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Desserrez l'écrou en plaçant la clé à fourche (f)
sur l'écrou et en maintenant le flasque avec une
deuxième clé (f) (Fig.13).
5. Attention! Tournez l'écrou dans le sens de ro-
tation de lame.
6. Enlevez le flasque extérieur et retirez la lame du
flasque intérieur en la plaçant de biais et en la di-
rigeant vers le bas.
7. Nettoyez méticuleusement les flasques avec une
brosse métallique avant d'effectuer le montage de
la nouvelle lame.
8. Remontez la nouvelle lame en effectuant les opé-
rations dans l'ordre inverse et serrez-la.
Attention ! Faites attention au sens de rota-
tion de la lame, le biais des dents doit être di-
rigé dans le sens de rotation, c'est-à-dire vers
l'avant.
9. Remettez la lumière de table (6) en place et ré-
glez la protection de lame (2).
10. Avant de retravailler avec la scie, vérifiez le bon
fonctionnement des protections de sécurité.

9. Utilisation

9.1 Marche/Arrêt (fig.14)
- En appuyant sur le bouton-poussoir (11) vert „I", la
scie est mise en marche. Avant de commencer à
scier, attendre que la lame ait atteint son régime
maximum.
- Pour mettre la scie hors circuit, appuyez sur le bou-
ton-poussoir (11) rouge „0".
9.2 Réglage de profondeur de coupe (Fig.14)
La hauteur de la lame (5) peut être réglée à la posi-
tion désirée en tournant le volant (8), en tournant.
- dans le sens inverse des aiguilles d'une montre
:hauteur de coupe plus importante
- dans le sens des aiguilles d'une montre : hauteur
de coupe moins importante
Après chaque nouveau réglage, nous vous recom-
mandons d'effectuer une coupe d'essai pour vérifier
les cotes réglées.
9.3 Réglage d'angle (Fig.14)
Cette scie permet d'effectuer des coupes de biais en
inclinant la lame de 0° à 45° vers la gauche par rap-
port au guide parallèle.
m Vérifiez avant d'effectuer chaque coupe, que le
guide d'angle, le guide parallèle et la lame n'entrent
pas en collision.
- Desserrez la poignée de blocage (9)
- Réglez l'angle souhaité à l'aide la graduation.
- Bloquez la poignée de blocage (9) dans la position
angulaire désirée.
FR | 43
