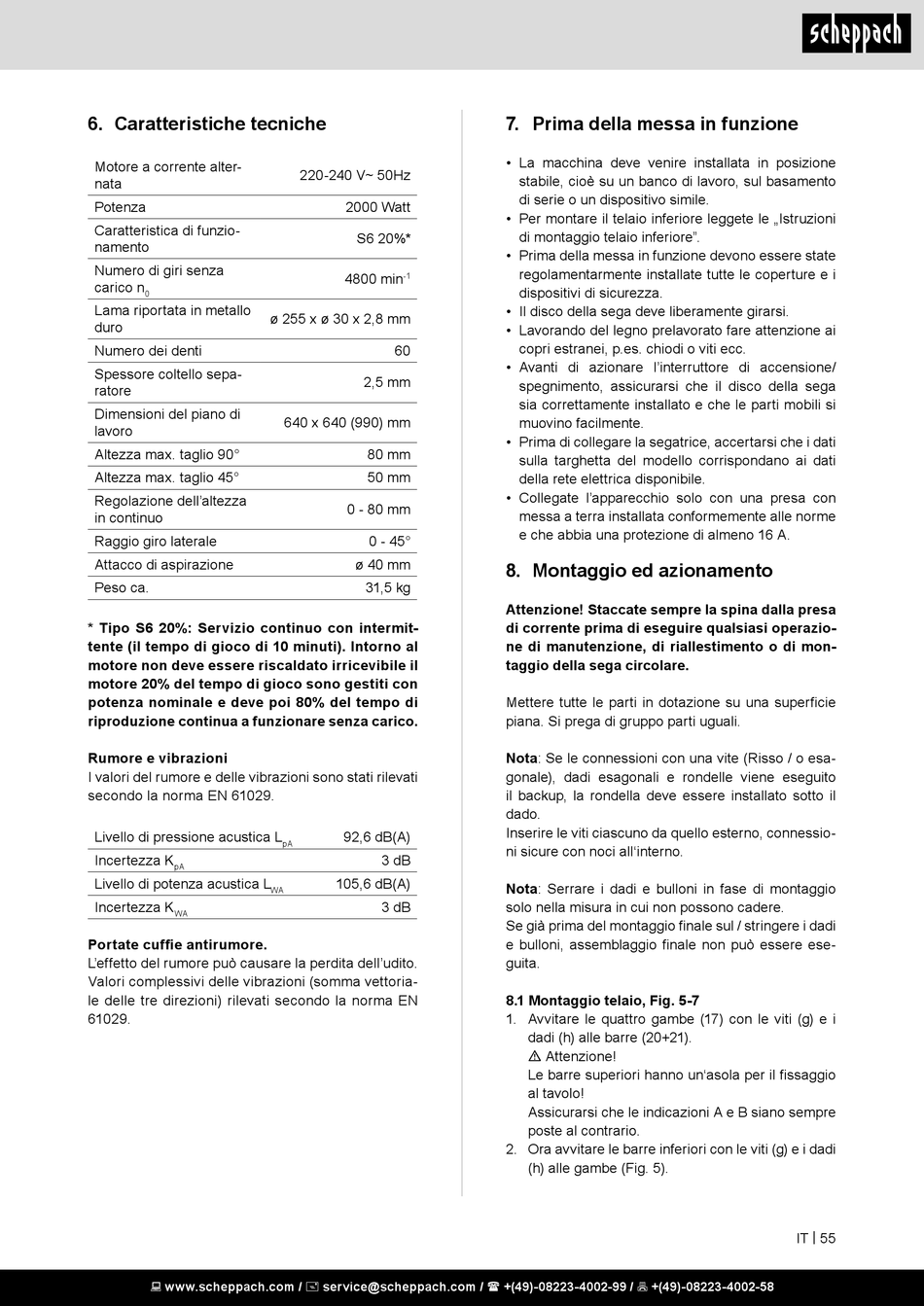

6. Caratteristiche tecniche

Motore a corrente alter-
nata
Potenza
Caratteristica di funzio-
namento
Numero di giri senza
carico n
0
Lama riportata in metallo
duro
Numero dei denti
Spessore coltello sepa-
ratore
Dimensioni del piano di
lavoro
Altezza max. taglio 90°
Altezza max. taglio 45°
Regolazione dell'altezza
in continuo
Raggio giro laterale
Attacco di aspirazione
Peso ca.
* Tipo S6 20%: Servizio continuo con intermit-
tente (il tempo di gioco di 10 minuti). Intorno al
motore non deve essere riscaldato irricevibile il
motore 20% del tempo di gioco sono gestiti con
potenza nominale e deve poi 80% del tempo di
riproduzione continua a funzionare senza carico.
Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati
secondo la norma EN 61029.
Livello di pressione acustica L
Incertezza K
pA
Livello di potenza acustica L
Incertezza K
WA
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.
Valori complessivi delle vibrazioni (somma vettoria-
le delle tre direzioni) rilevati secondo la norma EN
61029.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
2000 Watt
S6 20%*
4800 min
-1
ø 255 x ø 30 x 2,8 mm
60
2,5 mm
640 x 640 (990) mm
80 mm
50 mm
0 - 80 mm
0 - 45°
ø 40 mm
31,5 kg
92,6 dB(A)
pA
3 dB
105,6 dB(A)
WA
3 dB

7. Prima della messa in funzione

• La macchina deve venire installata in posizione
stabile, cioè su un banco di lavoro, sul basamento
di serie o un dispositivo simile.
• Per montare il telaio inferiore leggete le „Istruzioni
di montaggio telaio inferiore".
• Prima della messa in funzione devono essere state
regolamentarmente installate tutte le coperture e i
dispositivi di sicurezza.
• Il disco della sega deve liberamente girarsi.
• Lavorando del legno prelavorato fare attenzione ai
copri estranei, p.es. chiodi o viti ecc.
• Avanti di azionare l'interruttore di accensione/
spegnimento, assicurarsi che il disco della sega
sia correttamente installato e che le parti mobili si
muovino facilmente.
• Prima di collegare la segatrice, accertarsi che i dati
sulla targhetta del modello corrispondano ai dati
della rete elettrica disponibile.
• Collegate l'apparecchio solo con una presa con
messa a terra installata conformemente alle norme
e che abbia una protezione di almeno 16 A.

8. Montaggio ed azionamento

Attenzione! Staccate sempre la spina dalla presa
di corrente prima di eseguire qualsiasi operazio-
ne di manutenzione, di riallestimento o di mon-
taggio della sega circolare.
Mettere tutte le parti in dotazione su una superficie
piana. Si prega di gruppo parti uguali.
Nota: Se le connessioni con una vite (Risso / o esa-
gonale), dadi esagonali e rondelle viene eseguito
il backup, la rondella deve essere installato sotto il
dado.
Inserire le viti ciascuno da quello esterno, connessio-
ni sicure con noci all'interno.
Nota: Serrare i dadi e bulloni in fase di montaggio
solo nella misura in cui non possono cadere.
Se già prima del montaggio finale sul / stringere i dadi
e bulloni, assemblaggio finale non può essere ese-
guita.
8.1 Montaggio telaio, Fig. 5-7
1. Avvitare le quattro gambe (17) con le viti (g) e i
dadi (h) alle barre (20+21).
m Attenzione!
Le barre superiori hanno un'asola per il fissaggio
al tavolo!
Assicurarsi che le indicazioni A e B siano sempre
poste al contrario.
2. Ora avvitare le barre inferiori con le viti (g) e i dadi
(h) alle gambe (Fig. 5).
IT | 55
