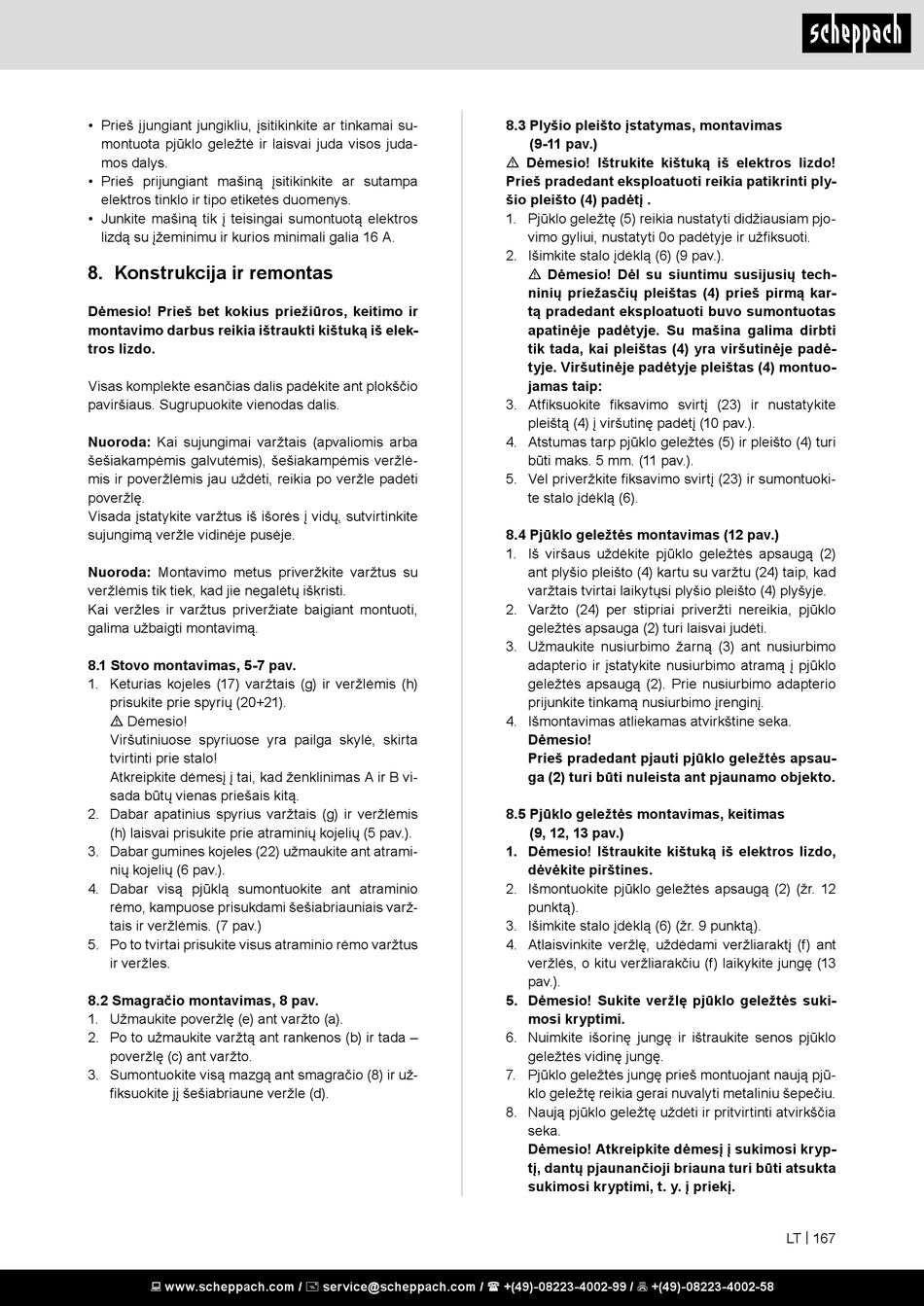

• Prieš įjungiant jungikliu, įsitikinkite ar tinkamai su-
montuota pjūklo geležtė ir laisvai juda visos juda-
mos dalys.
• Prieš prijungiant mašiną įsitikinkite ar sutampa
elektros tinklo ir tipo etiketės duomenys.
• Junkite mašiną tik į teisingai sumontuotą elektros
lizdą su įžeminimu ir kurios minimali galia 16 A.

8. Konstrukcija ir remontas

Dėmesio! Prieš bet kokius priežiūros, keitimo ir
montavimo darbus reikia ištraukti kištuką iš elek-
tros lizdo.
Visas komplekte esančias dalis padėkite ant plokščio
paviršiaus. Sugrupuokite vienodas dalis.
Nuoroda: Kai sujungimai varžtais (apvaliomis arba
šešiakampėmis galvutėmis), šešiakampėmis veržlė-
mis ir poveržlėmis jau uždėti, reikia po veržle padėti
poveržlę.
Visada įstatykite varžtus iš išorės į vidų, sutvirtinkite
sujungimą veržle vidinėje pusėje.
Nuoroda: Montavimo metus priveržkite varžtus su
veržlėmis tik tiek, kad jie negalėtų iškristi.
Kai veržles ir varžtus priveržiate baigiant montuoti,
galima užbaigti montavimą.
8.1 Stovo montavimas, 5-7 pav.
1. Keturias kojeles (17) varžtais (g) ir veržlėmis (h)
prisukite prie spyrių (20+21).
m Dėmesio!
Viršutiniuose spyriuose yra pailga skylė, skirta
tvirtinti prie stalo!
Atkreipkite dėmesį į tai, kad ženklinimas A ir B vi-
sada būtų vienas priešais kitą.
2. Dabar apatinius spyrius varžtais (g) ir veržlėmis
(h) laisvai prisukite prie atraminių kojelių (5 pav.).
3. Dabar gumines kojeles (22) užmaukite ant atrami-
nių kojelių (6 pav.).
4. Dabar visą pjūklą sumontuokite ant atraminio
rėmo, kampuose prisukdami šešiabriauniais varž-
tais ir veržlėmis. (7 pav.)
5. Po to tvirtai prisukite visus atraminio rėmo varžtus
ir veržles.
8.2 Smagračio montavimas, 8 pav.
1. Užmaukite poveržlę (e) ant varžto (a).
2. Po to užmaukite varžtą ant rankenos (b) ir tada –
poveržlę (c) ant varžto.
3. Sumontuokite visą mazgą ant smagračio (8) ir už-
fiksuokite jį šešiabriaune veržle (d).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.3 Plyšio pleišto įstatymas, montavimas
(9-11 pav.)
m Dėmesio! Ištrukite kištuką iš elektros lizdo!
Prieš pradedant eksploatuoti reikia patikrinti ply-
šio pleišto (4) padėtį .
1. Pjūklo geležtę (5) reikia nustatyti didžiausiam pjo-
vimo gyliui, nustatyti 0o padėtyje ir užfiksuoti.
2. Išimkite stalo įdėklą (6) (9 pav.).
m Dėmesio! Dėl su siuntimu susijusių tech-
ninių priežasčių pleištas (4) prieš pirmą kar-
tą pradedant eksploatuoti buvo sumontuotas
apatinėje padėtyje. Su mašina galima dirbti
tik tada, kai pleištas (4) yra viršutinėje padė-
tyje. Viršutinėje padėtyje pleištas (4) montuo-
jamas taip:
3. Atfiksuokite fiksavimo svirtį (23) ir nustatykite
pleištą (4) į viršutinę padėtį (10 pav.).
4. Atstumas tarp pjūklo geležtės (5) ir pleišto (4) turi
būti maks. 5 mm. (11 pav.).
5. Vėl priveržkite fiksavimo svirtį (23) ir sumontuoki-
te stalo įdėklą (6).
8.4 Pjūklo geležtės montavimas (12 pav.)
1. Iš viršaus uždėkite pjūklo geležtės apsaugą (2)
ant plyšio pleišto (4) kartu su varžtu (24) taip, kad
varžtais tvirtai laikytųsi plyšio pleišto (4) plyšyje.
2. Varžto (24) per stipriai priveržti nereikia, pjūklo
geležtės apsauga (2) turi laisvai judėti.
3. Užmaukite nusiurbimo žarną (3) ant nusiurbimo
adapterio ir įstatykite nusiurbimo atramą į pjūklo
geležtės apsaugą (2). Prie nusiurbimo adapterio
prijunkite tinkamą nusiurbimo įrenginį.
4. Išmontavimas atliekamas atvirkštine seka.
Dėmesio!
Prieš pradedant pjauti pjūklo geležtės apsau-
ga (2) turi būti nuleista ant pjaunamo objekto.
8.5 Pjūklo geležtės montavimas, keitimas
(9, 12, 13 pav.)
1. Dėmesio! Ištraukite kištuką iš elektros lizdo,
dėvėkite pirštines.
2. Išmontuokite pjūklo geležtės apsaugą (2) (žr. 12
punktą).
3. Išimkite stalo įdėklą (6) (žr. 9 punktą).
4. Atlaisvinkite veržlę, uždėdami veržliaraktį (f) ant
veržlės, o kitu veržliarakčiu (f) laikykite jungę (13
pav.).
5. Dėmesio! Sukite veržlę pjūklo geležtės suki-
mosi kryptimi.
6. Nuimkite išorinę jungę ir ištraukite senos pjūklo
geležtės vidinę jungę.
7. Pjūklo geležtės jungę prieš montuojant naują pjū-
klo geležtę reikia gerai nuvalyti metaliniu šepečiu.
8. Naują pjūklo geležtę uždėti ir pritvirtinti atvirkščia
seka.
Dėmesio! Atkreipkite dėmesį į sukimosi kryp-
tį, dantų pjaunančioji briauna turi būti atsukta
sukimosi kryptimi, t. y. į priekį.
