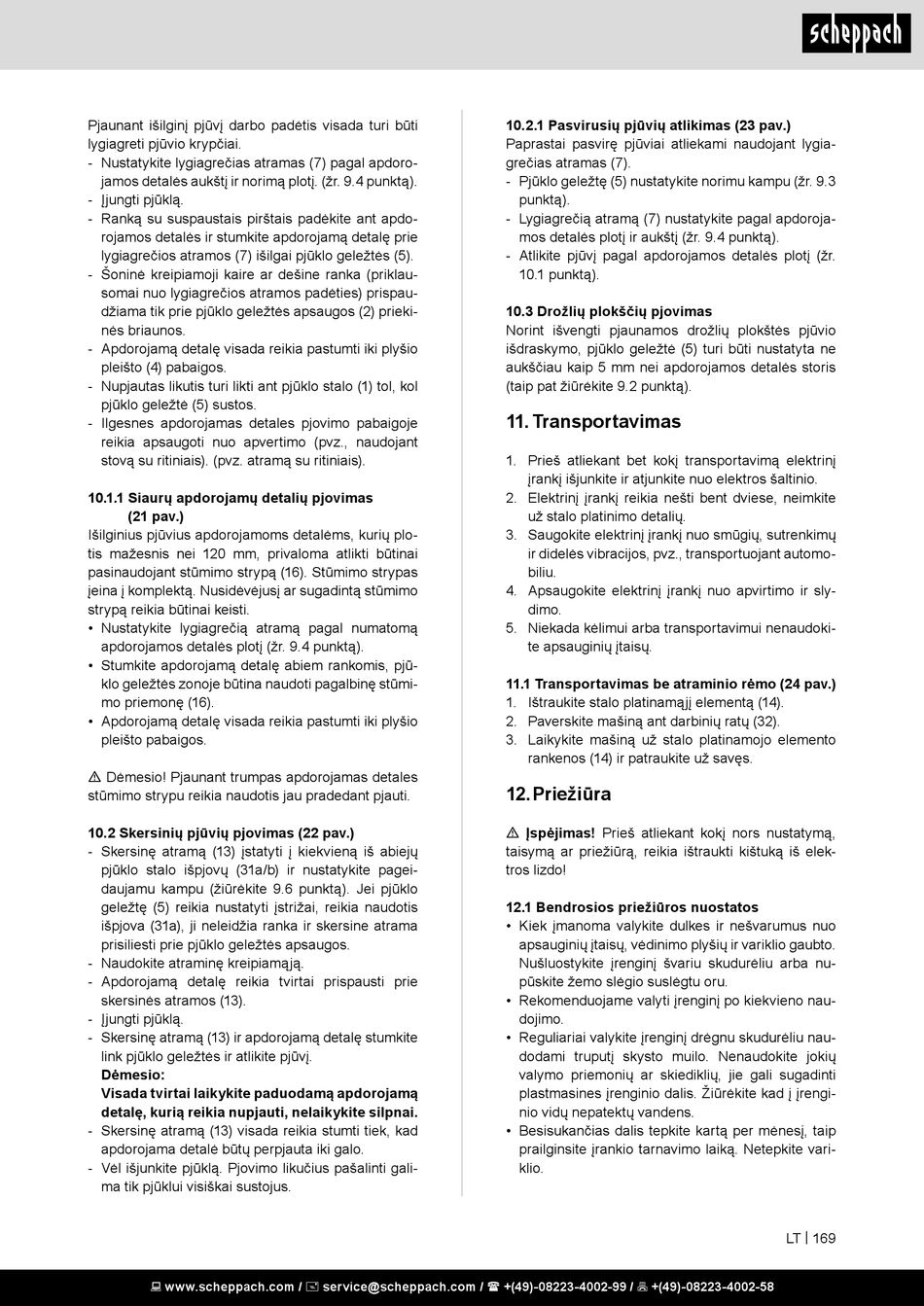

Transportavimas; Priežiūra - Scheppach HS105 Bedienungsanleitung

Pjaunant išilginį pjūvį darbo padėtis visada turi būti
lygiagreti pjūvio krypčiai.
- Nustatykite lygiagrečias atramas (7) pagal apdoro-
jamos detalės aukštį ir norimą plotį. (žr. 9.4 punktą).
- Įjungti pjūklą.
- Ranką su suspaustais pirštais padėkite ant apdo-
rojamos detalės ir stumkite apdorojamą detalę prie
lygiagrečios atramos (7) išilgai pjūklo geležtės (5).
- Šoninė kreipiamoji kaire ar dešine ranka (priklau-
somai nuo lygiagrečios atramos padėties) prispau-
džiama tik prie pjūklo geležtės apsaugos (2) prieki-
nės briaunos.
- Apdorojamą detalę visada reikia pastumti iki plyšio
pleišto (4) pabaigos.
- Nupjautas likutis turi likti ant pjūklo stalo (1) tol, kol
pjūklo geležtė (5) sustos.
- Ilgesnes apdorojamas detales pjovimo pabaigoje
reikia apsaugoti nuo apvertimo (pvz., naudojant
stovą su ritiniais). (pvz. atramą su ritiniais).
10.1.1 Siaurų apdorojamų detalių pjovimas
(21 pav.)
Išilginius pjūvius apdorojamoms detalėms, kurių plo-
tis mažesnis nei 120 mm, privaloma atlikti būtinai
pasinaudojant stūmimo strypą (16). Stūmimo strypas
įeina į komplektą. Nusidėvėjusį ar sugadintą stūmimo
strypą reikia būtinai keisti.
• Nustatykite lygiagrečią atramą pagal numatomą
apdorojamos detalės plotį (žr. 9.4 punktą).
• Stumkite apdorojamą detalę abiem rankomis, pjū-
klo geležtės zonoje būtina naudoti pagalbinę stūmi-
mo priemonę (16).
• Apdorojamą detalę visada reikia pastumti iki plyšio
pleišto pabaigos.
m Dėmesio! Pjaunant trumpas apdorojamas detales
stūmimo strypu reikia naudotis jau pradedant pjauti.
10.2 Skersinių pjūvių pjovimas (22 pav.)
- Skersinę atramą (13) įstatyti į kiekvieną iš abiejų
pjūklo stalo išpjovų (31a/b) ir nustatykite pagei-
daujamu kampu (žiūrėkite 9.6 punktą). Jei pjūklo
geležtę (5) reikia nustatyti įstrižai, reikia naudotis
išpjova (31a), ji neleidžia ranka ir skersine atrama
prisiliesti prie pjūklo geležtės apsaugos.
- Naudokite atraminę kreipiamąją.
- Apdorojamą detalę reikia tvirtai prispausti prie
skersinės atramos (13).
- Įjungti pjūklą.
- Skersinę atramą (13) ir apdorojamą detalę stumkite
link pjūklo geležtės ir atlikite pjūvį.
Dėmesio:
Visada tvirtai laikykite paduodamą apdorojamą
detalę, kurią reikia nupjauti, nelaikykite silpnai.
- Skersinę atramą (13) visada reikia stumti tiek, kad
apdorojama detalė būtų perpjauta iki galo.
- Vėl išjunkite pjūklą. Pjovimo likučius pašalinti gali-
ma tik pjūklui visiškai sustojus.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.2.1 Pasvirusių pjūvių atlikimas (23 pav.)
Paprastai pasvirę pjūviai atliekami naudojant lygia-
grečias atramas (7).
- Pjūklo geležtę (5) nustatykite norimu kampu (žr. 9.3
punktą).
- Lygiagrečią atramą (7) nustatykite pagal apdoroja-
mos detalės plotį ir aukštį (žr. 9.4 punktą).
- Atlikite pjūvį pagal apdorojamos detalės plotį (žr.
10.1 punktą).
10.3 Drožlių plokščių pjovimas
Norint išvengti pjaunamos drožlių plokštės pjūvio
išdraskymo, pjūklo geležtė (5) turi būti nustatyta ne
aukščiau kaip 5 mm nei apdorojamos detalės storis
(taip pat žiūrėkite 9.2 punktą).

11. Transportavimas

1. Prieš atliekant bet kokį transportavimą elektrinį
įrankį išjunkite ir atjunkite nuo elektros šaltinio.
2. Elektrinį įrankį reikia nešti bent dviese, neimkite
už stalo platinimo detalių.
3. Saugokite elektrinį įrankį nuo smūgių, sutrenkimų
ir didelės vibracijos, pvz., transportuojant automo-
biliu.
4. Apsaugokite elektrinį įrankį nuo apvirtimo ir sly-
dimo.
5. Niekada kėlimui arba transportavimui nenaudoki-
te apsauginių įtaisų.
11.1 Transportavimas be atraminio rėmo (24 pav.)
1. Ištraukite stalo platinamąjį elementą (14).
2. Paverskite mašiną ant darbinių ratų (32).
3. Laikykite mašiną už stalo platinamojo elemento
rankenos (14) ir patraukite už savęs.
12. Priežiūra
m Įspėjimas! Prieš atliekant kokį nors nustatymą,
taisymą ar priežiūrą, reikia ištraukti kištuką iš elek-
tros lizdo!
12.1 Bendrosios priežiūros nuostatos
• Kiek įmanoma valykite dulkes ir nešvarumus nuo
apsauginių įtaisų, vėdinimo plyšių ir variklio gaubto.
Nušluostykite įrenginį švariu skudurėliu arba nu-
pūskite žemo slėgio suslėgtu oru.
• Rekomenduojame valyti įrenginį po kiekvieno nau-
dojimo.
• Reguliariai valykite įrenginį drėgnu skudurėliu nau-
dodami truputį skysto muilo. Nenaudokite jokių
valymo priemonių ar skiediklių, jie gali sugadinti
plastmasines įrenginio dalis. Žiūrėkite kad į įrengi-
nio vidų nepatektų vandens.
• Besisukančias dalis tepkite kartą per mėnesį, taip
prailginsite įrankio tarnavimo laiką. Netepkite vari-
klio.
LT | 169
