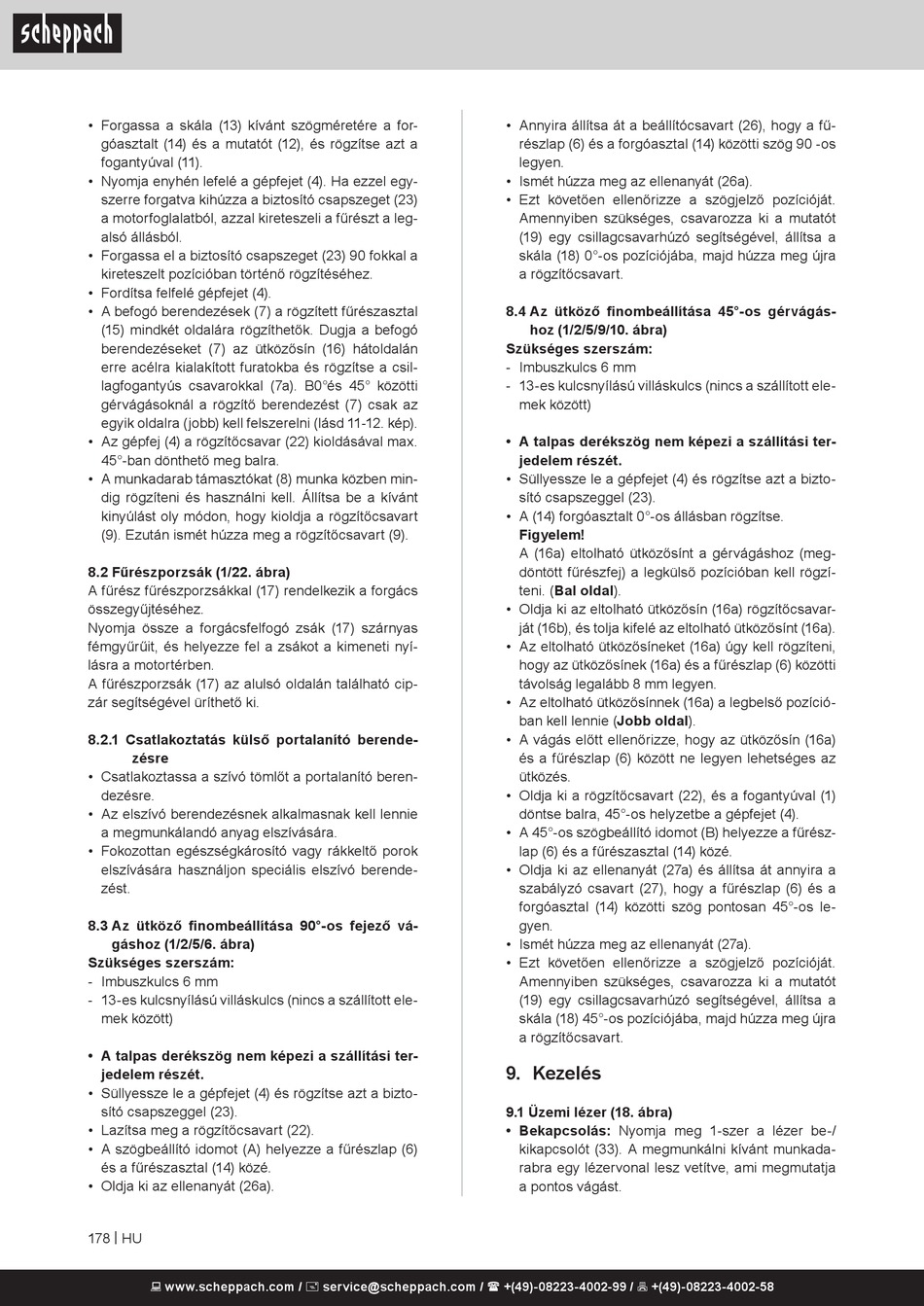

• Forgassa a skála (13) kívánt szögméretére a for-
góasztalt (14) és a mutatót (12), és rögzítse azt a
fogantyúval (11).
• Nyomja enyhén lefelé a gépfejet (4). Ha ezzel egy-
szerre forgatva kihúzza a biztosító csapszeget (23)
a motorfoglalatból, azzal kireteszeli a fűrészt a leg-
alsó állásból.
• Forgassa el a biztosító csapszeget (23) 90 fokkal a
kireteszelt pozícióban történő rögzítéséhez.
• Fordítsa felfelé gépfejet (4).
• A befogó berendezések (7) a rögzített fűrészasztal
(15) mindkét oldalára rögzíthetők. Dugja a befogó
berendezéseket (7) az ütközősín (16) hátoldalán
erre acélra kialakított furatokba és rögzítse a csil-
lagfogantyús csavarokkal (7a). B0°és 45° közötti
gérvágásoknál a rögzítő berendezést (7) csak az
egyik oldalra (jobb) kell felszerelni (lásd 11-12. kép).
• Az gépfej (4) a rögzítőcsavar (22) kioldásával max.
45°-ban dönthető meg balra.
• A munkadarab támasztókat (8) munka közben min-
dig rögzíteni és használni kell. Állítsa be a kívánt
kinyúlást oly módon, hogy kioldja a rögzítőcsavart
(9). Ezután ismét húzza meg a rögzítőcsavart (9).
8.2 Fűrészporzsák (1/22. ábra)
A fűrész fűrészporzsákkal (17) rendelkezik a forgács
összegyűjtéséhez.
Nyomja össze a forgácsfelfogó zsák (17) szárnyas
fémgyűrűit, és helyezze fel a zsákot a kimeneti nyí-
lásra a motortérben.
A fűrészporzsák (17) az alulsó oldalán található cip-
zár segítségével üríthető ki.
8.2.1 Csatlakoztatás külső portalanító berende-
zésre
• Csatlakoztassa a szívó tömlőt a portalanító beren-
dezésre.
• Az elszívó berendezésnek alkalmasnak kell lennie
a megmunkálandó anyag elszívására.
• Fokozottan egészségkárosító vagy rákkeltő porok
elszívására használjon speciális elszívó berende-
zést.
8.3 Az ütköző finombeállítása 90°-os fejező vá-
gáshoz (1/2/5/6. ábra)
Szükséges szerszám:
- Imbuszkulcs 6 mm
- 13-es kulcsnyílású villáskulcs (nincs a szállított ele-
mek között)
• A talpas derékszög nem képezi a szállítási ter-
jedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a bizto-
sító csapszeggel (23).
• Lazítsa meg a rögzítőcsavart (22).
• A szögbeállító idomot (A) helyezze a fűrészlap (6)
és a fűrészasztal (14) közé.
• Oldja ki az ellenanyát (26a).
178 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Annyira állítsa át a beállítócsavart (26), hogy a fű-
részlap (6) és a forgóasztal (14) közötti szög 90 -os
legyen.
• Ismét húzza meg az ellenanyát (26a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, csavarozza ki a mutatót
(19) egy csillagcsavarhúzó segítségével, állítsa a
skála (18) 0°-os pozíciójába, majd húzza meg újra
a rögzítőcsavart.
8.4 Az ütköző finombeállítása 45°-os gérvágás-
hoz (1/2/5/9/10. ábra)
Szükséges szerszám:
- Imbuszkulcs 6 mm
- 13-es kulcsnyílású villáskulcs (nincs a szállított ele-
mek között)
• A talpas derékszög nem képezi a szállítási ter-
jedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a bizto-
sító csapszeggel (23).
• A (14) forgóasztalt 0°-os állásban rögzítse.
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (meg-
döntött fűrészfej) a legkülső pozícióban kell rögzí-
teni. (Bal oldal).
• Oldja ki az eltolható ütközősín (16a) rögzítőcsavar-
ját (16b), és tolja kifelé az eltolható ütközősínt (16a).
• Az eltolható ütközősíneket (16a) úgy kell rögzíteni,
hogy az ütközősínek (16a) és a fűrészlap (6) közötti
távolság legalább 8 mm legyen.
• Az eltolható ütközősínnek (16a) a legbelső pozíció-
ban kell lennie (Jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősín (16a)
és a fűrészlap (6) között ne legyen lehetséges az
ütközés.
• Oldja ki a rögzítőcsavart (22), és a fogantyúval (1)
döntse balra, 45°-os helyzetbe a gépfejet (4).
• A 45°-os szögbeállító idomot (B) helyezze a fűrész-
lap (6) és a fűrészasztal (14) közé.
• Oldja ki az ellenanyát (27a) és állítsa át annyira a
szabályzó csavart (27), hogy a fűrészlap (6) és a
forgóasztal (14) közötti szög pontosan 45°-os le-
gyen.
• Ismét húzza meg az ellenanyát (27a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, csavarozza ki a mutatót
(19) egy csillagcsavarhúzó segítségével, állítsa a
skála (18) 45°-os pozíciójába, majd húzza meg újra
a rögzítőcsavart.
9. Kezelés
9.1 Üzemi lézer (18. ábra)
• Bekapcsolás: Nyomja meg 1-szer a lézer be-/
kikapcsolót (33). A megmunkálni kívánt munkada-
rabra egy lézervonal lesz vetítve, ami megmutatja
a pontos vágást.
