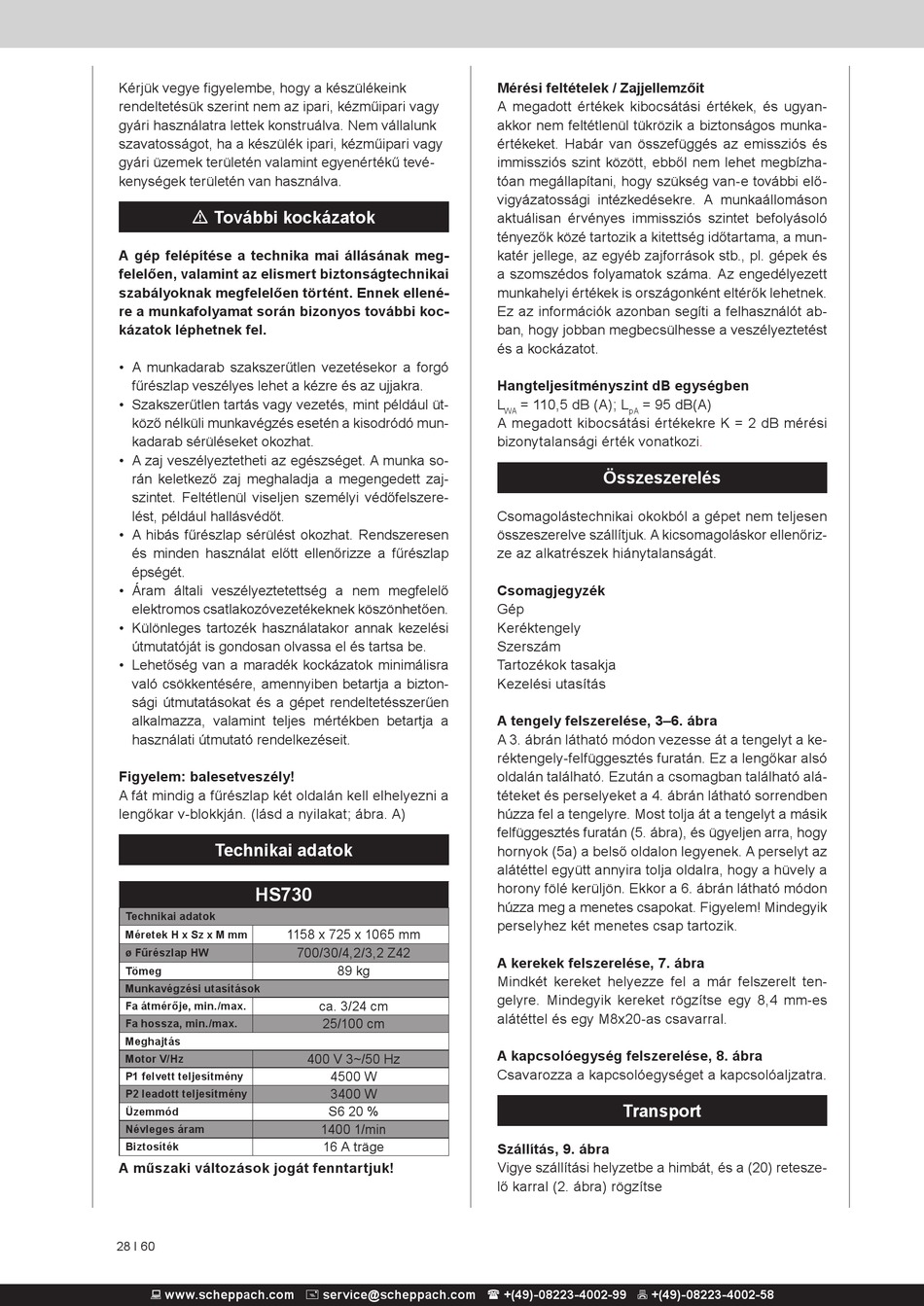

Kérjük vegye figyelembe, hogy a készülékeink
rendeltetésük szerint nem az ipari, kézműipari vagy
gyári használatra lettek konstruálva. Nem vállalunk
szavatosságot, ha a készülék ipari, kézműipari vagy
gyári üzemek területén valamint egyenértékű tevé-
kenységek területén van használva.
m További kockázatok
A gép felépítése a technika mai állásának meg-
felelően, valamint az elismert biztonságtechnikai
szabályoknak megfelelően történt. Ennek ellené-
re a munkafolyamat során bizonyos további koc-
kázatok léphetnek fel.
• A munkadarab szakszerűtlen vezetésekor a forgó
fűrészlap veszélyes lehet a kézre és az ujjakra.
• Szakszerűtlen tartás vagy vezetés, mint például üt-
köző nélküli munkavégzés esetén a kisodródó mun-
kadarab sérüléseket okozhat.
• A zaj veszélyeztetheti az egészséget. A munka so-
rán keletkező zaj meghaladja a megengedett zaj-
szintet. Feltétlenül viseljen személyi védőfelszere-
lést, például hallásvédőt.
• A hibás fűrészlap sérülést okozhat. Rendszeresen
és minden használat előtt ellenőrizze a fűrészlap
épségét.
• Áram általi veszélyeztetettség a nem megfelelő
elektromos csatlakozóvezetékeknek köszönhetően.
• Különleges tartozék használatakor annak kezelési
útmutatóját is gondosan olvassa el és tartsa be.
• Lehetőség van a maradék kockázatok minimálisra
való csökkentésére, amennyiben betartja a bizton-
sági útmutatásokat és a gépet rendeltetésszerűen
alkalmazza, valamint teljes mértékben betartja a
használati útmutató rendelkezéseit.
Figyelem: balesetveszély!
A fát mindig a fűrészlap két oldalán kell elhelyezni a
lengőkar v-blokkján. (lásd a nyilakat; ábra. A)

Technikai adatok

HS730
Technikai adatok
1158 x 725 x 1065 mm
Méretek H x Sz x M mm
ø Fűrészlap HW
Tömeg
Munkavégzési utasítások
Fa átmérője, min./max.
Fa hossza, min./max.
Meghajtás
Motor V/Hz
P1 felvett teljesítmény
P2 leadott teljesítmény
Üzemmód
Névleges áram
Biztosíték
A műszaki változások jogát fenntartjuk!
28 I 60
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
700/30/4,2/3,2 Z42
89 kg
ca. 3/24 cm
25/100 cm
400 V 3~/50 Hz
4500 W
3400 W
S6 20 %
1400 1/min
16 A träge
Mérési feltételek / Zajjellemzőit
A megadott értékek kibocsátási értékek, és ugyan-
akkor nem feltétlenül tükrözik a biztonságos munka-
értékeket. Habár van összefüggés az emissziós és
immissziós szint között, ebből nem lehet megbízha-
tóan megállapítani, hogy szükség van-e további elő-
vigyázatossági intézkedésekre. A munkaállomáson
aktuálisan érvényes immissziós szintet befolyásoló
tényezők közé tartozik a kitettség időtartama, a mun-
katér jellege, az egyéb zajforrások stb., pl. gépek és
a szomszédos folyamatok száma. Az engedélyezett
munkahelyi értékek is országonként eltérők lehetnek.
Ez az információk azonban segíti a felhasználót ab-
ban, hogy jobban megbecsülhesse a veszélyeztetést
és a kockázatot.
Hangteljesítményszint dB egységben
L = 110,5 dB (A); L = 95 dB(A)
WA pA
A megadott kibocsátási értékekre K = 2 dB mérési
bizonytalansági érték vonatkozi.
Összeszerelés
Csomagolástechnikai okokból a gépet nem teljesen
összeszerelve szállítjuk. A kicsomagoláskor ellenőriz-
ze az alkatrészek hiánytalanságát.
Csomagjegyzék
Gép
Keréktengely
Szerszám
Tartozékok tasakja
Kezelési utasítás
A tengely felszerelése, 3–6. ábra
A 3. ábrán látható módon vezesse át a tengelyt a ke-
réktengely-felfüggesztés furatán. Ez a lengőkar alsó
oldalán található. Ezután a csomagban található alá-
téteket és perselyeket a 4. ábrán látható sorrendben
húzza fel a tengelyre. Most tolja át a tengelyt a másik
felfüggesztés furatán (5. ábra), és ügyeljen arra, hogy
hornyok (5a) a belső oldalon legyenek. A perselyt az
alátéttel együtt annyira tolja oldalra, hogy a hüvely a
horony fölé kerüljön. Ekkor a 6. ábrán látható módon
húzza meg a menetes csapokat. Figyelem! Mindegyik
perselyhez két menetes csap tartozik.
A kerekek felszerelése, 7. ábra
Mindkét kereket helyezze fel a már felszerelt ten-
gelyre. Mindegyik kereket rögzítse egy 8,4 mm-es
alátéttel és egy M8x20-as csavarral.
A kapcsolóegység felszerelése, 8. ábra
Csavarozza a kapcsolóegységet a kapcsolóaljzatra.
Transport
Szállítás, 9. ábra
Vigye szállítási helyzetbe a himbát, és a (20) retesze-
lő karral (2. ábra) rögzítse
