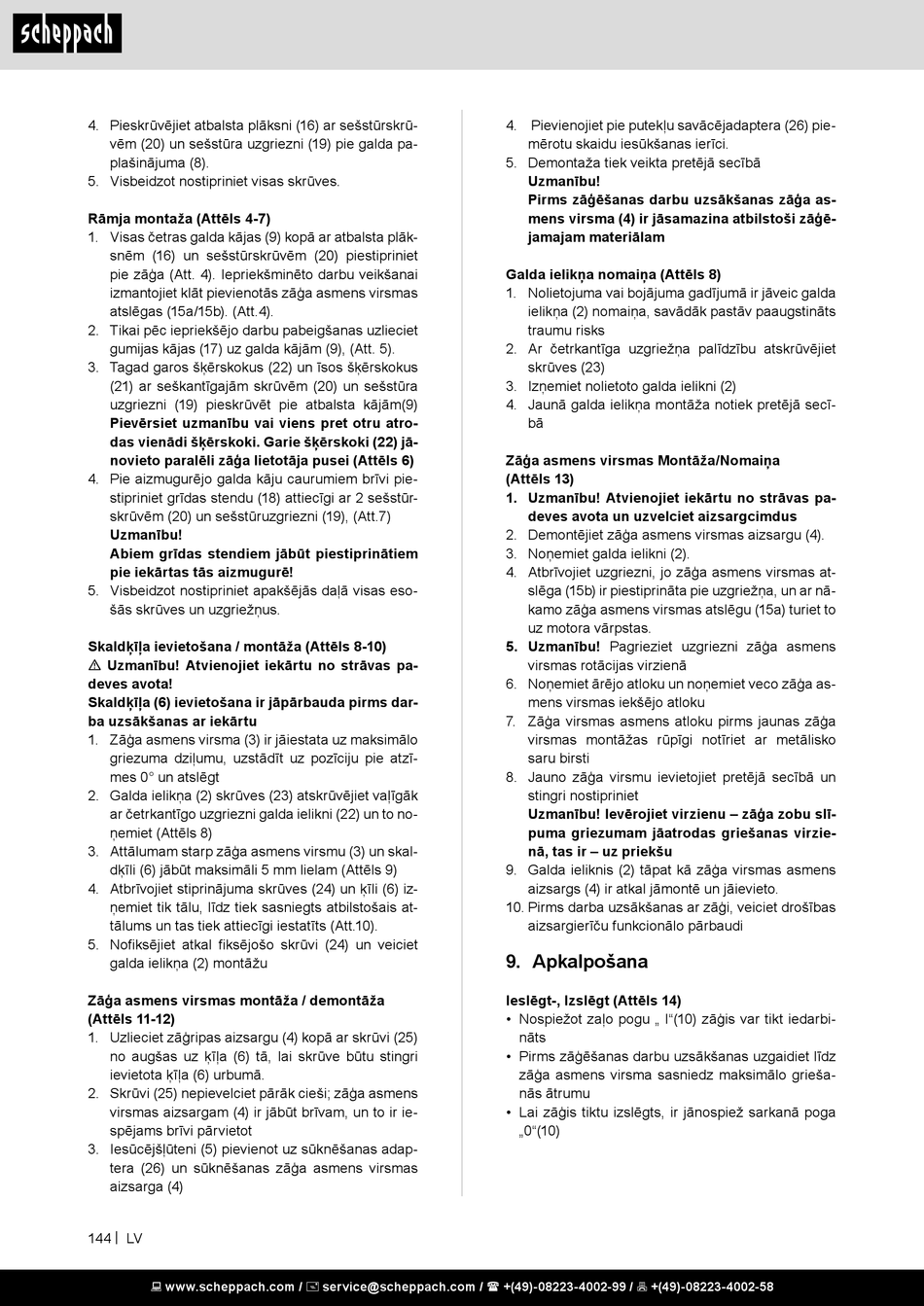

4. Pieskrūvējiet atbalsta plāksni (16) ar sešstūrskrū-
vēm (20) un sešstūra uzgriezni (19) pie galda pa-
plašinājuma (8).
5. Visbeidzot nostipriniet visas skrūves.
Rāmja montaža (Attēls 4-7)
1. Visas četras galda kājas (9) kopā ar atbalsta plāk-
snēm (16) un sešstūrskrūvēm (20) piestipriniet
pie zāģa (Att. 4). Iepriekšminēto darbu veikšanai
izmantojiet klāt pievienotās zāģa asmens virsmas
atslēgas (15a/15b). (Att.4).
2. Tikai pēc iepriekšējo darbu pabeigšanas uzlieciet
gumijas kājas (17) uz galda kājām (9), (Att. 5).
3. Tagad garos šķērskokus (22) un īsos šķērskokus
(21) ar seškantīgajām skrūvēm (20) un sešstūra
uzgriezni (19) pieskrūvēt pie atbalsta kājām(9)
Pievērsiet uzmanību vai viens pret otru atro-
das vienādi šķērskoki. Garie šķērskoki (22) jā-
novieto paralēli zāģa lietotāja pusei (Attēls 6)
4. Pie aizmugurējo galda kāju caurumiem brīvi pie-
stipriniet grīdas stendu (18) attiecīgi ar 2 sešstūr-
skrūvēm (20) un sešstūruzgriezni (19), (Att.7)
Uzmanību!
Abiem grīdas stendiem jābūt piestiprinātiem
pie iekārtas tās aizmugurē!
5. Visbeidzot nostipriniet apakšējās daļā visas eso-
šās skrūves un uzgriežņus.
Skaldķīļa ievietošana / montāža (Attēls 8-10)
m Uzmanību! Atvienojiet iekārtu no strāvas pa-
deves avota!
Skaldķīļa (6) ievietošana ir jāpārbauda pirms dar-
ba uzsākšanas ar iekārtu
1. Zāģa asmens virsma (3) ir jāiestata uz maksimālo
griezuma dziļumu, uzstādīt uz pozīciju pie atzī-
mes 0° un atslēgt
2. Galda ielikņa (2) skrūves (23) atskrūvējiet vaļīgāk
ar četrkantīgo uzgriezni galda ielikni (22) un to no-
ņemiet (Attēls 8)
3. Attālumam starp zāģa asmens virsmu (3) un skal-
dķīli (6) jābūt maksimāli 5 mm lielam (Attēls 9)
4. Atbrīvojiet stiprinājuma skrūves (24) un ķīli (6) iz-
ņemiet tik tālu, līdz tiek sasniegts atbilstošais at-
tālums un tas tiek attiecīgi iestatīts (Att.10).
5. Nofiksējiet atkal fiksējošo skrūvi (24) un veiciet
galda ielikņa (2) montāžu
Zāģa asmens virsmas montāža / demontāža
(Attēls 11-12)
1. Uzlieciet zāģripas aizsargu (4) kopā ar skrūvi (25)
no augšas uz ķīļa (6) tā, lai skrūve būtu stingri
ievietota ķīļa (6) urbumā.
2. Skrūvi (25) nepievelciet pārāk cieši; zāģa asmens
virsmas aizsargam (4) ir jābūt brīvam, un to ir ie-
spējams brīvi pārvietot
3. Iesūcējšļūteni (5) pievienot uz sūknēšanas adap-
tera (26) un sūknēšanas zāģa asmens virsmas
aizsarga (4)
144 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
4. Pievienojiet pie putekļu savācējadaptera (26) pie-
mērotu skaidu iesūkšanas ierīci.
5. Demontaža tiek veikta pretējā secībā
Uzmanību!
Pirms zāģēšanas darbu uzsākšanas zāģa as-
mens virsma (4) ir jāsamazina atbilstoši zāģē-
jamajam materiālam
Galda ielikņa nomaiņa (Attēls 8)
1. Nolietojuma vai bojājuma gadījumā ir jāveic galda
ielikņa (2) nomaiņa, savādāk pastāv paaugstināts
traumu risks
2. Ar četrkantīga uzgriežņa palīdzību atskrūvējiet
skrūves (23)
3. Izņemiet nolietoto galda ielikni (2)
4. Jaunā galda ielikņa montāža notiek pretējā secī-
bā
Zāģa asmens virsmas Montāža/Nomaiņa
(Attēls 13)
1. Uzmanību! Atvienojiet iekārtu no strāvas pa-
deves avota un uzvelciet aizsargcimdus
2. Demontējiet zāģa asmens virsmas aizsargu (4).
3. Noņemiet galda ielikni (2).
4. Atbrīvojiet uzgriezni, jo zāģa asmens virsmas at-
slēga (15b) ir piestiprināta pie uzgriežņa, un ar nā-
kamo zāģa asmens virsmas atslēgu (15a) turiet to
uz motora vārpstas.
5. Uzmanību! Pagrieziet uzgriezni zāģa asmens
virsmas rotācijas virzienā
6. Noņemiet ārējo atloku un noņemiet veco zāģa as-
mens virsmas iekšējo atloku
7. Zāģa virsmas asmens atloku pirms jaunas zāģa
virsmas montāžas rūpīgi notīriet ar metālisko
saru birsti
8. Jauno zāģa virsmu ievietojiet pretējā secībā un
stingri nostipriniet
Uzmanību! Ievērojiet virzienu – zāģa zobu slī-
puma griezumam jāatrodas griešanas virzie-
nā, tas ir – uz priekšu
9. Galda ieliknis (2) tāpat kā zāģa virsmas asmens
aizsargs (4) ir atkal jāmontē un jāievieto.
10. Pirms darba uzsākšanas ar zāģi, veiciet drošības
aizsargierīču funkcionālo pārbaudi
9. Apkalpošana
Ieslēgt-, Izslēgt (Attēls 14)
• Nospiežot zaļo pogu „ I"(10) zāģis var tikt iedarbi-
nāts
• Pirms zāģēšanas darbu uzsākšanas uzgaidiet līdz
zāģa asmens virsma sasniedz maksimālo grieša-
nās ātrumu
• Lai zāģis tiktu izslēgts, ir jānospiež sarkanā poga
„0"(10)
