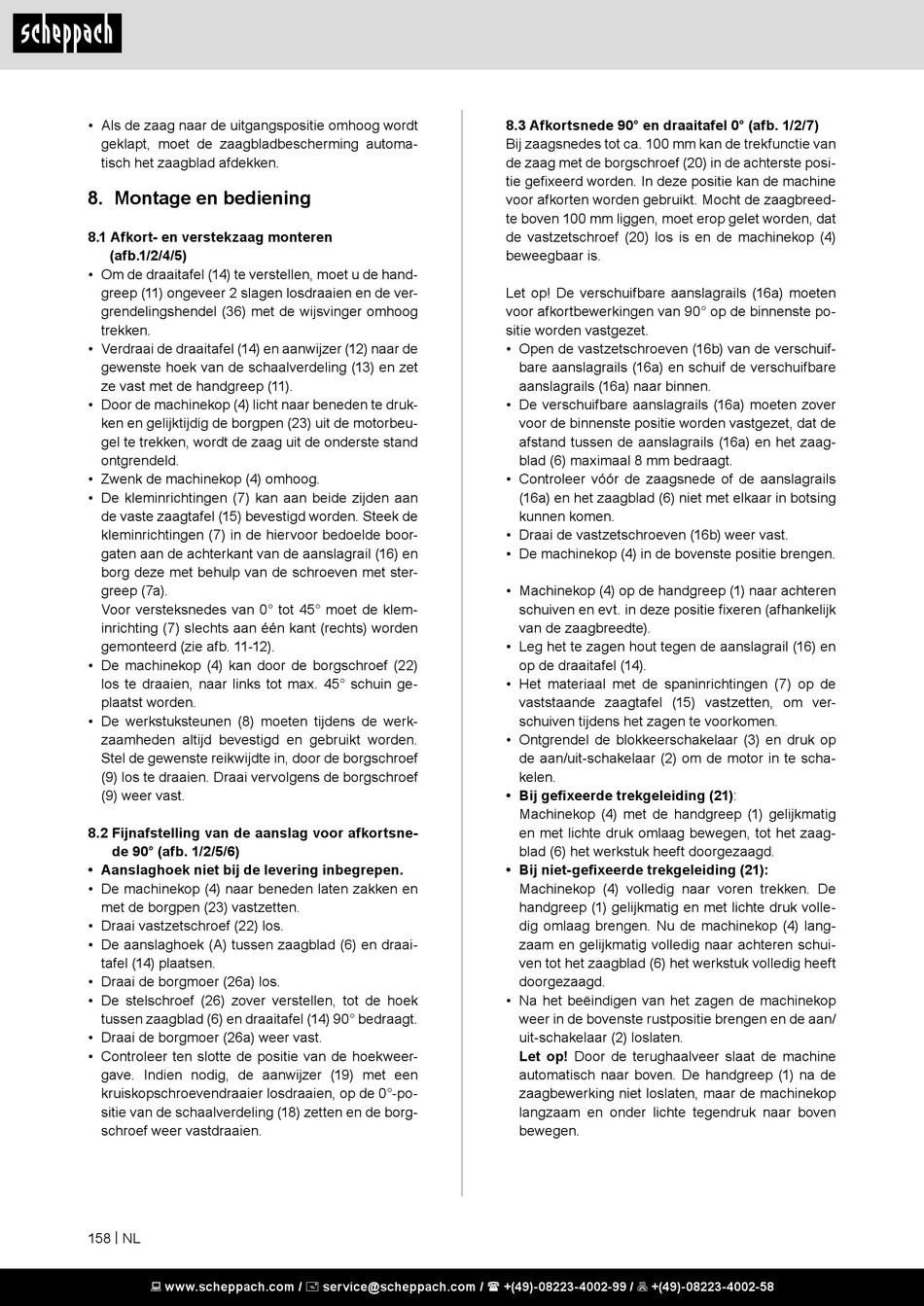

• Als de zaag naar de uitgangspositie omhoog wordt
geklapt, moet de zaagbladbescherming automa-
tisch het zaagblad afdekken.

8. Montage en bediening

8.1 Afkort- en verstekzaag monteren
(afb.1/2/4/5)
• Om de draaitafel (14) te verstellen, moet u de hand-
greep (11) ongeveer 2 slagen losdraaien en de ver-
grendelingshendel (36) met de wijsvinger omhoog
trekken.
• Verdraai de draaitafel (14) en aanwijzer (12) naar de
gewenste hoek van de schaalverdeling (13) en zet
ze vast met de handgreep (11).
• Door de machinekop (4) licht naar beneden te druk-
ken en gelijktijdig de borgpen (23) uit de motorbeu-
gel te trekken, wordt de zaag uit de onderste stand
ontgrendeld.
• Zwenk de machinekop (4) omhoog.
• De kleminrichtingen (7) kan aan beide zijden aan
de vaste zaagtafel (15) bevestigd worden. Steek de
kleminrichtingen (7) in de hiervoor bedoelde boor-
gaten aan de achterkant van de aanslagrail (16) en
borg deze met behulp van de schroeven met ster-
greep (7a).
Voor versteksnedes van 0° tot 45° moet de klem-
inrichting (7) slechts aan één kant (rechts) worden
gemonteerd (zie afb. 11-12).
• De machinekop (4) kan door de borgschroef (22)
los te draaien, naar links tot max. 45° schuin ge-
plaatst worden.
• De werkstuksteunen (8) moeten tijdens de werk-
zaamheden altijd bevestigd en gebruikt worden.
Stel de gewenste reikwijdte in, door de borgschroef
(9) los te draaien. Draai vervolgens de borgschroef
(9) weer vast.
8.2 Fijnafstelling van de aanslag voor afkortsne-
de 90° (afb. 1/2/5/6)
• Aanslaghoek niet bij de levering inbegrepen.
• De machinekop (4) naar beneden laten zakken en
met de borgpen (23) vastzetten.
• Draai vastzetschroef (22) los.
• De aanslaghoek (A) tussen zaagblad (6) en draai-
tafel (14) plaatsen.
• Draai de borgmoer (26a) los.
• De stelschroef (26) zover verstellen, tot de hoek
tussen zaagblad (6) en draaitafel (14) 90° bedraagt.
• Draai de borgmoer (26a) weer vast.
• Controleer ten slotte de positie van de hoekweer-
gave. Indien nodig, de aanwijzer (19) met een
kruiskopschroevendraaier losdraaien, op de 0°-po-
sitie van de schaalverdeling (18) zetten en de borg-
schroef weer vastdraaien.
