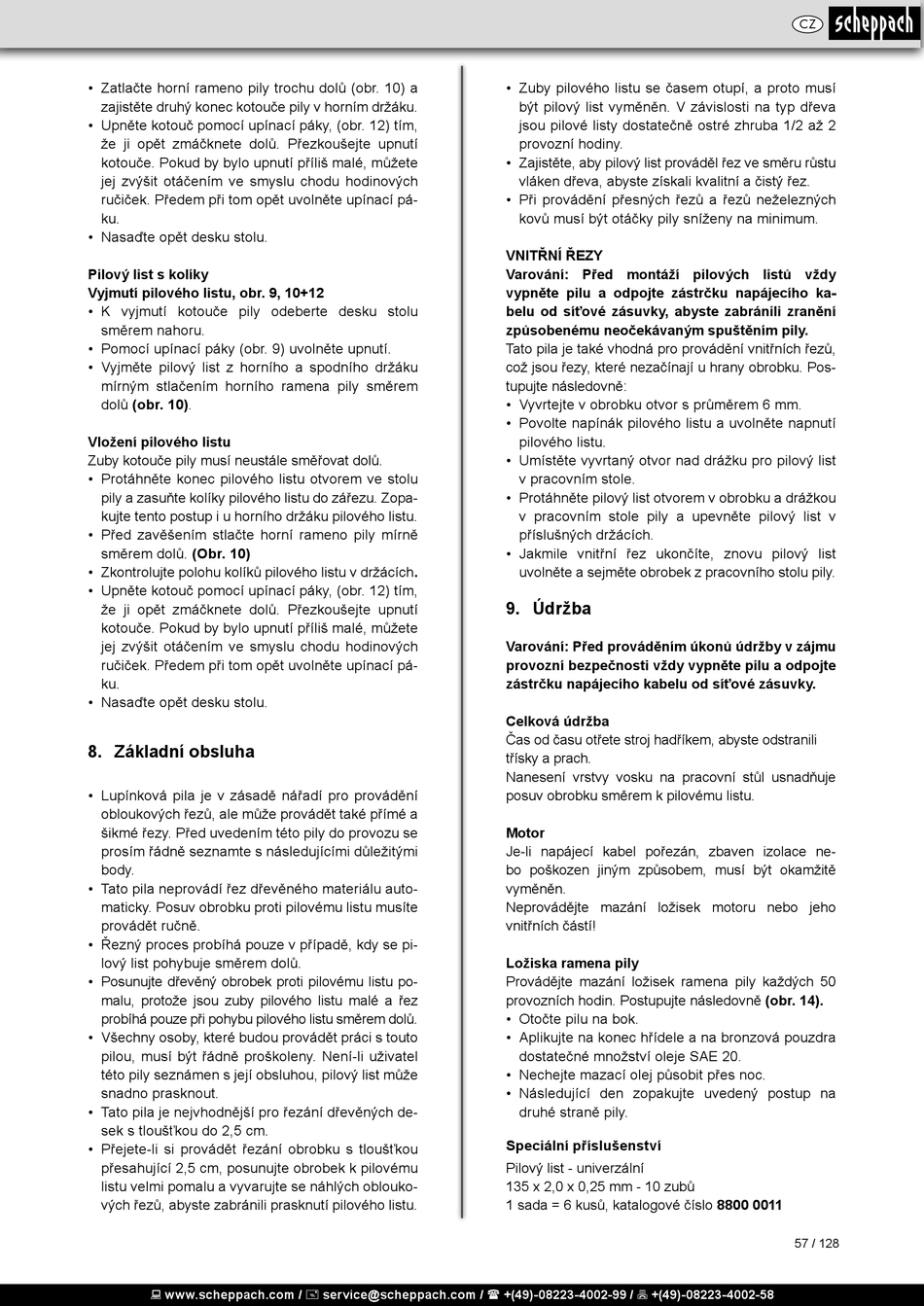

• Zatlačte horní rameno pily trochu dolů (obr. 10) a
zajistěte druhý konec kotouče pily v horním držáku.
• Upněte kotouč pomocí upínací páky, (obr. 12) tím,
že ji opět zmáčknete dolů. Přezkoušejte upnutí
kotouče. Pokud by bylo upnutí příliš malé, můžete
jej zvýšit otáčením ve smyslu chodu hodinových
ručiček. Předem při tom opět uvolněte upínací pá-
ku.
• Nasaďte opět desku stolu.
Pilový list s kolíky
Vyjmutí pilového listu, obr. 9, 10+12
• K vyjmutí kotouče pily odeberte desku stolu
směrem nahoru.
• Pomocí upínací páky (obr. 9) uvolněte upnutí.
• Vyjměte pilový list z horního a spodního držáku
mírným stlačením horního ramena pily směrem
dolů (obr. 10).
Vložení pilového listu
Zuby kotouče pily musí neustále směřovat dolů.
• Protáhněte konec pilového listu otvorem ve stolu
pily a zasuňte kolíky pilového listu do zářezu. Zopa-
kujte tento postup i u horního držáku pilového listu.
• Před zavěšením stlačte horní rameno pily mírně
směrem dolů. (Obr. 10)
• Zkontrolujte polohu kolíků pilového listu v držácích.
• Upněte kotouč pomocí upínací páky, (obr. 12) tím,
že ji opět zmáčknete dolů. Přezkoušejte upnutí
kotouče. Pokud by bylo upnutí příliš malé, můžete
jej zvýšit otáčením ve smyslu chodu hodinových
ručiček. Předem při tom opět uvolněte upínací pá-
ku.
• Nasaďte opět desku stolu.
8. Základní obsluha
• Lupínková pila je v zásadě nářadí pro provádění
obloukových řezů, ale může provádět také přímé a
šikmé řezy. Před uvedením této pily do provozu se
prosím řádně seznamte s následujícími důležitými
body.
• Tato pila neprovádí řez dřevěného materiálu auto-
maticky. Posuv obrobku proti pilovému listu musíte
provádět ručně.
• Řezný proces probíhá pouze v případě, kdy se pi-
lový list pohybuje směrem dolů.
• Posunujte dřevěný obrobek proti pilovému listu po-
malu, protože jsou zuby pilového listu malé a řez
probíhá pouze při pohybu pilového listu směrem dolů.
• Všechny osoby, které budou provádět práci s touto
pilou, musí být řádně proškoleny. Není-li uživatel
této pily seznámen s její obsluhou, pilový list může
snadno prasknout.
• Tato pila je nejvhodnější pro řezání dřevěných de-
sek s tloušťkou do 2,5 cm.
• Přejete-li si provádět řezání obrobku s tloušťkou
přesahující 2,5 cm, posunujte obrobek k pilovému
listu velmi pomalu a vyvarujte se náhlých oblouko-
vých řezů, abyste zabránili prasknutí pilového listu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Zuby pilového listu se časem otupí, a proto musí
být pilový list vyměněn. V závislosti na typ dřeva
jsou pilové listy dostatečně ostré zhruba 1/2 až 2
provozní hodiny.
• Zajistěte, aby pilový list prováděl řez ve směru růstu
vláken dřeva, abyste získali kvalitní a čistý řez.
• Při provádění přesných řezů a řezů neželezných
kovů musí být otáčky pily sníženy na minimum.
VNITŘNÍ ŘEZY
Varování: Před montáží pilových listů vždy
vypněte pilu a odpojte zástrčku napájecího ka-
belu od síťové zásuvky, abyste zabránili zranění
způsobenému neočekávaným spuštěním pily.
Tato pila je také vhodná pro provádění vnitřních řezů,
což jsou řezy, které nezačínají u hrany obrobku. Pos-
tupujte následovně:
• Vyvrtejte v obrobku otvor s průměrem 6 mm.
• Povolte napínák pilového listu a uvolněte napnutí
pilového listu.
• Umístěte vyvrtaný otvor nad drážku pro pilový list
v pracovním stole.
• Protáhněte pilový list otvorem v obrobku a drážkou
v pracovním stole pily a upevněte pilový list v
příslušných držácích.
• Jakmile vnitřní řez ukončíte, znovu pilový list
uvolněte a sejměte obrobek z pracovního stolu pily.
9. Údržba
Varování: Před prováděním úkonů údržby v zájmu
provozní bezpečnosti vždy vypněte pilu a odpojte
zástrčku napájecího kabelu od síťové zásuvky.
Celková údržba
Čas od času otřete stroj hadříkem, abyste odstranili
třísky a prach.
Nanesení vrstvy vosku na pracovní stůl usnadňuje
posuv obrobku směrem k pilovému listu.
Motor
Je-li napájecí kabel pořezán, zbaven izolace ne-
bo poškozen jiným způsobem, musí být okamžitě
vyměněn.
Neprovádějte mazání ložisek motoru nebo jeho
vnitřních částí!
Ložiska ramena pily
Provádějte mazání ložisek ramena pily každých 50
provozních hodin. Postupujte následovně (obr. 14).
• Otočte pilu na bok.
• Aplikujte na konec hřídele a na bronzová pouzdra
dostatečné množství oleje SAE 20.
• Nechejte mazací olej působit přes noc.
• Následující den zopakujte uvedený postup na
druhé straně pily.
Speciální příslušenství
Pilový list - univerzální
135 x 2,0 x 0,25 mm - 10 zubů
1 sada = 6 kusů, katalogové číslo 8800 0011
