13

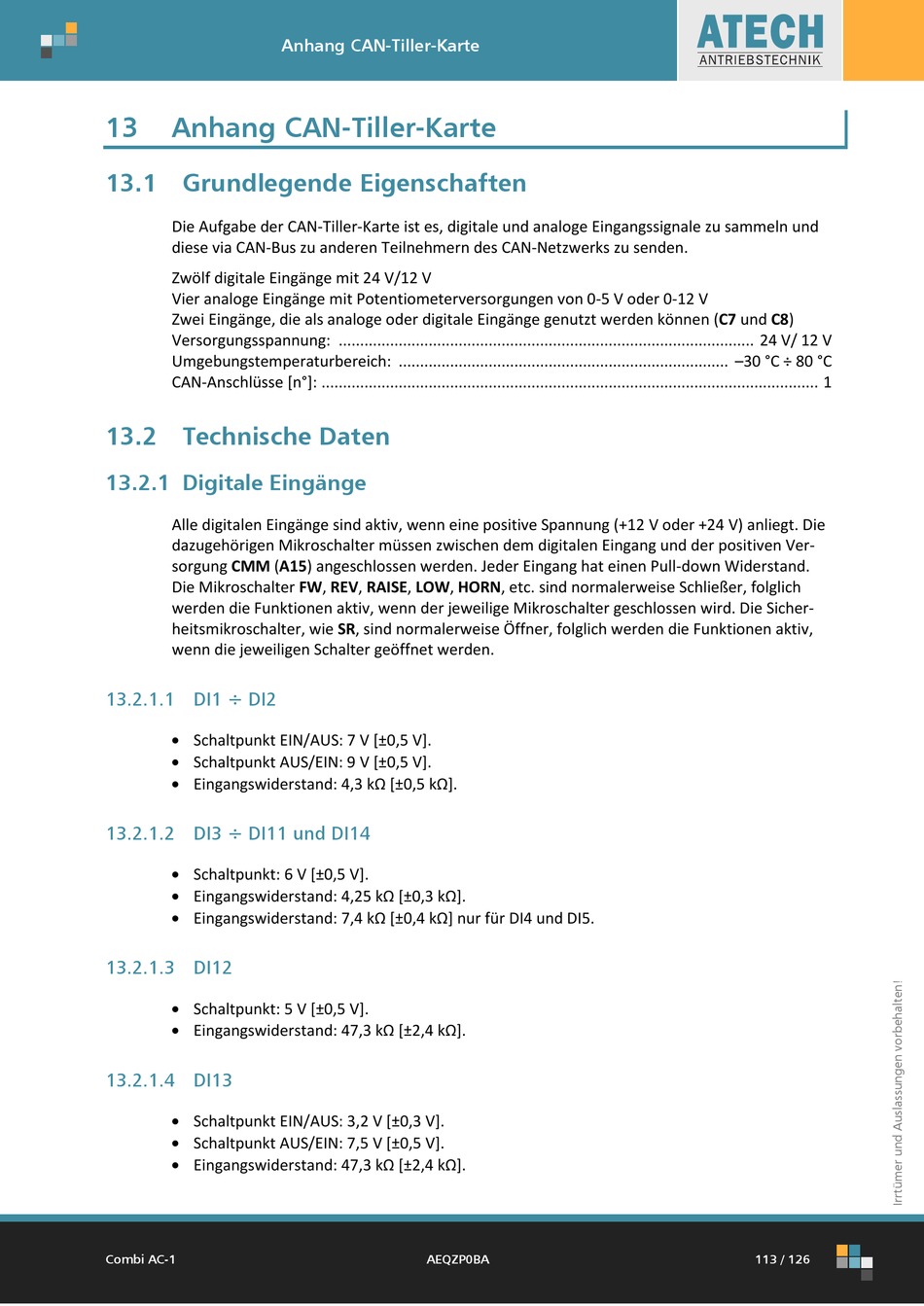

Anhang CAN-Tiller-Karte
13.1 Grundlegende Eigenschaften
Die Aufgabe der CAN-Tiller-Karte ist es, digitale und analoge Eingangssignale zu sammeln und
diese via CAN-Bus zu anderen Teilnehmern des CAN-Netzwerks zu senden.
Zwölf digitale Eingänge mit 24 V/12 V
Vier analoge Eingänge mit Potentiometerversorgungen von 0-5 V oder 0-12 V
Zwei Eingänge, die als analoge oder digitale Eingänge genutzt werden können (C7 und C8)
Versorgungsspannung: ................................................................................................. 24 V/ 12 V
Umgebungstemperaturbereich: ............................................................................. –30 °C ÷ 80 °C
CAN-Anschlüsse [n°]: .................................................................................................................... 1
13.2 Technische Daten
13.2.1 Digitale Eingänge
Alle digitalen Eingänge sind aktiv, wenn eine positive Spannung (+12 V oder +24 V) anliegt. Die
dazugehörigen Mikroschalter müssen zwischen dem digitalen Eingang und der positiven Ver-
sorgung CMM (A15) angeschlossen werden. Jeder Eingang hat einen Pull-down Widerstand.
Die Mikroschalter FW, REV, RAISE, LOW, HORN, etc. sind normalerweise Schließer, folglich
werden die Funktionen aktiv, wenn der jeweilige Mikroschalter geschlossen wird. Die Sicher-
heitsmikroschalter, wie SR, sind normalerweise Öffner, folglich werden die Funktionen aktiv,
wenn die jeweiligen Schalter geöffnet werden.
13.2.1.1 DI1 ÷ DI2
Schaltpunkt EIN/AUS: 7 V [±0,5 V].
Schaltpunkt AUS/EIN: 9 V [±0,5 V].
Eingangswiderstand: 4,3 kΩ [±0,5 kΩ].
13.2.1.2 DI3 ÷ DI11 und DI14
Schaltpunkt: 6 V [±0,5 V].
Eingangswiderstand: 4,25 kΩ [±0,3 kΩ].
Eingangswiderstand: 7,4 kΩ [±0,4 kΩ] nur für DI4 und DI5.
13.2.1.3 DI12
Schaltpunkt: 5 V [±0,5 V].
Eingangswiderstand: 47,3 kΩ [±2,4 kΩ].
13.2.1.4 DI13
Schaltpunkt EIN/AUS: 3,2 V [±0,3 V].
Schaltpunkt AUS/EIN: 7,5 V [±0,5 V].
Eingangswiderstand: 47,3 kΩ [±2,4 kΩ].
Combi AC-1
Anhang CAN-Tiller-Karte
AEQZP0BA
113 / 126
