8.5.2 Abgleichmöglichkeiten (ADJUSTMENTS)
[1] THROTTLE 0 ZONE

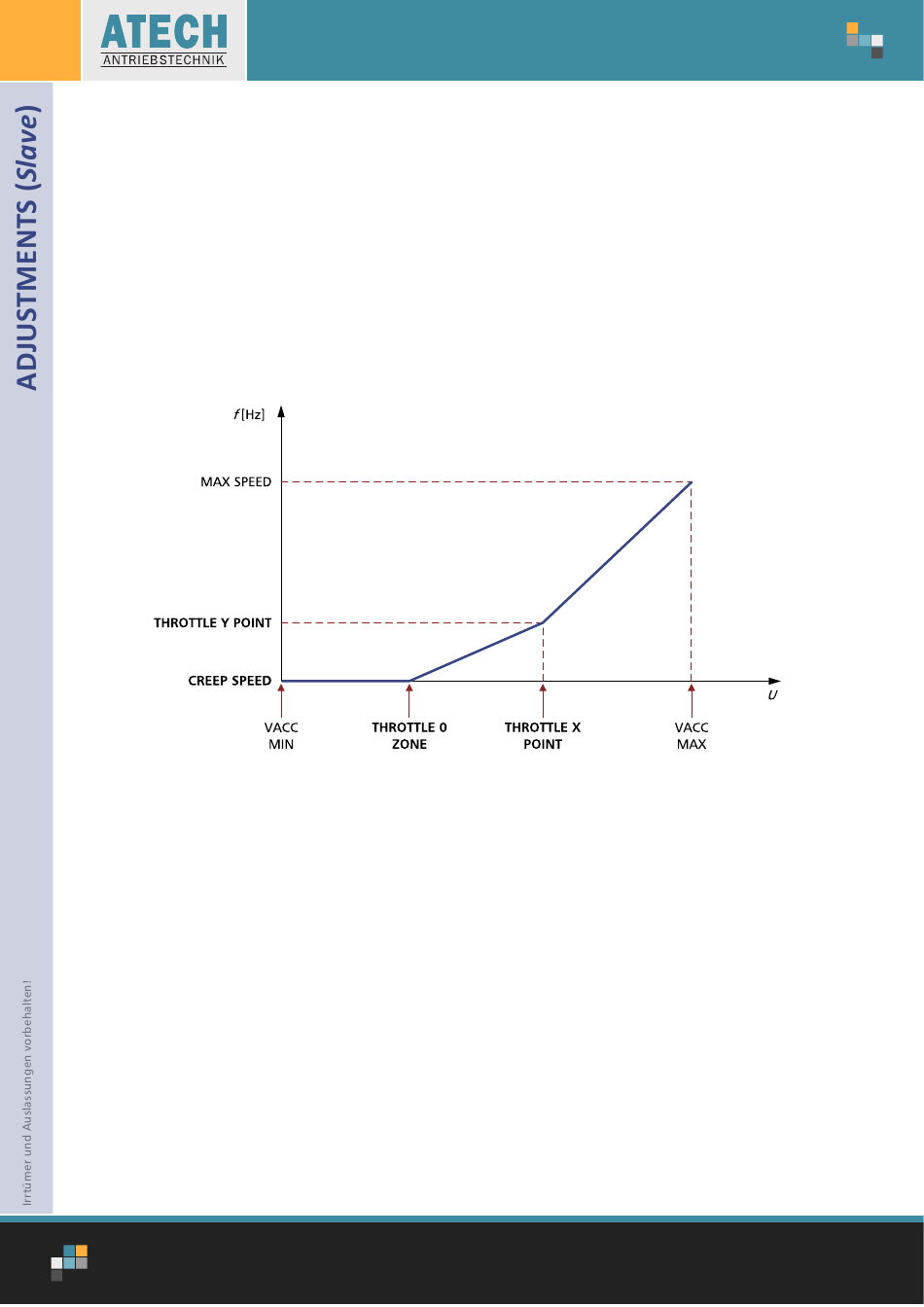

Totbereich zu Beginn der Sollwertkurve (siehe Grafik)
[2] THROTTLE X POINT
[3] THROTTLE Y POINT
Verändern die Charakteristik der Sollwertkurve (siehe Grafik). Wird die Spannung am Po-
tentiometer Heben/Senken auf X POINT % gesenkt, beträgt die dazugehörige Geschwin-
digkeit des Pumpenmotors Y POINT % der Maximalgeschwindigkeit. Die Beziehung zwi-
schen der Potentiometerspannung und der Pumpengeschwindigkeit ist zwischen
THROTTLE 0 ZONE und X POINT sowie zwischen X POINT und VACC MAX linear, allerdings
mit verschiedenen Steigungen.
64 / 126
Programmierung & Einstellung mit der Console
AEQZP0BA
Combi AC-1
