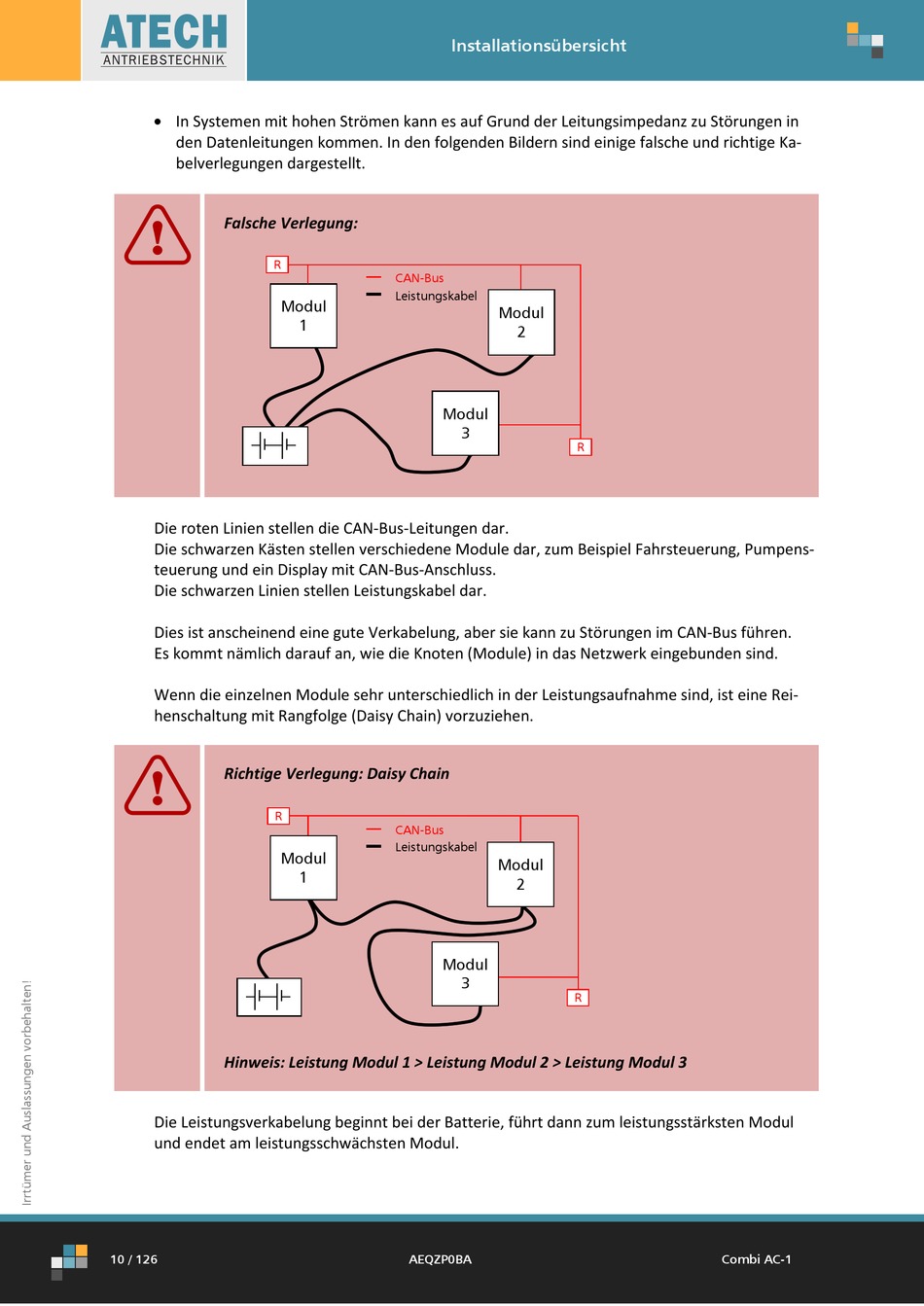

In Systemen mit hohen Strömen kann es auf Grund der Leitungsimpedanz zu Störungen in
den Datenleitungen kommen. In den folgenden Bildern sind einige falsche und richtige Ka-
belverlegungen dargestellt.
Falsche Verlegung:
R
Modul
Die roten Linien stellen die CAN-Bus-Leitungen dar.
Die schwarzen Kästen stellen verschiedene Module dar, zum Beispiel Fahrsteuerung, Pumpens-
teuerung und ein Display mit CAN-Bus-Anschluss.
Die schwarzen Linien stellen Leistungskabel dar.
Dies ist anscheinend eine gute Verkabelung, aber sie kann zu Störungen im CAN-Bus führen.
Es kommt nämlich darauf an, wie die Knoten (Module) in das Netzwerk eingebunden sind.
Wenn die einzelnen Module sehr unterschiedlich in der Leistungsaufnahme sind, ist eine Rei-
henschaltung mit Rangfolge (Daisy Chain) vorzuziehen.
Richtige Verlegung: Daisy Chain
R
Modul
Hinweis: Leistung Modul 1 > Leistung Modul 2 > Leistung Modul 3
Die Leistungsverkabelung beginnt bei der Batterie, führt dann zum leistungsstärksten Modul
und endet am leistungsschwächsten Modul.
10 / 126
Installationsübersicht
CAN-Bus
Leistungskabel
1
Modul
3
CAN-Bus
Leistungskabel
1
Modul
3
AEQZP0BA
Modul
2
R
Modul
2
R
Combi AC-1
