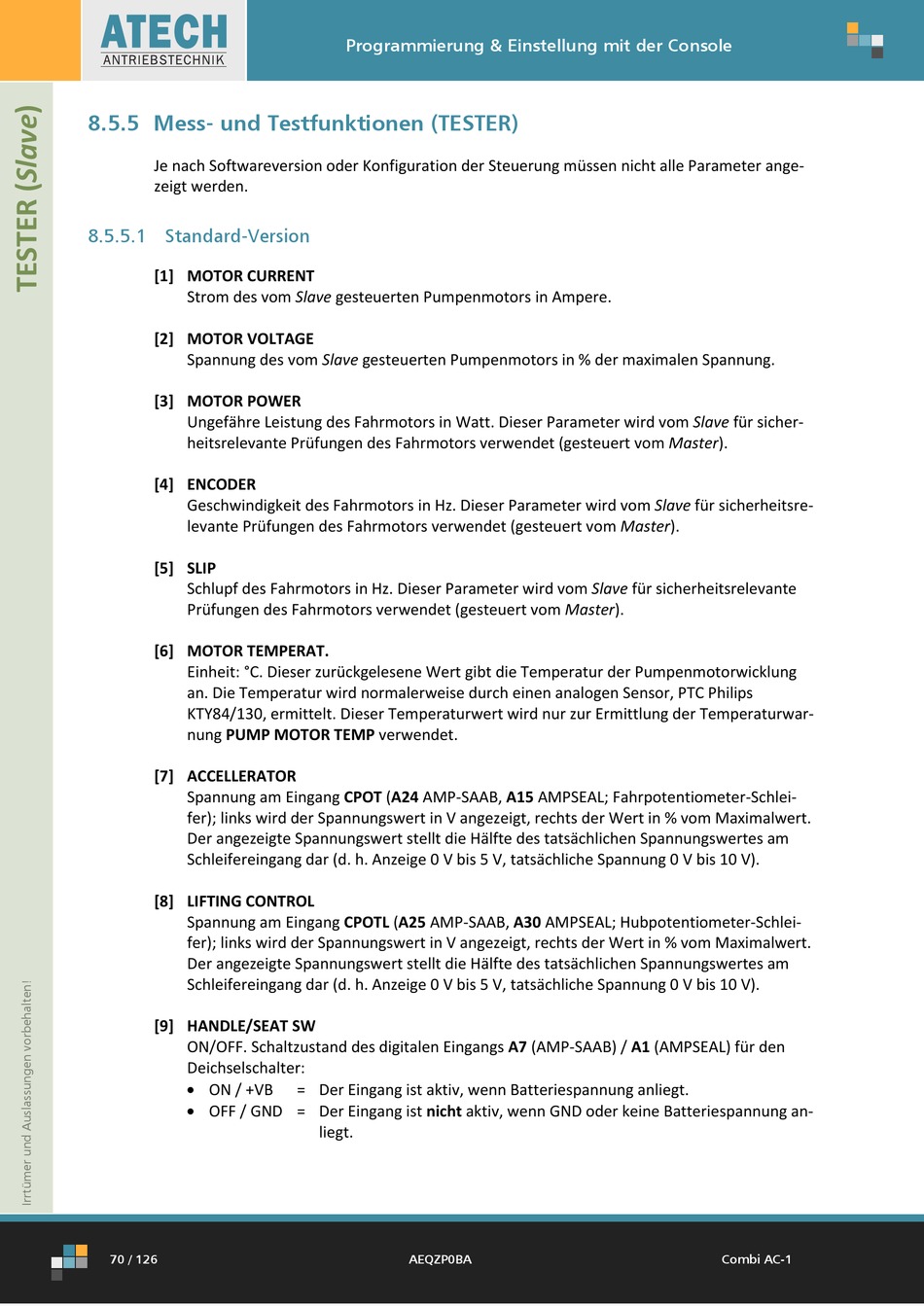

8.5.5 Mess- und Testfunktionen (TESTER)

Je nach Softwareversion oder Konfiguration der Steuerung müssen nicht alle Parameter ange-
zeigt werden.
8.5.5.1 Standard-Version

[1] MOTOR CURRENT

Strom des vom Slave gesteuerten Pumpenmotors in Ampere.
[2] MOTOR VOLTAGE
Spannung des vom Slave gesteuerten Pumpenmotors in % der maximalen Spannung.
[3] MOTOR POWER
Ungefähre Leistung des Fahrmotors in Watt. Dieser Parameter wird vom Slave für sicher-
heitsrelevante Prüfungen des Fahrmotors verwendet (gesteuert vom Master).
[4] ENCODER
Geschwindigkeit des Fahrmotors in Hz. Dieser Parameter wird vom Slave für sicherheitsre-
levante Prüfungen des Fahrmotors verwendet (gesteuert vom Master).
[5] SLIP
Schlupf des Fahrmotors in Hz. Dieser Parameter wird vom Slave für sicherheitsrelevante
Prüfungen des Fahrmotors verwendet (gesteuert vom Master).
[6] MOTOR TEMPERAT.
Einheit: °C. Dieser zurückgelesene Wert gibt die Temperatur der Pumpenmotorwicklung
an. Die Temperatur wird normalerweise durch einen analogen Sensor, PTC Philips
KTY84/130, ermittelt. Dieser Temperaturwert wird nur zur Ermittlung der Temperaturwar-
nung PUMP MOTOR TEMP verwendet.
[7] ACCELLERATOR
Spannung am Eingang CPOT (A24 AMP-SAAB, A15 AMPSEAL; Fahrpotentiometer-Schlei-
fer); links wird der Spannungswert in V angezeigt, rechts der Wert in % vom Maximalwert.
Der angezeigte Spannungswert stellt die Hälfte des tatsächlichen Spannungswertes am
Schleifereingang dar (d. h. Anzeige 0 V bis 5 V, tatsächliche Spannung 0 V bis 10 V).
[8] LIFTING CONTROL
Spannung am Eingang CPOTL (A25 AMP-SAAB, A30 AMPSEAL; Hubpotentiometer-Schlei-
fer); links wird der Spannungswert in V angezeigt, rechts der Wert in % vom Maximalwert.
Der angezeigte Spannungswert stellt die Hälfte des tatsächlichen Spannungswertes am
Schleifereingang dar (d. h. Anzeige 0 V bis 5 V, tatsächliche Spannung 0 V bis 10 V).
[9] HANDLE/SEAT SW
ON/OFF. Schaltzustand des digitalen Eingangs A7 (AMP-SAAB) / A1 (AMPSEAL) für den
Deichselschalter:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
70 / 126
Programmierung & Einstellung mit der Console
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
