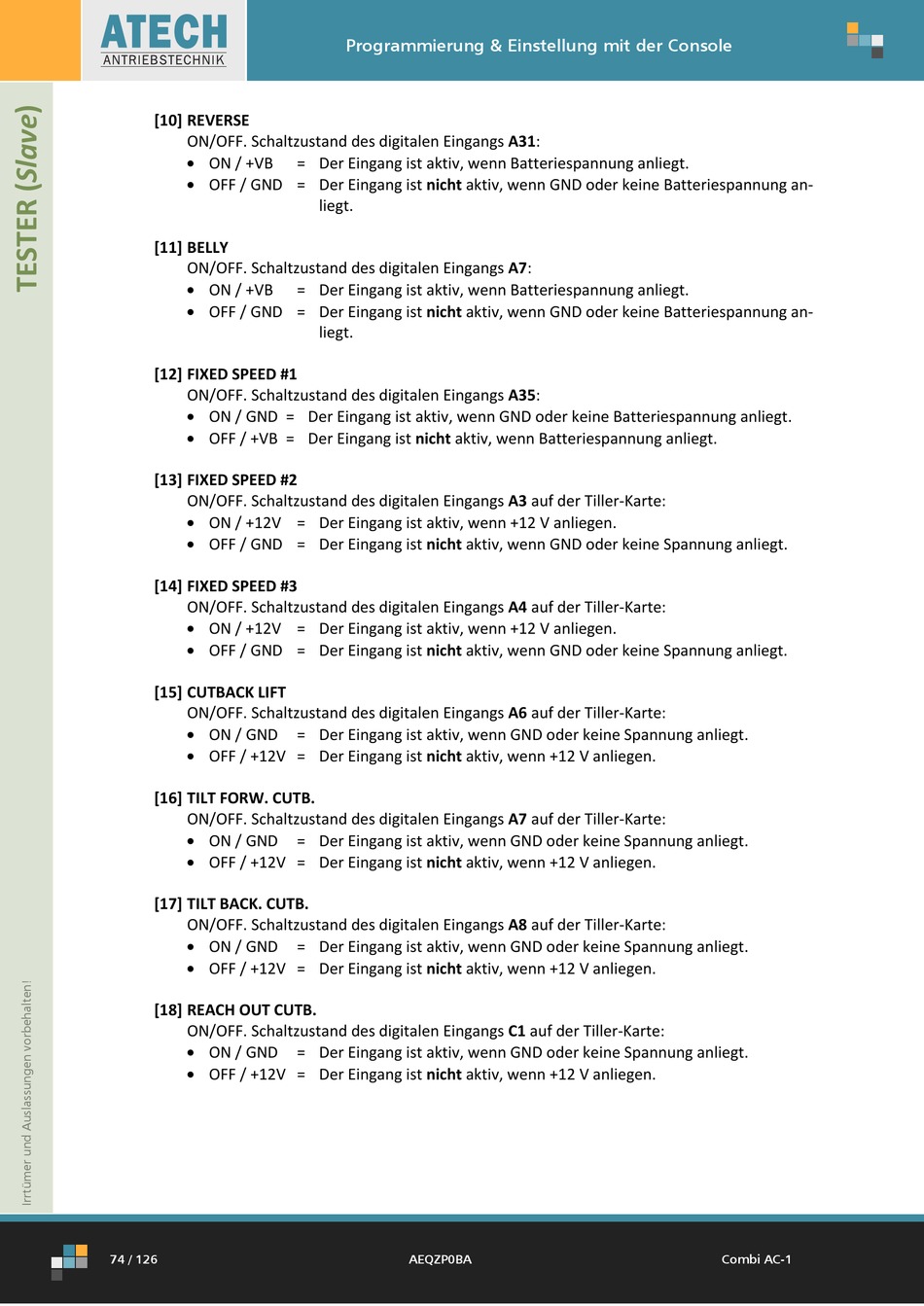

[10] REVERSE
ON/OFF. Schaltzustand des digitalen Eingangs A31:
ON / +VB
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[11] BELLY
ON/OFF. Schaltzustand des digitalen Eingangs A7:
ON / +VB
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[12] FIXED SPEED #1
ON/OFF. Schaltzustand des digitalen Eingangs A35:
ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
[13] FIXED SPEED #2
ON/OFF. Schaltzustand des digitalen Eingangs A3 auf der Tiller-Karte:
ON / +12V = Der Eingang ist aktiv, wenn +12 V anliegen.
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Spannung anliegt.
[14] FIXED SPEED #3
ON/OFF. Schaltzustand des digitalen Eingangs A4 auf der Tiller-Karte:
ON / +12V = Der Eingang ist aktiv, wenn +12 V anliegen.
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Spannung anliegt.
[15] CUTBACK LIFT
ON/OFF. Schaltzustand des digitalen Eingangs A6 auf der Tiller-Karte:
ON / GND
OFF / +12V = Der Eingang ist nicht aktiv, wenn +12 V anliegen.
[16] TILT FORW. CUTB.
ON/OFF. Schaltzustand des digitalen Eingangs A7 auf der Tiller-Karte:
ON / GND
OFF / +12V = Der Eingang ist nicht aktiv, wenn +12 V anliegen.
[17] TILT BACK. CUTB.
ON/OFF. Schaltzustand des digitalen Eingangs A8 auf der Tiller-Karte:
ON / GND
OFF / +12V = Der Eingang ist nicht aktiv, wenn +12 V anliegen.
[18] REACH OUT CUTB.
ON/OFF. Schaltzustand des digitalen Eingangs C1 auf der Tiller-Karte:
ON / GND
OFF / +12V = Der Eingang ist nicht aktiv, wenn +12 V anliegen.
74 / 126
Programmierung & Einstellung mit der Console
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn GND oder keine Spannung anliegt.
= Der Eingang ist aktiv, wenn GND oder keine Spannung anliegt.
= Der Eingang ist aktiv, wenn GND oder keine Spannung anliegt.
= Der Eingang ist aktiv, wenn GND oder keine Spannung anliegt.
AEQZP0BA
Combi AC-1
