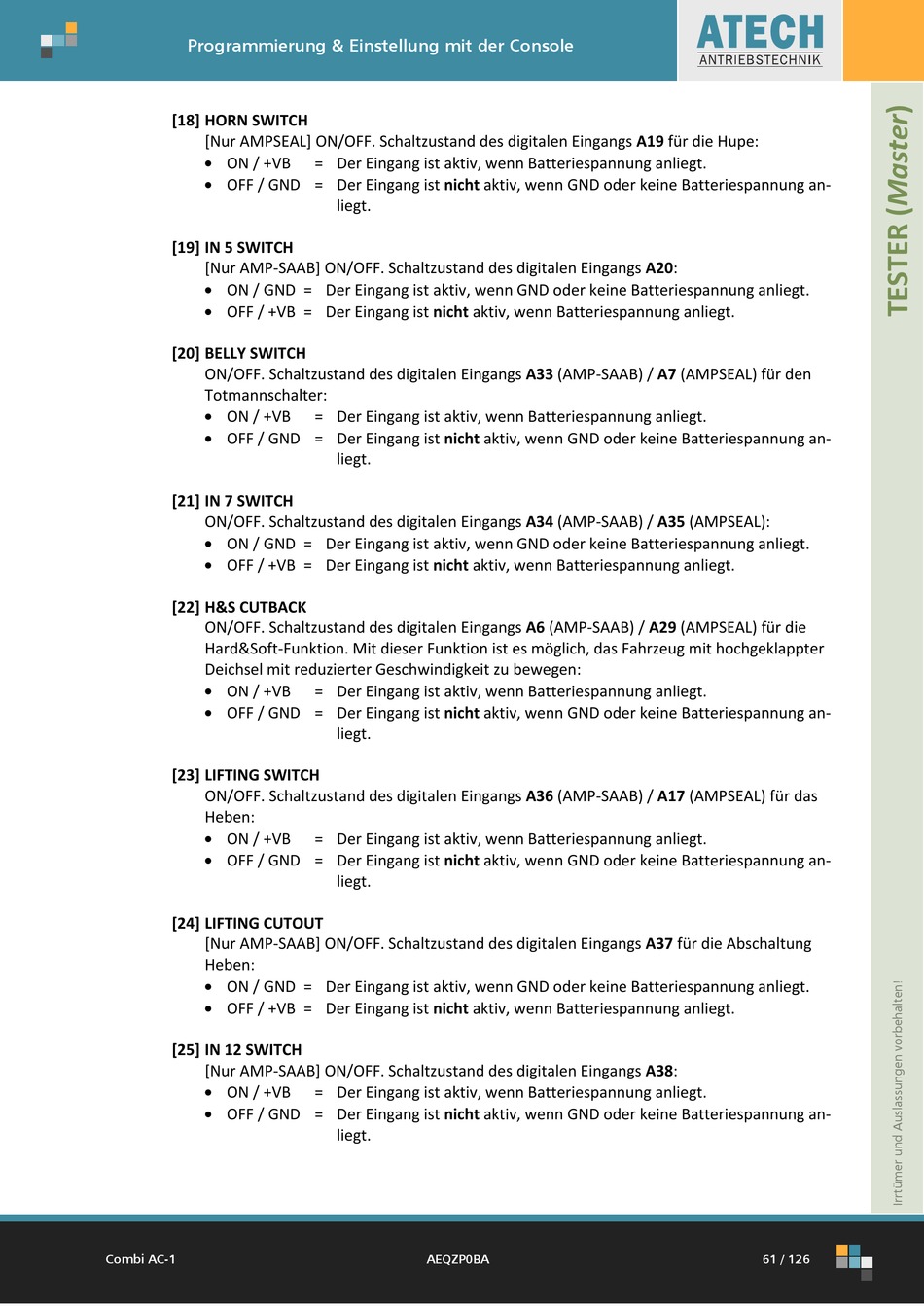

ATECH Combi AC-1 Benutzerhandbuch Seite 67

Programmierung & Einstellung mit der Console
[18] HORN SWITCH
[Nur AMPSEAL] ON/OFF. Schaltzustand des digitalen Eingangs A19 für die Hupe:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[19] IN 5 SWITCH
[Nur AMP-SAAB] ON/OFF. Schaltzustand des digitalen Eingangs A20:
 ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
 OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
[20] BELLY SWITCH
ON/OFF. Schaltzustand des digitalen Eingangs A33 (AMP-SAAB) / A7 (AMPSEAL) für den
Totmannschalter:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[21] IN 7 SWITCH
ON/OFF. Schaltzustand des digitalen Eingangs A34 (AMP-SAAB) / A35 (AMPSEAL):
 ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
 OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
[22] H&S CUTBACK
ON/OFF. Schaltzustand des digitalen Eingangs A6 (AMP-SAAB) / A29 (AMPSEAL) für die
Hard&Soft-Funktion. Mit dieser Funktion ist es möglich, das Fahrzeug mit hochgeklappter
Deichsel mit reduzierter Geschwindigkeit zu bewegen:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[23] LIFTING SWITCH
ON/OFF. Schaltzustand des digitalen Eingangs A36 (AMP-SAAB) / A17 (AMPSEAL) für das
Heben:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[24] LIFTING CUTOUT
[Nur AMP-SAAB] ON/OFF. Schaltzustand des digitalen Eingangs A37 für die Abschaltung
Heben:
 ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
 OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
[25] IN 12 SWITCH
[Nur AMP-SAAB] ON/OFF. Schaltzustand des digitalen Eingangs A38:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
Combi AC-1
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
AEQZP0BA 61 / 126
