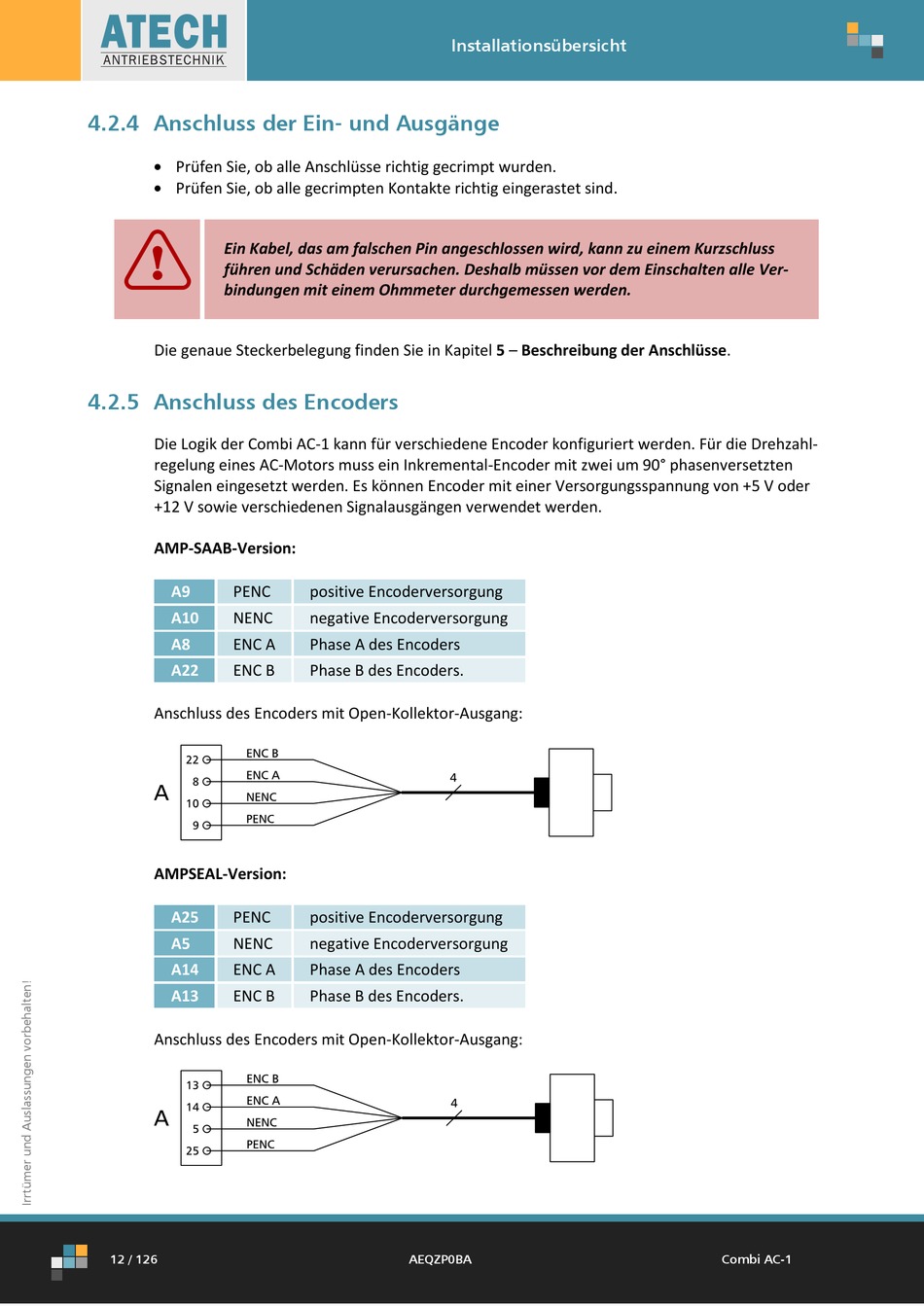

4.2.4 Anschluss der Ein- und Ausgänge
 Prüfen Sie, ob alle Anschlüsse richtig gecrimpt wurden.
 Prüfen Sie, ob alle gecrimpten Kontakte richtig eingerastet sind.
Ein Kabel, das am falschen Pin angeschlossen wird, kann zu einem Kurzschluss
führen und Schäden verursachen. Deshalb müssen vor dem Einschalten alle Ver-
bindungen mit einem Ohmmeter durchgemessen werden.
Die genaue Steckerbelegung finden Sie in Kapitel 5 – Beschreibung der Anschlüsse.

4.2.5 Anschluss des Encoders

Die Logik der Combi AC-1 kann für verschiedene Encoder konfiguriert werden. Für die Drehzahl-
regelung eines AC-Motors muss ein Inkremental-Encoder mit zwei um 90° phasenversetzten
Signalen eingesetzt werden. Es können Encoder mit einer Versorgungsspannung von +5 V oder
+12 V sowie verschiedenen Signalausgängen verwendet werden.
AMP-SAAB-Version:
A9 PENC
A10 NENC
A8 ENC A
A22 ENC B
Anschluss des Encoders mit Open-Kollektor-Ausgang:
AMPSEAL-Version:
A25 PENC
A5 NENC
A14 ENC A
A13 ENC B
Anschluss des Encoders mit Open-Kollektor-Ausgang:
12 / 126
Installationsübersicht
positive Encoderversorgung
negative Encoderversorgung
Phase A des Encoders
Phase B des Encoders.
positive Encoderversorgung
negative Encoderversorgung
Phase A des Encoders
Phase B des Encoders.
