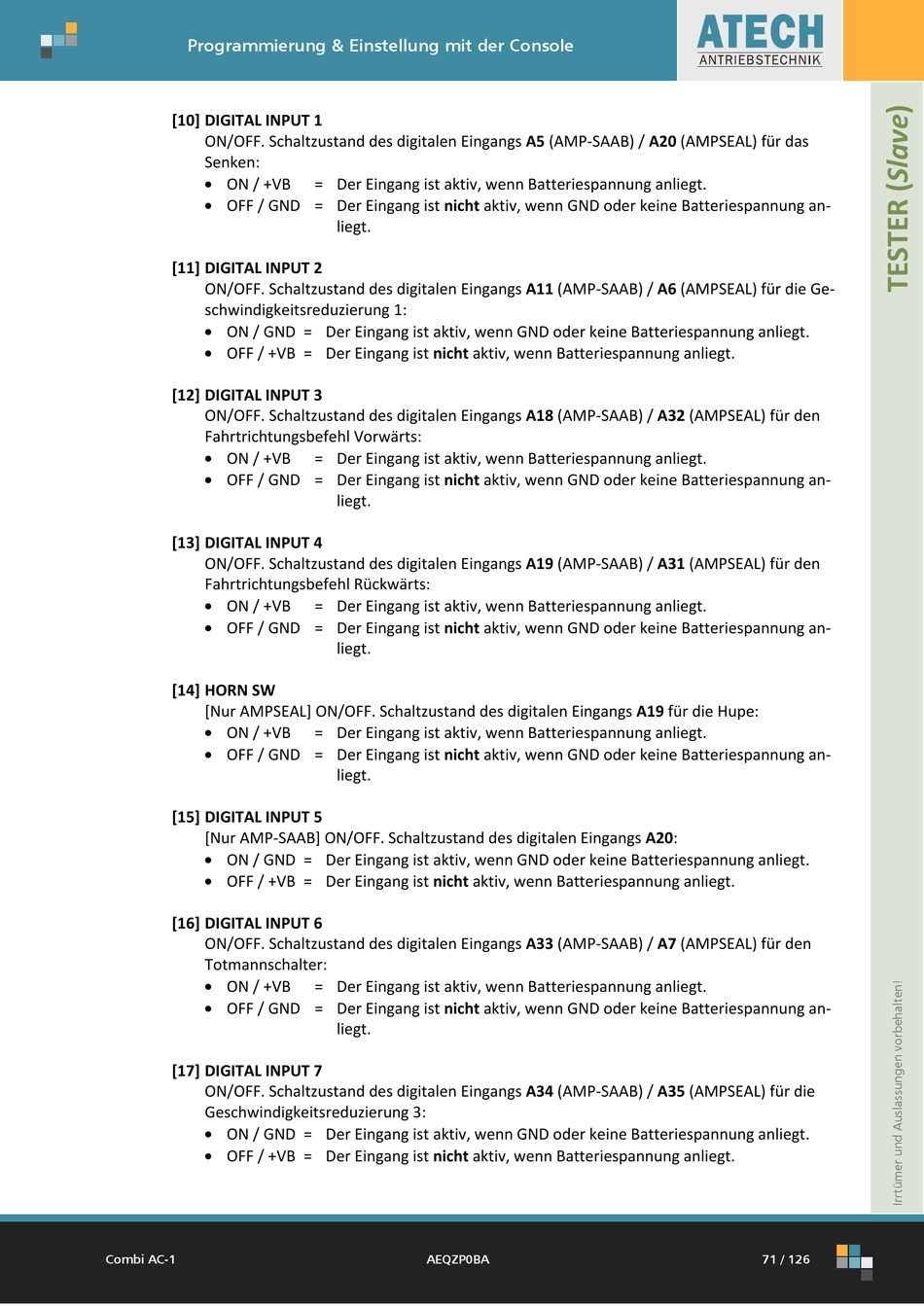

Programmierung & Einstellung mit der Console
[10] DIGITAL INPUT 1
ON/OFF. Schaltzustand des digitalen Eingangs A5 (AMP-SAAB) / A20 (AMPSEAL) für das
Senken:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[11] DIGITAL INPUT 2
ON/OFF. Schaltzustand des digitalen Eingangs A11 (AMP-SAAB) / A6 (AMPSEAL) für die Ge-
schwindigkeitsreduzierung 1:
 ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
 OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
[12] DIGITAL INPUT 3
ON/OFF. Schaltzustand des digitalen Eingangs A18 (AMP-SAAB) / A32 (AMPSEAL) für den
Fahrtrichtungsbefehl Vorwärts:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[13] DIGITAL INPUT 4
ON/OFF. Schaltzustand des digitalen Eingangs A19 (AMP-SAAB) / A31 (AMPSEAL) für den
Fahrtrichtungsbefehl Rückwärts:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[14] HORN SW
[Nur AMPSEAL] ON/OFF. Schaltzustand des digitalen Eingangs A19 für die Hupe:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[15] DIGITAL INPUT 5
[Nur AMP-SAAB] ON/OFF. Schaltzustand des digitalen Eingangs A20:
 ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
 OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
[16] DIGITAL INPUT 6
ON/OFF. Schaltzustand des digitalen Eingangs A33 (AMP-SAAB) / A7 (AMPSEAL) für den
Totmannschalter:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[17] DIGITAL INPUT 7
ON/OFF. Schaltzustand des digitalen Eingangs A34 (AMP-SAAB) / A35 (AMPSEAL) für die
Geschwindigkeitsreduzierung 3:
 ON / GND = Der Eingang ist aktiv, wenn GND oder keine Batteriespannung anliegt.
 OFF / +VB = Der Eingang ist nicht aktiv, wenn Batteriespannung anliegt.
