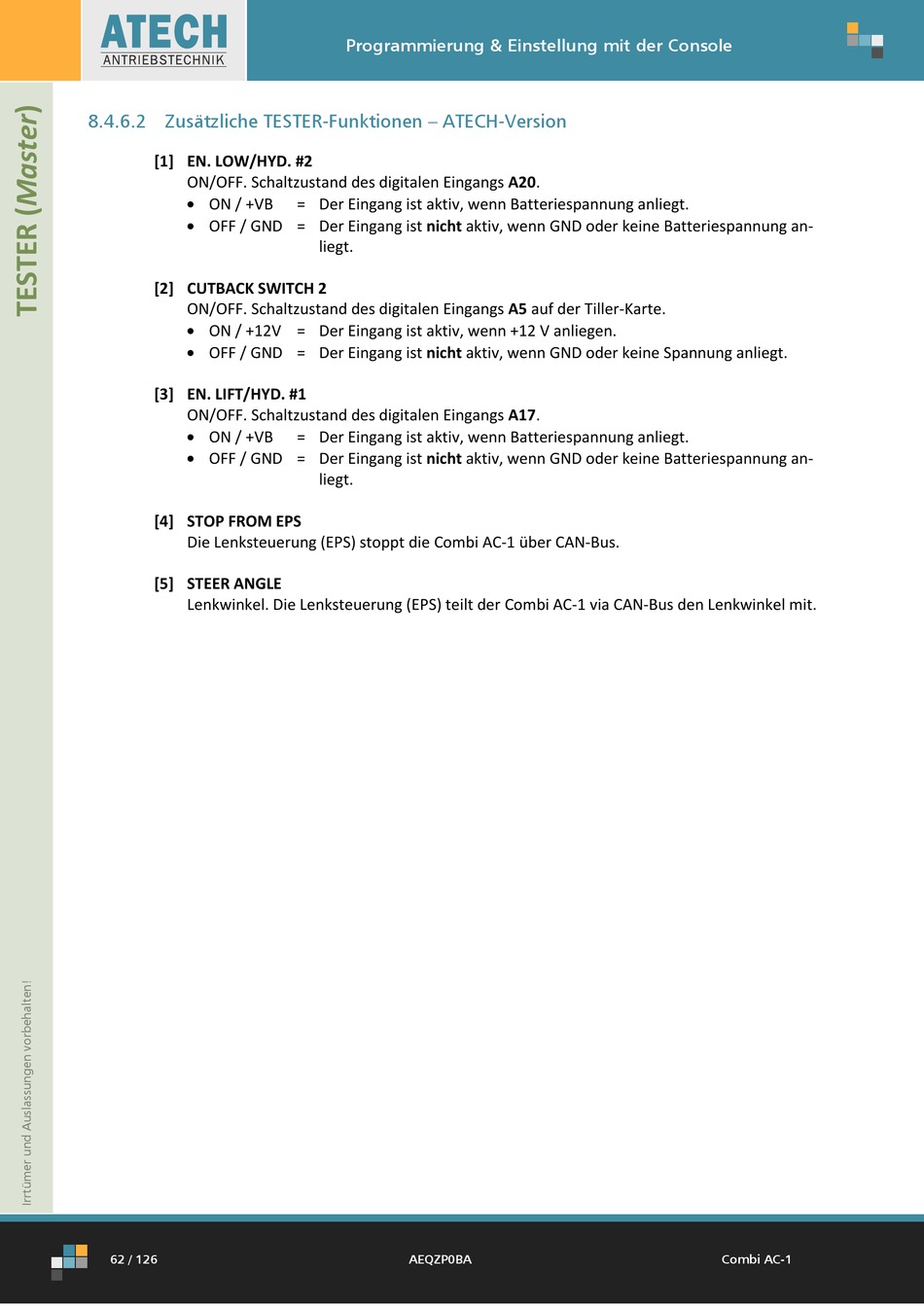

8.4.6.2 Zusätzliche TESTER-Funktionen – ATECH-Version
[1] EN. LOW/HYD. #2
ON/OFF. Schaltzustand des digitalen Eingangs A20.
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[2] CUTBACK SWITCH 2
ON/OFF. Schaltzustand des digitalen Eingangs A5 auf der Tiller-Karte.
 ON / +12V = Der Eingang ist aktiv, wenn +12 V anliegen.
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Spannung anliegt.
[3] EN. LIFT/HYD. #1
ON/OFF. Schaltzustand des digitalen Eingangs A17.
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[4] STOP FROM EPS
Die Lenksteuerung (EPS) stoppt die Combi AC-1 über CAN-Bus.
[5] STEER ANGLE
Lenkwinkel. Die Lenksteuerung (EPS) teilt der Combi AC-1 via CAN-Bus den Lenkwinkel mit.
62 / 126
Programmierung & Einstellung mit der Console
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
