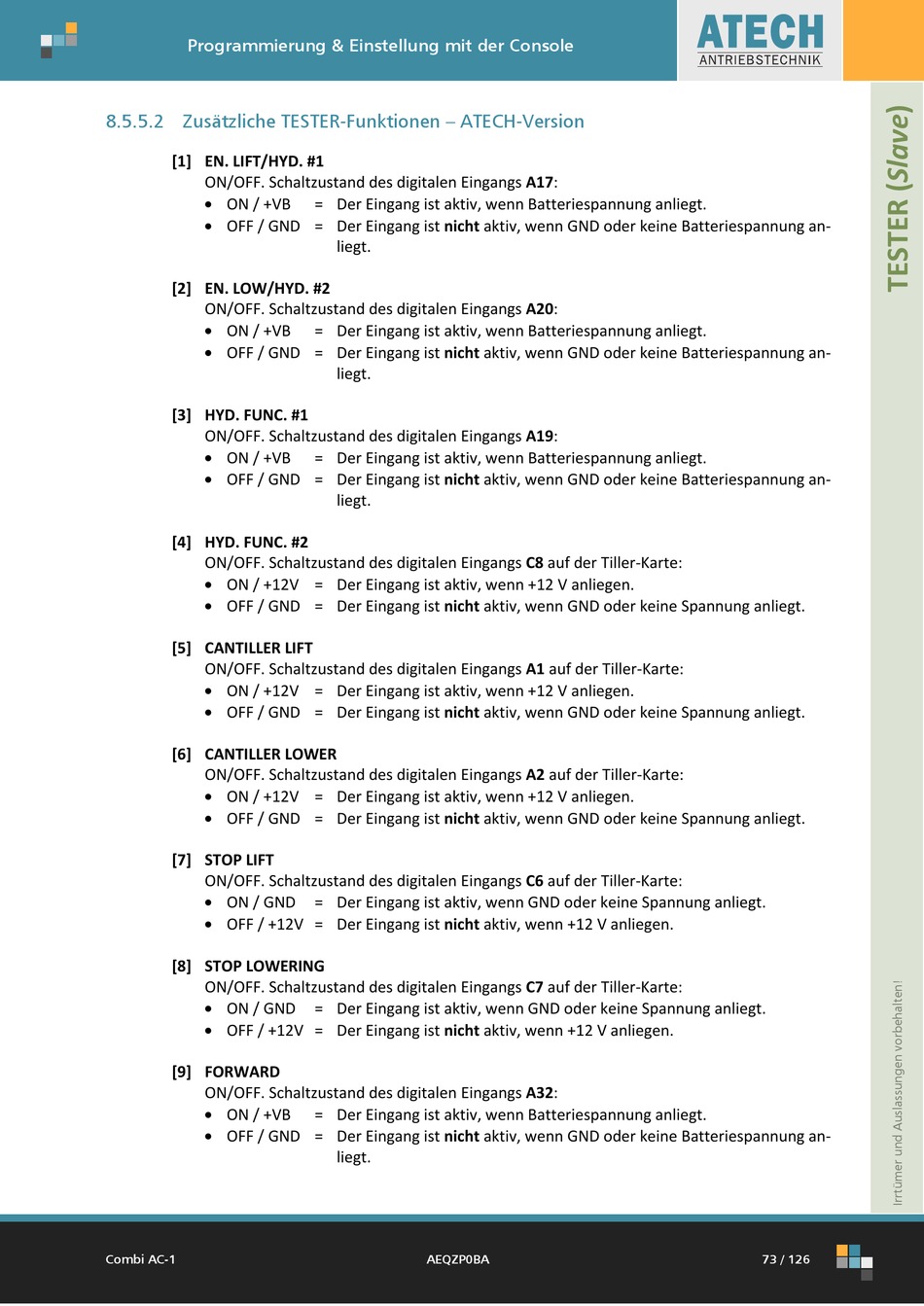

ATECH Combi AC-1 Benutzerhandbuch Seite 79

Programmierung & Einstellung mit der Console
8.5.5.2 Zusätzliche TESTER-Funktionen – ATECH-Version
[1] EN. LIFT/HYD. #1
ON/OFF. Schaltzustand des digitalen Eingangs A17:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[2] EN. LOW/HYD. #2
ON/OFF. Schaltzustand des digitalen Eingangs A20:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[3] HYD. FUNC. #1
ON/OFF. Schaltzustand des digitalen Eingangs A19:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[4] HYD. FUNC. #2
ON/OFF. Schaltzustand des digitalen Eingangs C8 auf der Tiller-Karte:
 ON / +12V = Der Eingang ist aktiv, wenn +12 V anliegen.
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Spannung anliegt.
[5] CANTILLER LIFT
ON/OFF. Schaltzustand des digitalen Eingangs A1 auf der Tiller-Karte:
 ON / +12V = Der Eingang ist aktiv, wenn +12 V anliegen.
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Spannung anliegt.
[6] CANTILLER LOWER
ON/OFF. Schaltzustand des digitalen Eingangs A2 auf der Tiller-Karte:
 ON / +12V = Der Eingang ist aktiv, wenn +12 V anliegen.
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Spannung anliegt.
[7] STOP LIFT
ON/OFF. Schaltzustand des digitalen Eingangs C6 auf der Tiller-Karte:
 ON / GND
 OFF / +12V = Der Eingang ist nicht aktiv, wenn +12 V anliegen.
[8] STOP LOWERING
ON/OFF. Schaltzustand des digitalen Eingangs C7 auf der Tiller-Karte:
 ON / GND
 OFF / +12V = Der Eingang ist nicht aktiv, wenn +12 V anliegen.
[9] FORWARD
ON/OFF. Schaltzustand des digitalen Eingangs A32:
 ON / +VB
 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
Combi AC-1
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn GND oder keine Spannung anliegt.
= Der Eingang ist aktiv, wenn GND oder keine Spannung anliegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
AEQZP0BA 73 / 126
