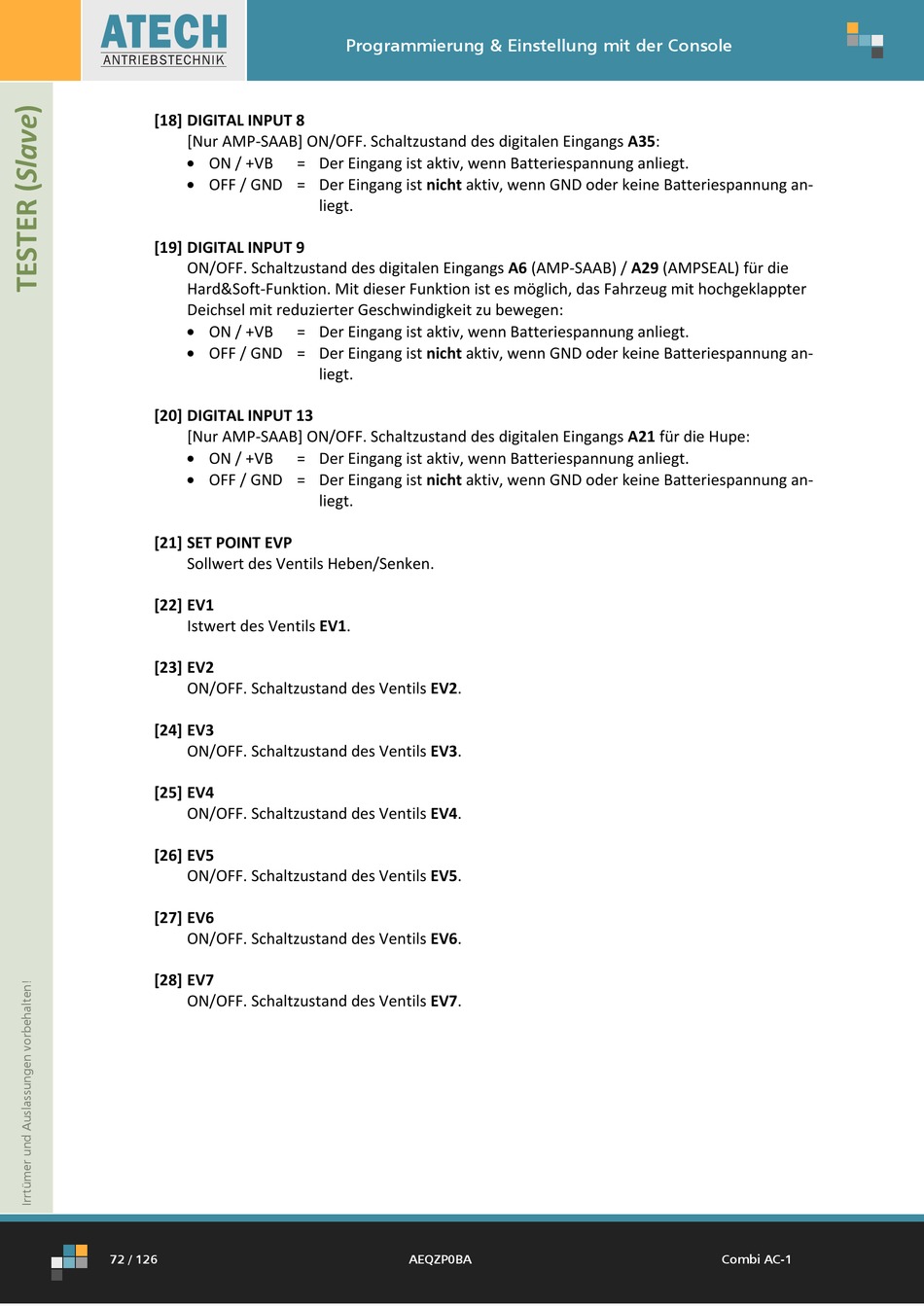

[18] DIGITAL INPUT 8
[Nur AMP-SAAB] ON/OFF. Schaltzustand des digitalen Eingangs A35:
ON / +VB
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[19] DIGITAL INPUT 9
ON/OFF. Schaltzustand des digitalen Eingangs A6 (AMP-SAAB) / A29 (AMPSEAL) für die
Hard&Soft-Funktion. Mit dieser Funktion ist es möglich, das Fahrzeug mit hochgeklappter
Deichsel mit reduzierter Geschwindigkeit zu bewegen:
ON / +VB
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[20] DIGITAL INPUT 13
[Nur AMP-SAAB] ON/OFF. Schaltzustand des digitalen Eingangs A21 für die Hupe:
ON / +VB
OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung an-
[21] SET POINT EVP
Sollwert des Ventils Heben/Senken.
[22] EV1
Istwert des Ventils EV1.
[23] EV2
ON/OFF. Schaltzustand des Ventils EV2.
[24] EV3
ON/OFF. Schaltzustand des Ventils EV3.
[25] EV4
ON/OFF. Schaltzustand des Ventils EV4.
[26] EV5
ON/OFF. Schaltzustand des Ventils EV5.
[27] EV6
ON/OFF. Schaltzustand des Ventils EV6.
[28] EV7
ON/OFF. Schaltzustand des Ventils EV7.
72 / 126
Programmierung & Einstellung mit der Console
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
= Der Eingang ist aktiv, wenn Batteriespannung anliegt.
liegt.
AEQZP0BA
Combi AC-1
