Voraussetzungen für die Verwendung monodirektionaler Messtaster
Für die Verwendung von monodirektionalen Messtastern in Fräs- und Bearbeitungszentren
gelten folgende Voraussetzungen:
• Die Spindel muss mit der Funktion SPOS positionierbar sein.
• Das Schaltsignal des Messtasters muss über 360° übertragbar sein.
Außerdem muss der Messtaster in der Spindel mechanisch so ausgerichtet werden, dass an
Spindelposition 0° in folgende Richtungen gemessen werden kann:
Ebene
G17 (X-Y)
G18 (Z-X)
G19 (Y-Z)
Hinweis
Der gesamte Messvorgang dauert länger, da die Spindel mehrmals im Messzyklus mit SPOS
positioniert werden muss.
Basisfunktionen
Funktionshandbuch, 10/2020, A5E47437776A AC

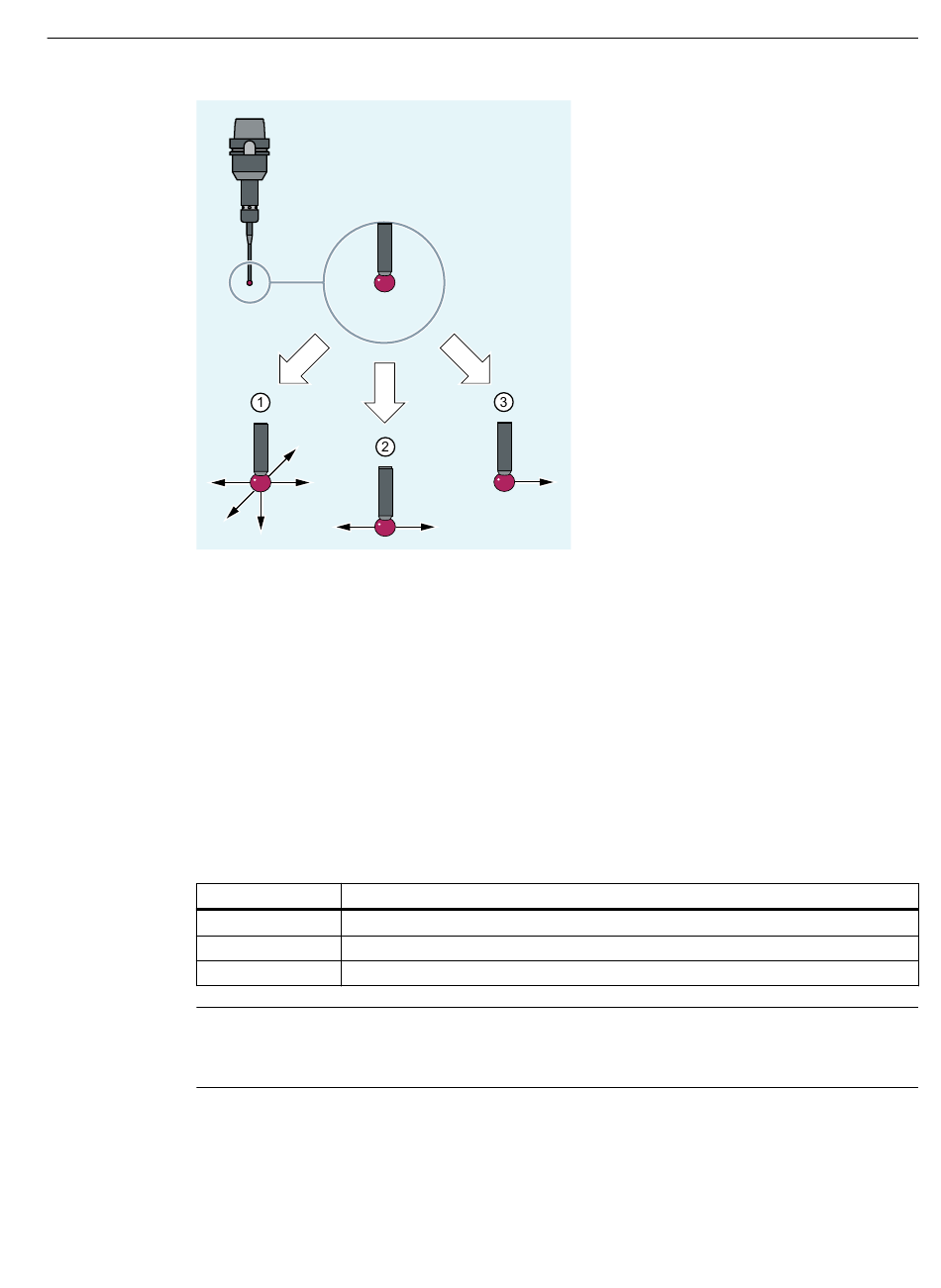

Multidirektionaler Messtaster (3D)
Bidirektionaler Messtaster
Monodirektionaler Messtaster
Messrichtung
Positive X-Richtung
Positive Z-Richtung
Positive Y-Richtung
Messen
