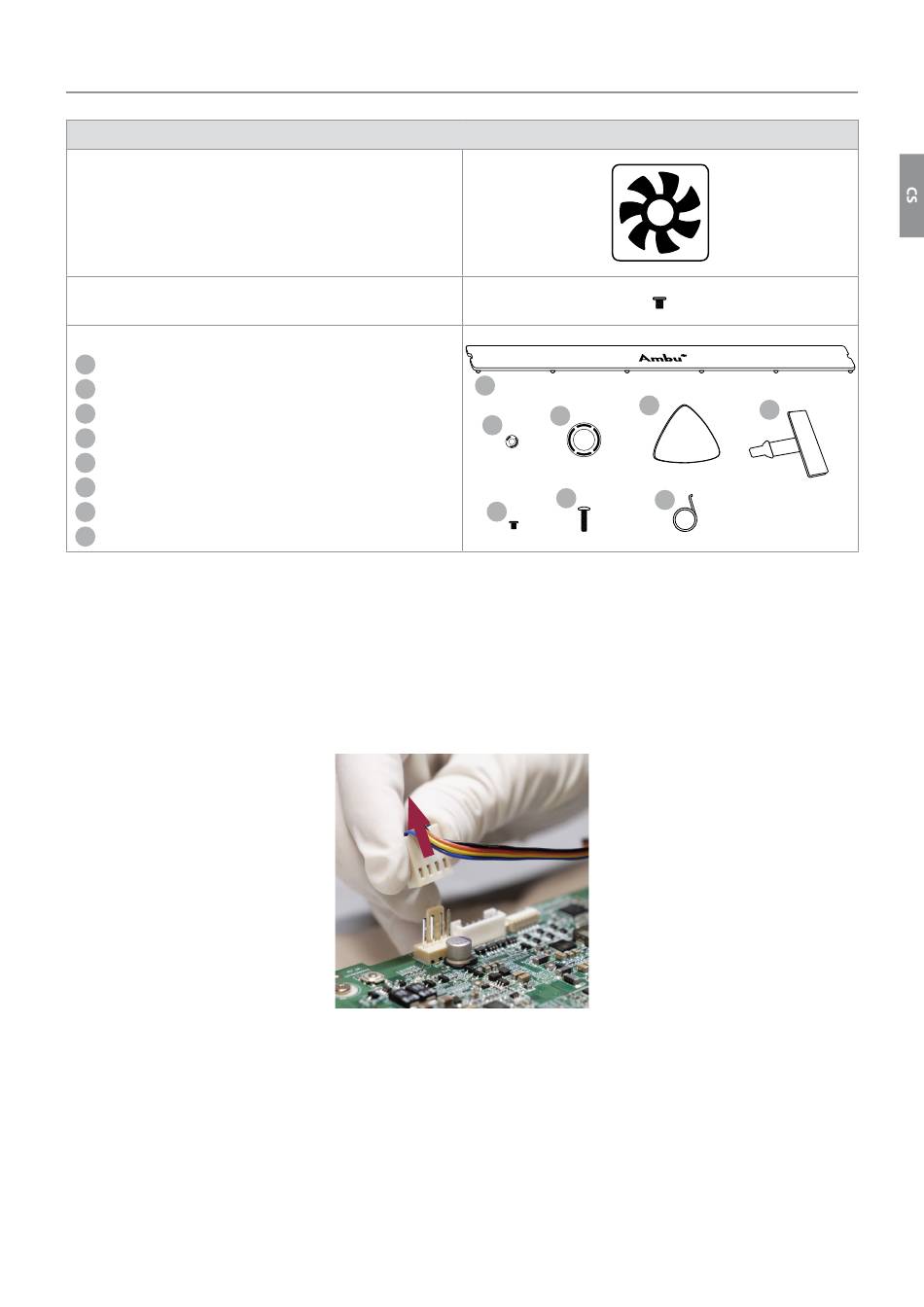

4.3. Výměna ventilátoru
Ambu® aView™ 2 – Sada Ventilátoru
Ventilátor
Šrouby pro upevnění ventilátoru
Sada náhradních dílů (3x)
Sada náhradních dílů:
1
Štítek s označením (2x)
2
Kryt šroubu (2x)
3
Záslepka zásuvky pro připojení vizualizačního zařízení (2x)
4
Trsátkový nástroj (1x)
5
Kryt USB (1x)
6
Šrouby pro upevnění pláště (10x)
7
Šrouby pro upevnění montážního držáku VESA (4x)
8
Nástroj pro odstranění štítku (1x)
Další nástroje
Šroubovák (Phillips č. 0).
Výměna ventilátoru
Umístění ventilátoru je znázorněno na obr. 12.
a) Odpojte konektor ventilátoru
Ověřte umístění konektoru ventilátoru na základní desce (obr. 12) a odpojte jej (obr. 23).
405016100
1 1
2
2
6
6
Obrázek č. 23 Odpojení kabelu ventilátoru
1
3
2
6
4
4
3
3
7
8
7 8
4
7
8
5 5
