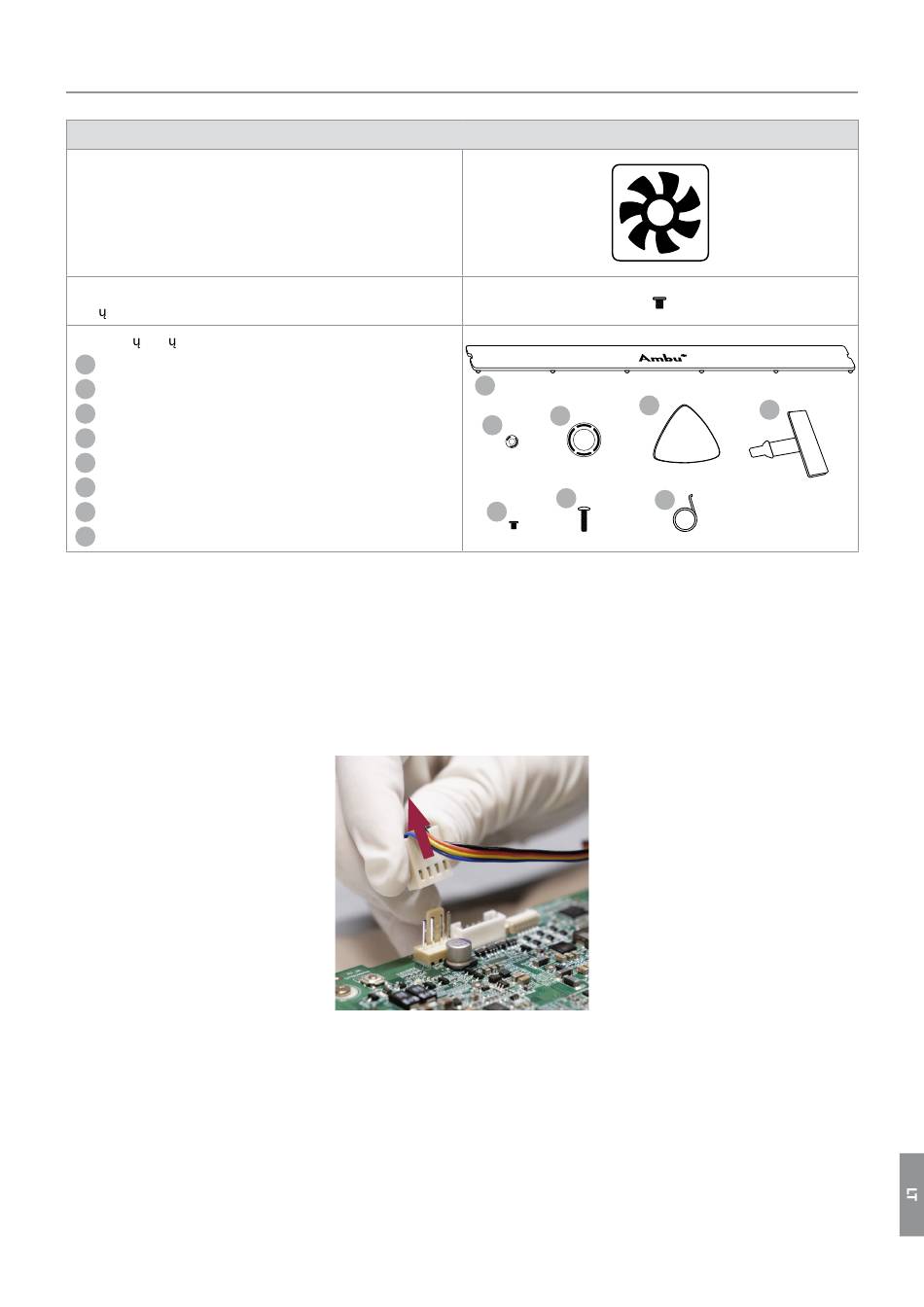

4.3. Ventiliatoriaus keitimas

„Ambu® aView™ 2" – ventiliatoriaus komplektas
Ventiliatorius
Ventiliatoriaus atsarginio
dali komplekto varžtas (3 vnt.)
Atsargini dali komplektas:
1
Plokštelė su pavadinimu (2 vnt.)
2
Varžto dangtelis (2 vnt.)
3
Vaizdo perteikimo prietaiso jungties dangtelis (2 vnt.)
4
Brauktukas (1 vnt.)
5
USB jungties dangtelis (1 vnt.)
6
Gaubto tvirtinimo varžtas (10 vnt.)
7
VESA tvirtinimo laikiklio varžtas (4 vnt.)
8
Plokštelės su pavadinimu nuėmimo įrankis (1 vnt.)
Papildomi įrankiai
Atsuktuvas (kryžminis #0)
Ventiliatoriaus keitimas
12 paveiksle rasite ventiliatoriaus montavimo vietą.
a) Atjunkite ventiliatoriaus jungtį.
Raskite ventiliatoriaus jungties vietą ant pagrindinės plokštės (žr. 12 paveikslą) ir jungtį atjunkite (žr. 23 paveikslą).
b) Išsukite visus tris ventiliatoriaus tvirtinimo varžtus (žr. 24 paveikslą).
405016100
1 1
23 paveikslas. Ventiliatoriaus kabelio atjungimas
1
2
6
4
4
3
3
2
2
7
8
7
6
6
3
7
5 5
8
427
