4.3. Remplacement du ventilateur

Ambu® aView™ 2 – Kit ventilateur
Ventilateur
Vis pour ventilateur
Kit de remplacement de pièce (x3)
Kit de remplacement de pièce :
1
Plaques nominatives (x2)
2
Capuchon de vis (x2)
3
Capuchon du connecteur du dispositif
de visualisation (x2)
4
Plectre (x1)
5
Capuchon USB (x1)
6
Vis pour l'assemblage du boîtier (x10)
7
Vis pour support de montage VESA (x4)
8
Outil de retrait des plaques nominatives (x1)
Outils supplémentaires
Tournevis (Phillips #0)
Remplacer le ventilateur
Reportez-vous à l'Illustration 12 pour identifier l'emplacement du ventilateur.
a) Débranchez le connecteur du ventilateur
Identifiez l'emplacement du connecteur du ventilateur sur la carte mère (voir Illustration 12), et débranchez le
connecteur du ventilateur (voir Illustration 23).
b) Desserrez les trois vis qui maintiennent le ventilateur en place (voir Illustration 24)
282

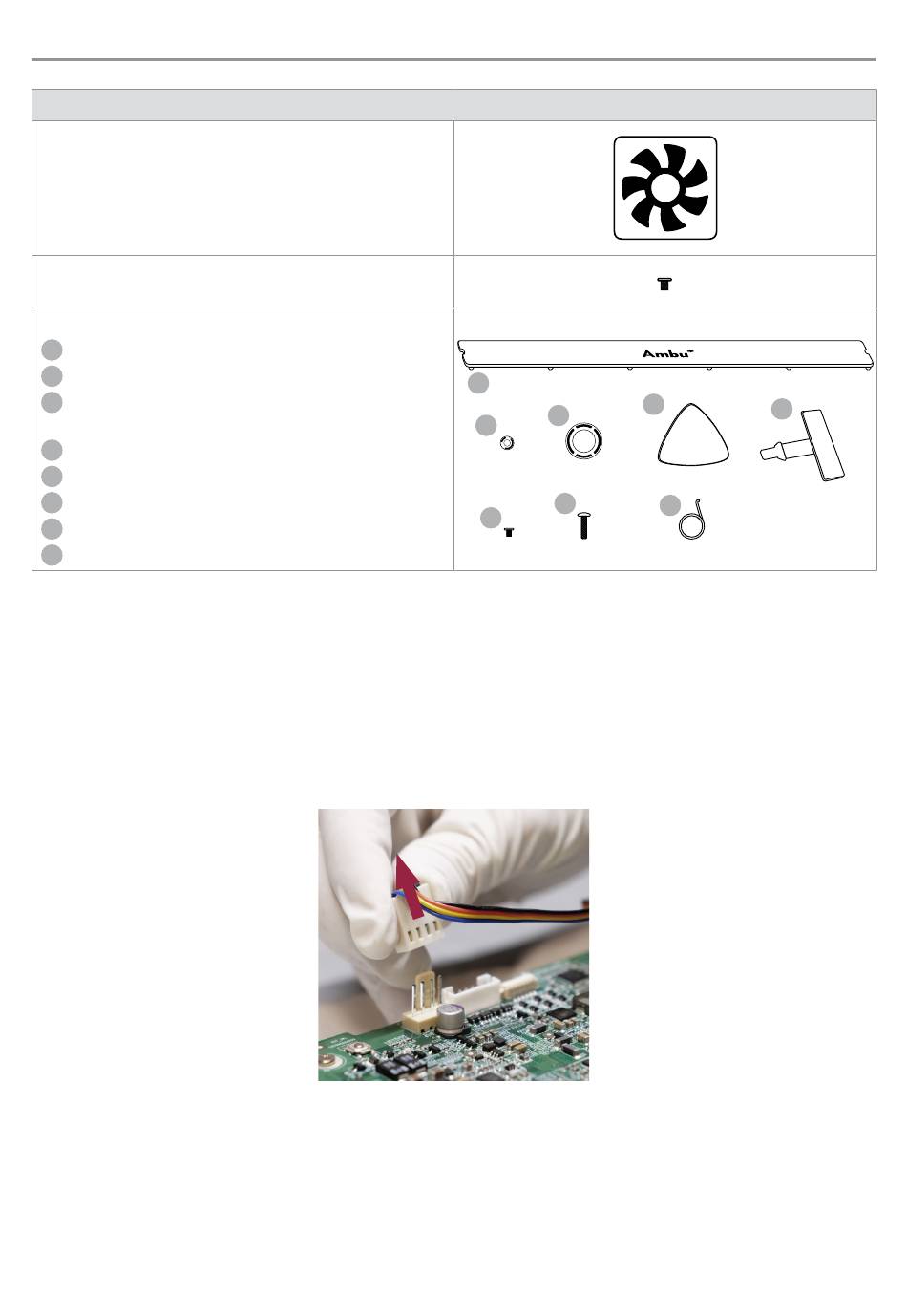

Illustration 23 : Débranchement du câble du ventilateur
