Con el cable FPC soltado, levante la carcasa trasera y colóquela sobre la mesa.
De este modo, la placa principal quedará expuesta; véase la Figura 12.
1 conector del ventilador, 2 conector FPC a la placa principal, 3 ventilador, 4 conector de la batería, 5 batería,
6 placa 1 de la interfaz del dispositivo de visualización (VDI), 7 placa 2 de la interfaz del dispositivo de visualización (VDI).
k) Desconexión del cable de la batería
PRECAUCIÓN
Antes de iniciar la sustitución de cualquier pieza de repuesto, asegúrese de que la batería esté desconectada.
Suelte el cable de la batería (véase la ubicación en la Figura 12) separando con cuidado la parte gris de la negra en la
dirección que se muestra en la Figura 13.
188
1
2
4
5

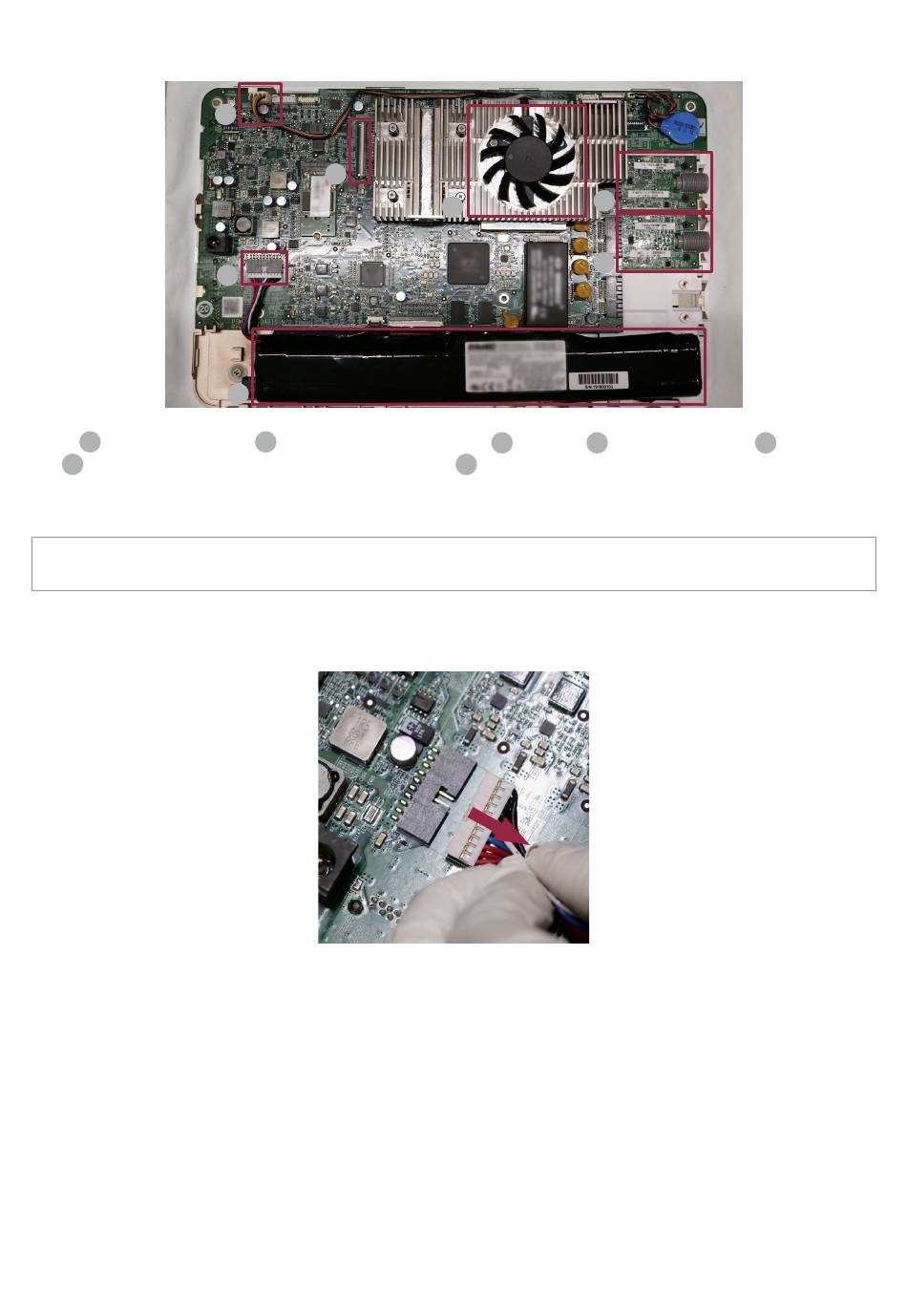

Figura 12 Vista general de la placa principal. Nombres de las partes:
Figura 13 Desconexión del cable de la batería
