Ambu aView 2 Advance Handbuch Seite 165

b) Σπρώξτε τον νέο έγχρωμο δακτύλιο για να μπει στη θέση του από το εξωτερικό μέρος του πίσω περιβλήματος
Βεβαιωθείτε ότι η τετραγωνισμένη ασφάλεια του έγχρωμου δακτυλίου έχει εφαρμόσει στο αντίστοιχο σχήμα στο
εσωτερικό του πίσω περιβλήματος (βλ. Εικόνα 21).
Εισαγωγή του καλύμματος συνδέσμου της συσκευής απεικόνισης, εφόσον είναι αναγκαίο
Εάν η κάρτα VDI έχει αφαιρεθεί από τη θέση της, θα πρέπει να καλύψετε την οπή που θα υπάρχει στο περίβλημα με ένα
κάλυμμα συνδέσμου της συσκευής απεικόνισης.
a) Εισαγάγετε ένα κάλυμμα συνδέσμου της συσκευής απεικόνισης
Σπρώξτε το κάλυμμα συνδέσμου της συσκευής απεικόνισης στη θέση του από το εξωτερικό μέρος του πίσω περιβλήματος
(βλ. Εικόνα 22).

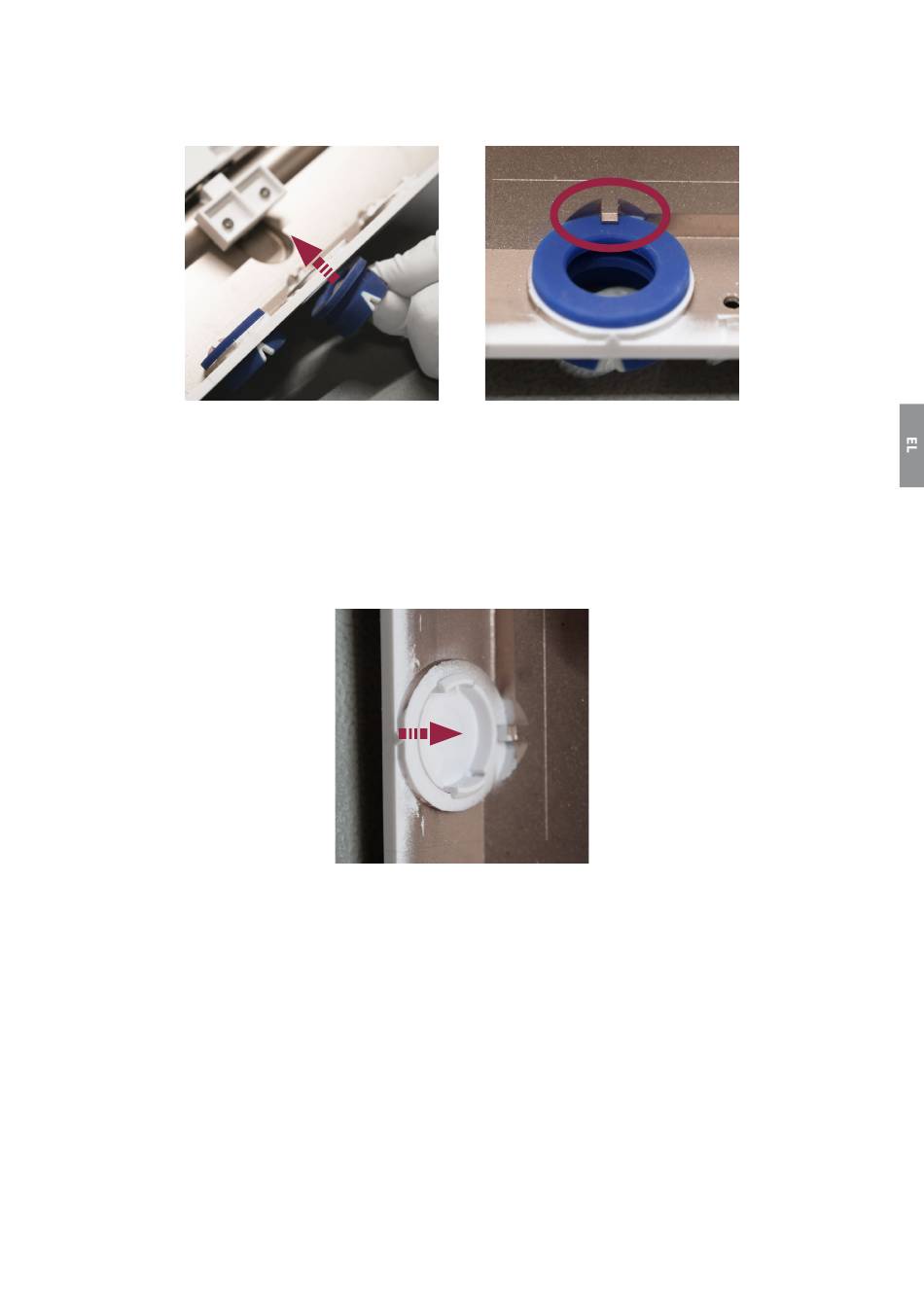

Εικόνα 22 Εγκατάσταση του καλύμματος εάν, για οποιονδήποτε λόγο, η κάρτα VDI έχει αφαιρεθεί
b) Ακολουθήστε τα βήματα του κεφαλαίου 4.5 για να επανασυναρμολογήσετε τη μονάδα προβολής
Εικόνα 21 Εισαγωγή νέου έγχρωμου δακτυλίου
165
