c) Vratite natrag kućite, počevši na strani gdje su postavljeni prstenovi u boji (pogledajte sliku 30).
Provjerite je li rub stražnjeg dijela kućišta poravnat i gurnut uz rub jedinice za prikaz ispred donjeg dijela
prstenova u boji.

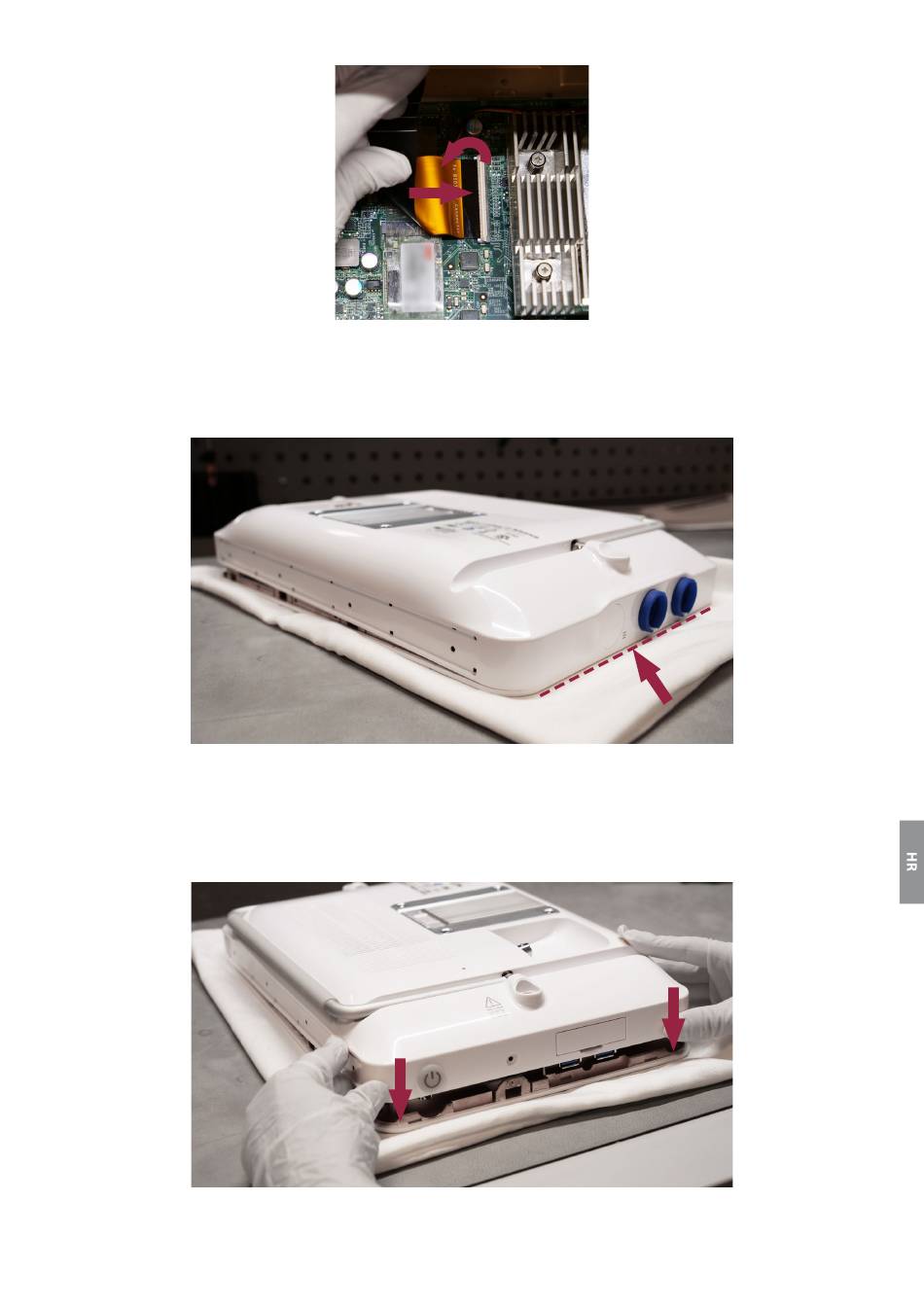

Slika 30 – postavite stražnji dio kućišta, počevši sa strane s prstenovima u boji
d) Gurnite stražnji dio kućišta prema i oko USB priključaka i grunite stražnji dio kućišta na njegovo mjesto
(pogledajte sliku 31 i sliku 32).
Provjerite da rub stražnjeg dijela kućišta ne ošteti USB priključke. Provjerite jesu li sve brave oko ruba jedinice za
prikaz uglavljene.
Slika 29 – povezivanje FPC kabela na stražnji dio glavne ploče
Slika 31 – postavljanje stražnjeg kućišta, nastavak
